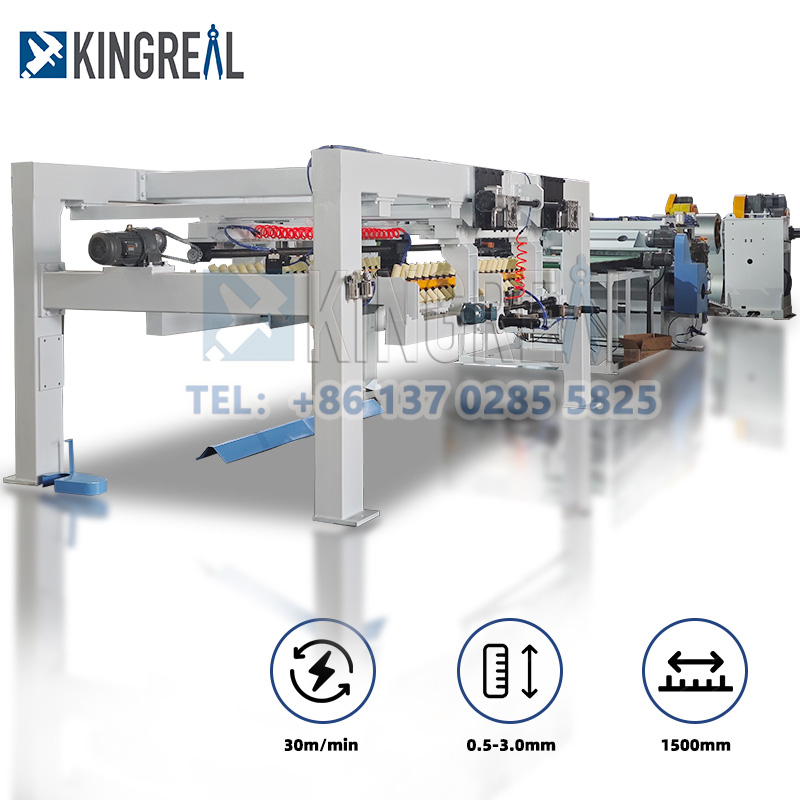

Hafif Kalibreli Boy Kesim Hattı: Standart Kalıp Kesme Sistemi
KINGREAL SLITTING tarafından üretilen hafif ölçülü boy kesme hattı, standart bir kesme sistemidir ve alüminyum, paslanmaz çelik, bakır, haddelenmiş saclar, galvanizli saclar, teneke levhalar vb. gibi 0,3-3 mm kalınlığındaki farklı malzeme rulolarını kesebilir ve metal işlemenin büyük bir bölümünü karşılayabilir. Hafif ölçülü boy kesme hattı, yüksek hızlı ve hassas metal rulo kesme işlemidir ve açma, düzleştirme, ölçme, çapraz kesme, uzunluk ayarlama ve istifleme iş istasyonlarından oluşur. CTL hatları, rulo arabası, yardımcı stand, açıcı, soyma cihazı, düzleştirici, rulo kılavuzu, enkoder ölçeği, makas, taşıma tablası, istif, çıkış arabası, hidrolik sistem vb. bileşenlerden oluşur.
Tüm boy kesme hattı, bilgisayar ekranlı PLC tarafından kontrol edilir, yüksek otomasyon derecesine, iyi düzleştirme etkisine, hassas kesime, yüksek üretim verimliliğine, güvenilir performansa ve kolay kullanım ve bakıma sahiptir. KINGREAL SLITTING, bobinin temel parametrelerinden ürünün hızına ve kalitesine kadar geniş bir yelpazede boy kesme çözümleri sunar; KINGREAL SLITTING, müşterilerimizin uygun maliyetli tedarik ihtiyaçlarını karşılamalarına yardımcı olmak için ince ölçülü boy kesme hattını yeniden tasarlayabilir.
İnce Kalibreli Boy Kesim Hattı Bileşenleri Listesi
1. Hidrolik bobinli araba
2. Hidrolik bobin açıcı
3. Hidrolik giriş kılavuzu
4. Dört / altı yüksek seviyeleme makinesi
5. Halka köprü
6. Yan kılavuz kasnağı
7. CNC servo beslemeli doğrultma makinesi
8. Ölçüm sistemi
9. Kesme makinesi
10. Konveyör tablası
11. Pnömatik boşaltma cihazı
12. Hidrolik kaldırma tablası
13. Arabaların boşaltılması
14. Hidrolik sistem
15. Pnömatik sistem
16. Elektrik sistemi PLC kontrolü
Boy Kesim Hattının Çalışma Süreci
Besleme arabası → Yağ ayırıcı → Çekme başlığı, sıkıştırmalı besleme silindiri → Yüksek hassasiyetli düzleme cihazı → Boyuna kesme makinesi → Boşaltma tablası / otomatik istifleme tablası
Hafif Kalibreli Boy Kesim Hattı Spesifikasyonu
| İşleme Kalınlığı | 0,3~3 mm |
| İşleme Genişliği | 600-2000 mm |
| Doğru uzunlukta kesim | ±1,5 mm |
Kesme Hızı | 10-70 m/dak |
Bobin İç Çapı | 500/610 mm |
Bobin Dış Çapı | ≤2000 mm |
İstenilen Uzunluk Aralığı | 500~4000 mm |
Levha Düzleştirme | ≤±1,5 mm/m² |
Uzunluk toleransı | ≤±1,5 mm/2 m |
Çapraz tolerans | ≤±1,2 mm/2 m |
Tesviye hassasiyeti | ≤2mm/m2 |
Kesim uzunluğu | 500~3000m |
Ana Bileşen Detayları

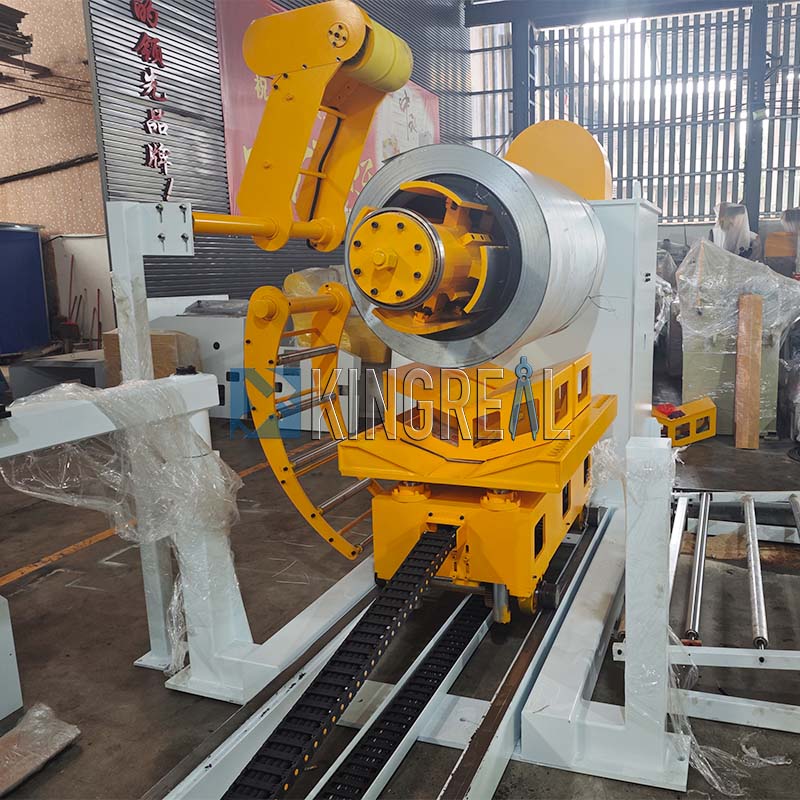

1. Dekoyler Ünitesi
Boy kesme makinesi ve bobin açma ünitemiz, birden fazla bobin şeridinin yükleme istasyonuna önceden yerleştirilmesine olanak tanır. Farklı gereksinimlere uygun olarak tek veya çift başlıklı olarak mevcuttur.

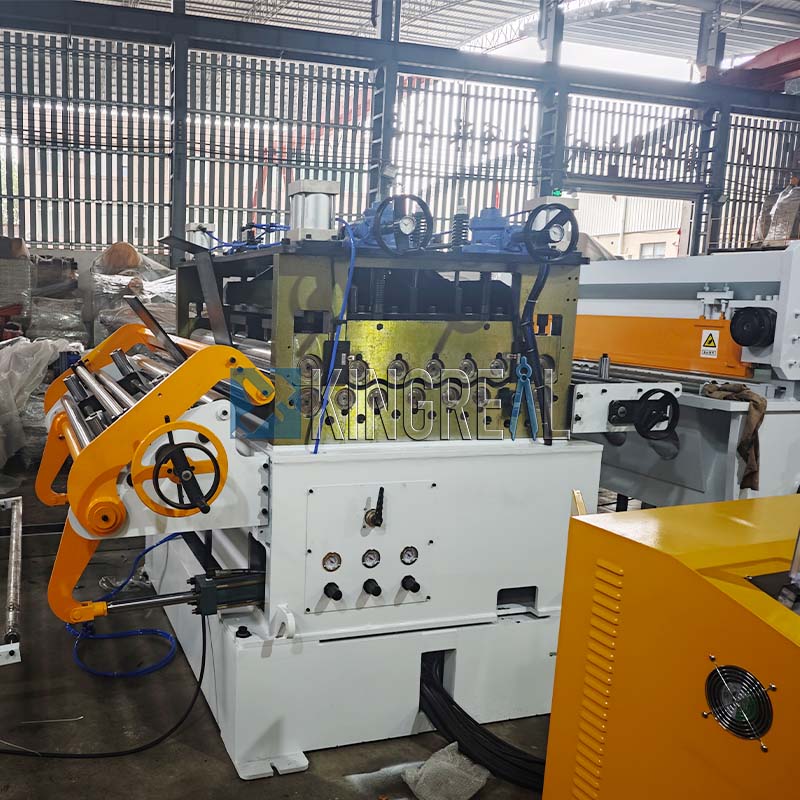

2. Düzleştirici
Boy kesme hattı düzleştirici, 2H, 4H veya 6H gibi farklı tasarımlara sahip olabilir. Sacın düzgün bir şekilde düzleştirilmesi için esnek bir şekilde kontrol edilebilir. Düzleştirme silindirleri, krom kaplı yüzeye sahip haddelenmiş çelikten yapılmıştır. İyi aşınma direncine ve uzun hizmet ömrüne sahiptir.

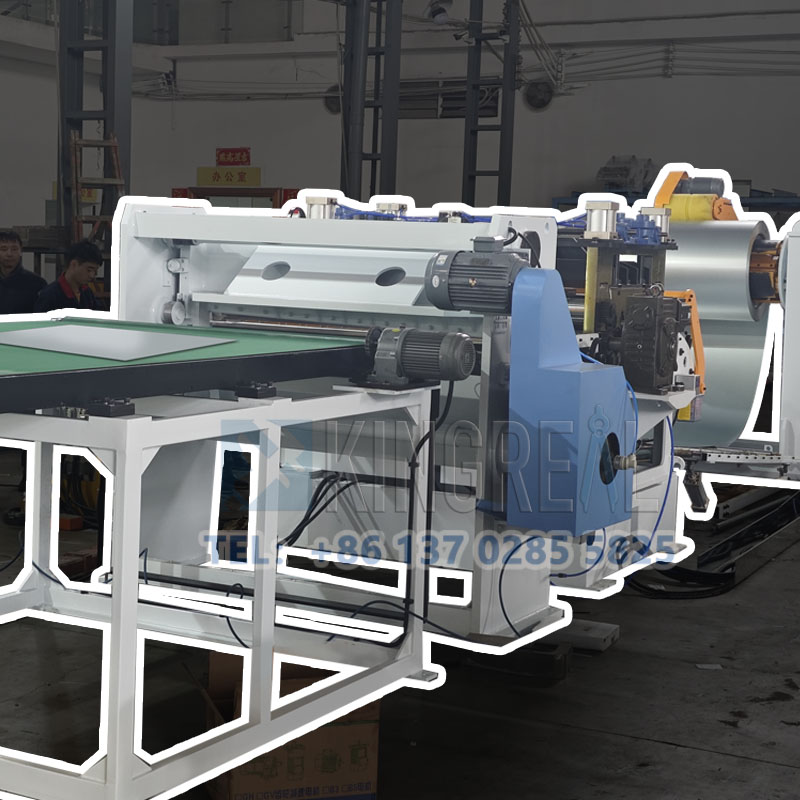

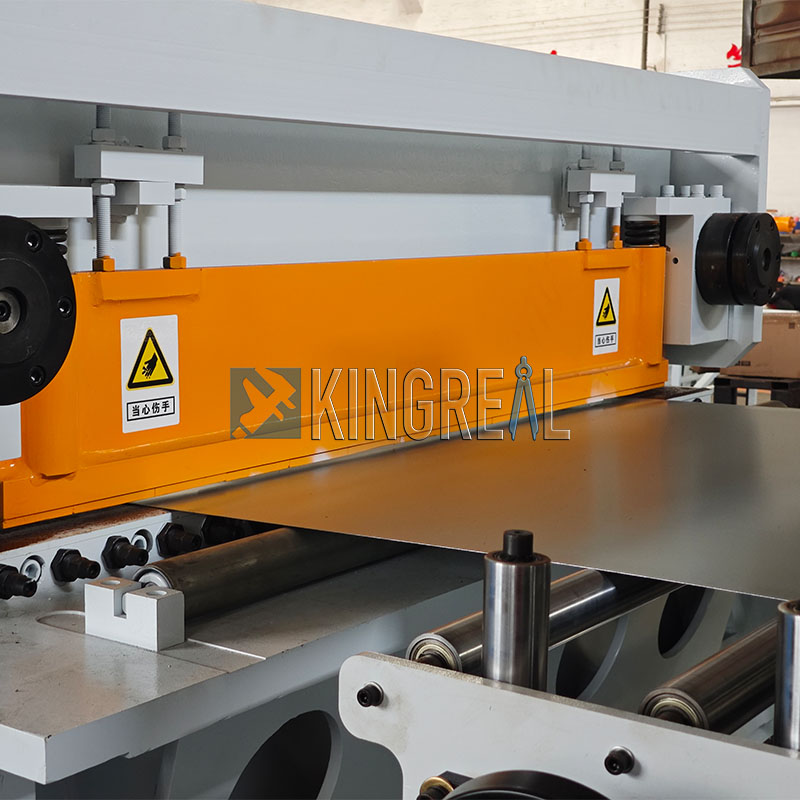

3. Besleyici ve kesici
Boyuna kesim hatları, şeridi ayarlanan uzunluğa hassas bir şekilde beslemek için AC servo motorlarla tahrik edilen bir veya iki çift besleme silindiri kullanır. Bu sayede minimum hata ile hızlı konumlandırma sağlanır. Bu besleme silindirleri, hızlı kesim ve kolay aralık ayarı için hidrolik veya pnömatik kavramalı makaslarla uyumludur. Makaralı veya bantlı konveyörlerle donatılabilirler.

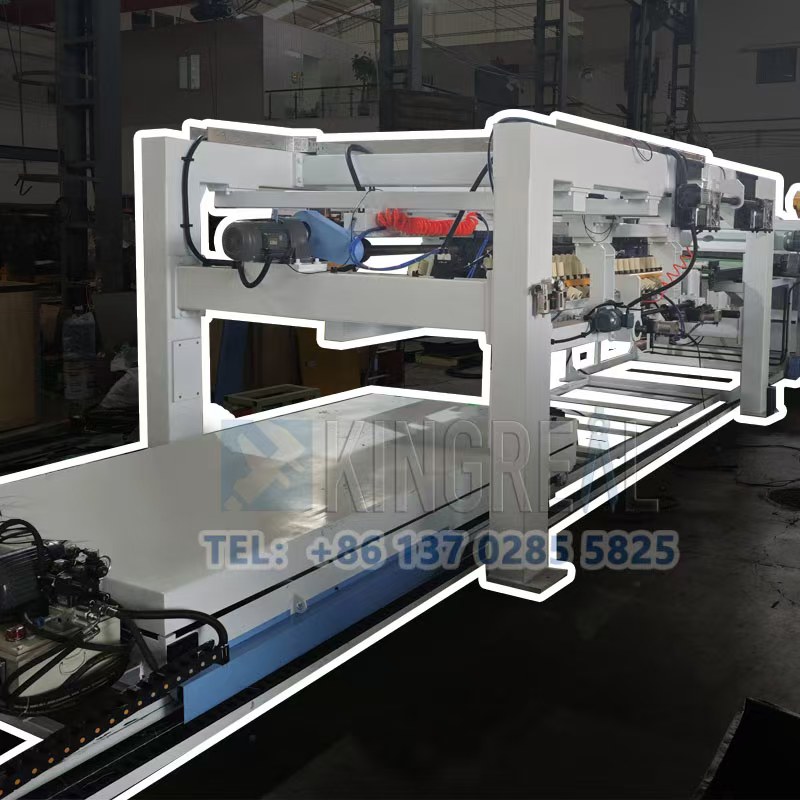

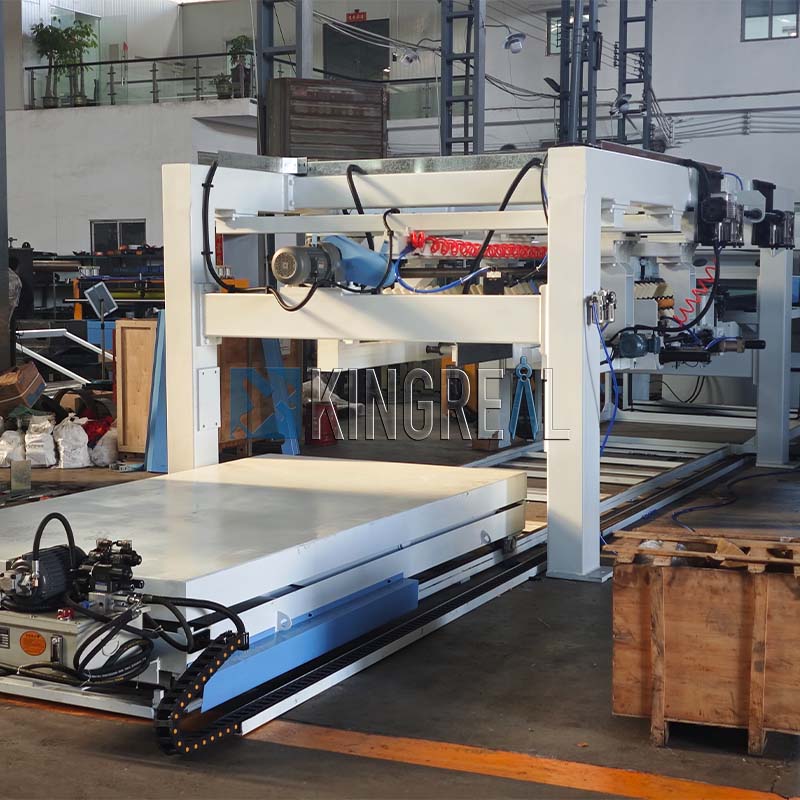

4. İstifleme ünitesi
CTL Hattı, pnömatik veya elektromanyetik istifleme üniteleriyle donatılabilir. Yüzeyin çizilmesini önlemek için bir üfleyiciye sahiptir. Hem boyuna hem de enine istifleme mümkündür.
İnce Tel Kesme Makinesinin Özellikleri
1. Boy kesme hattı, düğmeler ve dokunmatik ekranlı çift kontrol moduyla 7 inçlik büyük bir Mitsubishi dokunmatik ekran kontrolüne sahiptir. Ekrandaki talimatlar açık ve kullanımı kolaydır.
2. Boy kesme makinesi, bağımsız bir elektrik kutusunda bulunan PLC işletim panelini kullanır ve bu sayede zımba titreşiminin besleme doğruluğu üzerindeki olumsuz etkisi tamamen ortadan kaldırılarak yüksek hassasiyetli besleme sağlanır.
3. Tırtıklı CNC besleme makinesi hafıza fonksiyonuna sahiptir. Besleyici aniden güç kaybettiğinde veya özel durumlar nedeniyle üretime ara verilmesi gerektiğinde, üretime yeniden başlarken programı yeniden ölçmeye gerek yoktur. Sadece sıfırlama düğmesine basmanız yeterlidir ve makine tekrar çalışacaktır. İşlem prosedürünü basitleştirir.
4. İki tür gevşetme yöntemi vardır: iki uçlu gevşetme ve tekli gevşetme. Bir makine farklı damgalama işlemleri için kullanılabilir.
5. Gelişmiş otomatik teşhis sistemi; işlemde bir arıza olduğunda sistem kendi kendine teşhis yapabilir ve hata bilgilerini ayrıntılı olarak görüntüleyebilir.
6. CTL hattında iki besleme yöntemi bulunur: noktasal besleme ve sürekli besleme. Karma çalışma yapılabilir; X ekseni (tek eksen) bağımsız olarak çalışabilir, X ekseni ve Y ekseni birbirine bağlanabilir veya her iki eksen dönüşümlü olarak beslenebilir. Malzeme maliyetinden tasarruf sağlar.
7. Yüksek hassasiyet: Sürekli besleme işleminde, kenar ile yan taraf arasındaki minimum mesafe 0,4 mm içinde ayarlanabilir ve her hareketin hatası ±0,05 mm içinde garanti edilebilir.
Sıkça Sorulan Sorular: CTL kaç farklı bobin boyutunu işleyebilir?
Kalınlık (mm) | Genişlik (mm) | Genişlik (mm) | Maksimum levha uzunluğu (mm) |
0.2-2 | 100 - 750/1250/1600 | 10 | 1000/ 2500/3000 |
0.3-3 | 500 - 1250/1600 | 15 | 500-4000 |
0,5-4 | 500 - 1250/1600 | 15 | 500-4000 |
1-6 | 600 - 1250/1600 | 20 | 500-6000 |
2-8 | 600-1250/1600/2000 | 25 | 500-8000 |
3-10 | 600-1250/1600/2000 | 25 | 1000-12000 |
4-12 | 600-1250/1600/2000 | 25 | 1000-12000 |
