Hafif Ölçü Dilimleme Makinesinin Tanımı

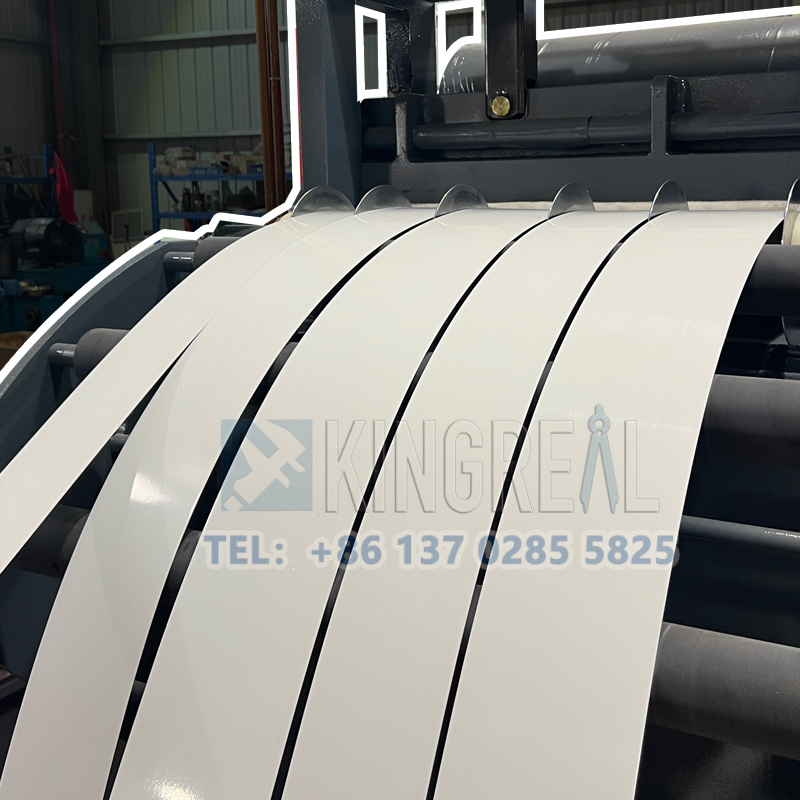

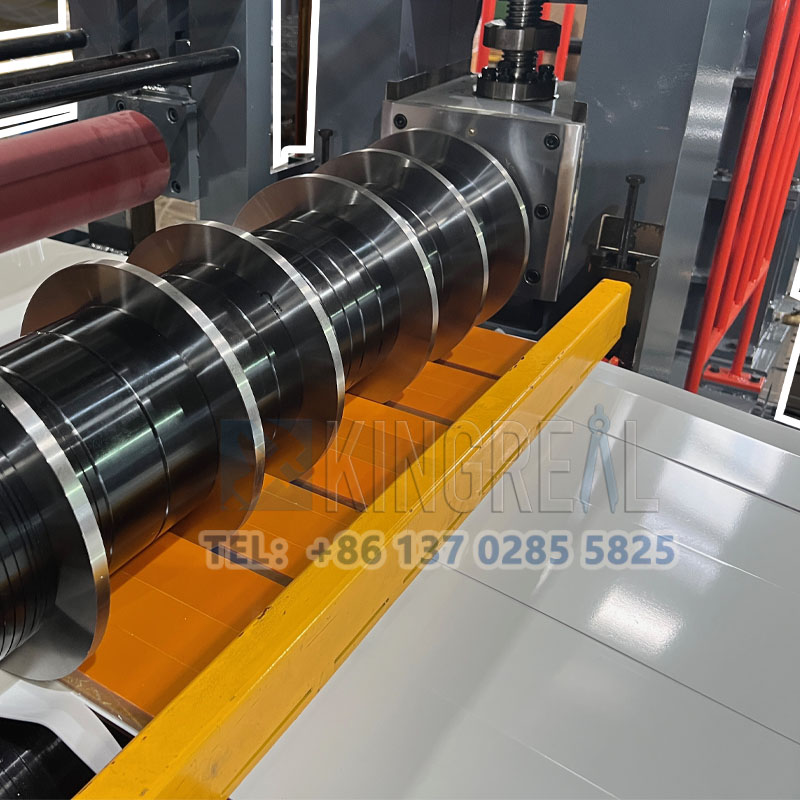

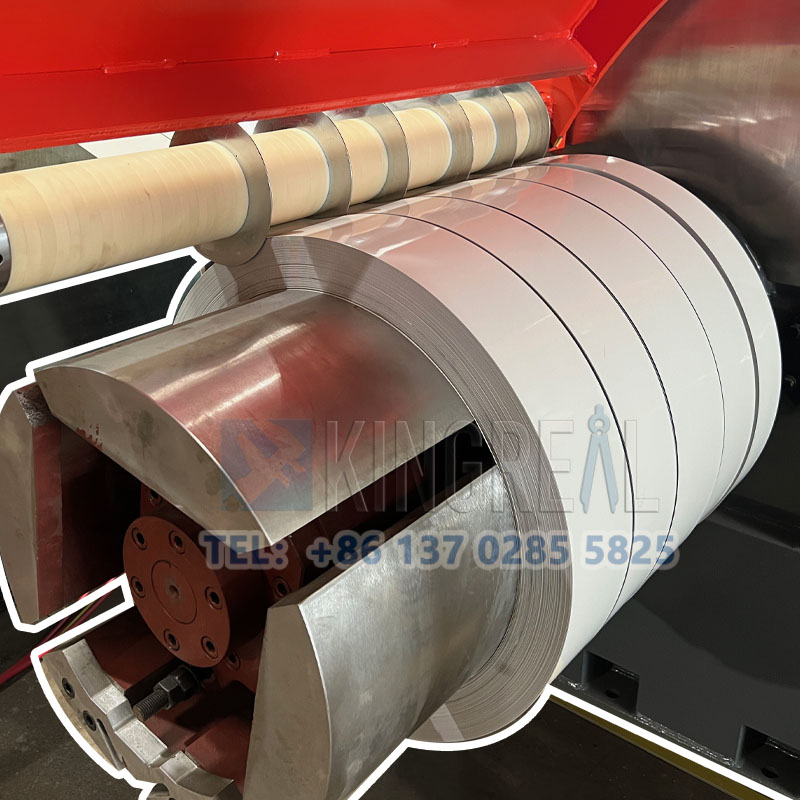

KINGREAL SLITTING Hafif Ölçülü Kesme Makinesi, hafif tonajlı metal işleme projelerini olağanüstü verimlilikle bağımsız olarak ele almak üzere tasarlanmıştır. Otomatik bir sistemle birlikte çalışan bu kesme makinesi, üretim hatalarını ve malzeme deformasyon oranlarını en aza indirerek üretim israfının olmamasını ve operasyonların sorunsuz ve hızlı bir şekilde yürütülmesini sağlar.
Çok Yönlü Kesme Çözümleri
Kesme makineleri, malzeme kesme kalınlığına göre hafif ölçü, orta ölçü ve ağır ölçü kesme hatları olarak kategorize edilir. Bu hafif ölçü çelik kesme makinesi, yüksek kaliteli, pürüzsüz yüzeyli ürünler üretmede ustadır. Metal bobinlerin hassas bir şekilde kesilmesini sağlamak için KINGREAL SLITTING teknik ekibi, çeşitli kalınlıklar için kesme teknolojisini ince ayarlamıştır.
Geniş Uygulama Yelpazesi
KINGREAL SLITTING Hafif Ölçülü Kesme Makinesi, 0,3-3 mm kalınlık ve 500-1650 MM genişlik aralığındaki çeşitli metal bobinlerin hassas bir şekilde kesilmesi ihtiyacını karşılar. Uygun malzemeler şunlardır:
- Çelik
- Galvanizli Çelik
- Silisyum Çelik
- Teneke
- Paslanmaz Çelik
- Alüminyum
Makine çeşitli kesme hattı ekipmanlarıyla uyumludur, örneğin:
1. Paslanmaz Çelik Bobin Kesme Makinesi
2. Alüminyum Bobin Kesme Hattı
3. Silikon Bobin Kesme Hattı
Esnek Üretim Hızı Yapılandırmaları
Hafif Ölçülü Dilme Makinesi, çeşitli dilme gereksinimlerini karşılamak için farklı üretim hızı yapılandırmaları sunar:
1. Düşük Hız: Hafif kesme görevleri için 40-50M/Dk
2. Orta ve Yüksek Hız: Orta ila yüksek talepli projeler için 80-120M/Dak
3. Yüksek Hız: Yüksek verimli işlemler için 120-200M/Dak
Gelişmiş teknolojisi ve özelleştirilebilir özellikleriyle KINGREAL SLITTING Hafif Ölçü Dilimleme Makinesi, hassas ve verimli metal bobin işleme olanağı sunarak, yüksek kaliteli sonuçlar ve operasyonel mükemmellik arayan üreticiler için vazgeçilmez bir varlık haline geliyor.
Hafif Ölçü Dilimleme Makinesi Bileşen Listesi
HAYIR. | İsim | Birim |
| 1 | Bobin Yükleme Arabası Hidrolik Rulo Açma Cihazı ve Sarma Cihazı | 1 birim |
| 2 | Malzeme küreği, İki silindirli sıkıştırma, Hidrolik Kesme Makinesi | 1 takım |
| 3 | #1 Döngü Köprüsü | 1 takım |
| 4 | Kılavuz Hizala | 1 birim |
| 5 | Ana bobin kesme makinesi | 1 birim |
| 6 | Hurda toplayıcı | 1 takım |
| 7 | #2Döngü köprüsü | 1 takım |
| 8 | Hidrolik gerginlik istasyonu | 1 takım |
| 9 | Açıcı | 1 takım |
| 10 | Boşaltma arabası | 1 birim |
| 11 | Dikey Pres Kolu | 2 birim |
| 12 | Hidrolik sistem | 1 takım |
| 13 | pnömatik sistem | 1 takım |
Hafif Çelik Kesme Makinesi Teknik Özellikleri
HAYIR. | İsim | Teknik Parametreler |
| 1 | Malzeme | Gi,İK,CR |
| 2 | Kalınlık | 0,2-1,3 mm |
| 3 | Malzeme genişliği | 500-1500mm |
| 4 | Bobin dış çapı | ≤Φ1800mm |
| 5 | Bobin iç çapı | Φ508mm |
| 6 | Bobinin maksimum ağırlığı | 15T |
| 7 | Kesme Hızı | 0-120m/dak (ayarlanabilir) |
| 8 | Diş açma hızı | 0-15 m/dak |
| 9 | Güç | 380V/50Hz/3Ph |
| 10 | Toplam güç | ~230Kw |
Hafif Ölçü Dilimleme Hattının Çalışma Süreci
Yükleme Arabası -- Hidrolik Açıcı -- Silindir Besleme -- Döngü -- Kesme -- Atık Tel Makinesi -- Döngü -- Ayırıcı -- Geri Sarma -- Boşaltma Arabası
Hafif Çelik Kesme Makinesinin Özelliği
1. Çok Yönlü İşleme:Hafif ölçülü bobin kesme makinesi, metal bobinleri gerekli genişliğe açmak, kesmek ve geri sarmak için tasarlanmıştır. Soğuk haddelenmiş ve sıcak haddelenmiş karbon çeliği, silikon çelik, teneke, paslanmaz çelik ve yüzey kaplamalı çeşitli metal malzemelerin işlenmesi için idealdir.
2. Gelişmiş Hassasiyet:Sıkı gereksinimleri olan kullanıcılar için, hafif ölçülü bobin kesme hattı malzemelerin otomatik kenar veya merkez hizalamasını sunar. Bu özellik beslemeyi kolaylaştırır, iş verimliliğini artırır, kesme doğruluğunu artırır ve sacı korur. Ek olarak, özellikle geniş malzemeler için düzgün sarmayı garantilemek için otomatik kenar kontrolünü tercih edebilirsiniz.
3. Kapsamlı Üretim Hattı:Hafif ölçülü bobin kesme hattı temel olarak besleme arabası, rulo açıcı, çekme düzeltme makinesi, kesme makinesi, kesici, atık kenar sarıcı, gerdirme mekanizması, sarıcı ve boşaltma cihazından oluşur.
4. Yüksek Otomasyon ve Verimlilik:Ekipman, basit ve güvenilir bir çalışma sağlayan yüksek düzeyde otomasyona sahiptir. Sorunsuz çalışma için yüksek iş verimliliği, hızlı üretim hattı hızları ve kendi kendine eşleşen ünite hızları sunar.
KINGREAL SLITTING Hafif Ölçülü Bobin Dilme Hattı için İsteğe Bağlı Yapılandırmalar
Rulo Açma Makinesi: KINGREAL SLITTING, hidrolik açıcı, yardımcı destek kolları ve yükleme arabaları dahil olmak üzere çok yönlü bir sarma sistemleri yelpazesi sunar. Bu seçenekler büyük ruloları destekler ve sarma sürecini tamamen otomatikleştirerek verimliliği ve kullanım kolaylığını artırır.
Çift Kesme Kafası: Bobin kesme hattı, farklı boyutlardaki bobinleri kesmek için hızlı ayarlamalar sağlayan çift kesme başlığı ile donatılabilir. Kılavuz raylar ve diğer mekanizmaların dahil edilmesiyle, çift kesme başlığı istenen boyuta önceden ayarlanabilir ve çeşitli kesme gereksinimlerini hassasiyet ve hızla karşılayabilir.
Kayış Gergi İstasyonu: Kesme işlemi sırasında, kayış malzemenin kesme pozisyonuna eşit ve pürüzsüz bir şekilde aktarılmasını sağlar. Malzemenin stabilitesini korumak, kaymayı ve sapmayı önlemek için uygun kayış gerginliği çok önemlidir. Doğru gerginlik ayrıca malzemeleri hasardan korur ve aşınmayı azaltarak hem kayışın hem de tahrik sisteminin ömrünü uzatır.
Yarık Bobinler için Otomatik Paketleme Hattı: Otomatik bobin paketleme hattı, alüminyum ve çelik gibi metal bobinleri nakliye ve depolama için standartlaştırılmış demetler halinde verimli bir şekilde keser, sarar ve paketler. Robotik kollar, konveyör bantları ve diğer otomatik bileşenleri kullanan bu sistem, büyük ölçekli çelik işleme tesisleri için ideal olan tam otomatik kesme, geri sarma, çözme ve paketleme işlemleri için kesme hattıyla sorunsuz entegrasyon sağlar.
Hafif Ölçü Kesme Makinesi ile Ağır Ölçü Kesme Makinesi Arasındaki Fark
HAYIR. | Hafif Ölçü Kesme Makinesi | Ağır Ölçülü Kesme Makinesi |
Bobin Kalınlığı | 0.3-3M | 6-20MM |
Bobin Kalınlığı | İnce çelik, paslanmaz çelik, alüminyum ve bakır | Kalın çelik levha, paslanmaz çelik, galvanizli çelik vb. |
Yapısal Tasarım | Ana ve ikincil şaftların nispeten küçük çapları, daha hafif yükleri taşımaya uygundur | Yüksek yük koşullarıyla başa çıkmak için yeterli rijitlik ve stabiliteyi sağlamak amacıyla ana ve yardımcı millerin daha büyük çapları. |
Başvuru | Küçük ve orta ölçekli üreticiler için idealdir: daha küçük partileri ve daha hafif metal üretim ihtiyaçlarını karşılamak için | Büyük ölçekli işleme tesisleri ve çelik şirketleri için uygundur: Genellikle seri üretimde kullanılan yüksek yoğunluklu, yüksek hassasiyetli ağır metal işleme görevleri için. |
Dilme Bobininin Referans Verileri
Kalınlık | Genişlik | Rulo ağırlığı | Bitmiş genişlik | Kesme hızı (MAKS) | Kesme hızı (MAKS) |
0,15-2 | 800-1600 | 30T | ≥20mm | 200 m/dak | 25*10 |
0,5-4 | 800-1600 | 30T | ≥40mm | 120 m/dak | 25*10 |
1-6 | 800-1600 | 30T | ≥60mm | 80 m/dak | 25*10 |
2-8 | 800-2000 | 30T | ≥70mm | 60 m/dak | 30*11 |
3-10 | 800-2000 | 30T | ≥80mm | 50m/dak | 35*11 |
3-12 | 800-2000 | 30T | ≥100mm | 40 m/dak | 35*11 |
3-14 | 800-2000 | 35 ton | ≥100mm | 40 m/dak | 36*11 |
3-16 | 800-2000 | 35 ton | ≥120mm | 35 m/dak | 36*11 |
5-20 | 800-2000 | 40 ton | ≥120mm | 30 m/dak | 38*11 |
