Boyuna göre kesilmiş teneke levha hattı nedir?
Boy kesme hattı, aynı zamanda kesme hattı olarak da adlandırılan, çeşitli hammaddelerden metal bobinlerin açılması, düzleştirilmesi, boyuna kesilmesi ve istiflenmesi için özel olarak tasarlanmış boy kesme makinesidir. Müşterilerin işleme ihtiyaçlarına göre farklı genişliklerde metal levhalar üretebilir ve bunları ikincil işleme hammaddesi olarak piyasaya sunabilir.
Hammaddenin özelliklerine göre, boy kesme hattının üretim tasarımı, bileşen konfigürasyonu ve bıçak tutucu üretimi farklılık gösterecektir. Teneke boy kesme hattı, KINGREAL SLITTING tarafından özellikle fabrikaların teneke rulolarını işlemesine yardımcı olmak için üretilmiş bir boy kesme hattıdır. Teneke boy kesme makinesinin ana işlevi, rulo halindeki teneke malzemeyi açmak, kullanıcı tarafından belirlenen uzunlukta hassas kontrol ile kesmek ve düzgün levhalar halinde istiflemektir. Bu ekipman, özellikle gıda konserveleri ve elektronik bileşen muhafazaları gibi ambalaj endüstrilerinde olduğu gibi, sabit boyutlu levhaların seri üretilmesi gereken senaryolar için uygundur.
Genel olarak, teneke levha kesme hattının üretim süreci şu şekildedir: Teneke levha metal bobini, besleme arabası vasıtasıyla açma makinesine beslenir ve malzeme kademeli olarak açılır. Düzleştirme makinesi malzeme gerilimini giderdikten sonra, tampon çukuru vasıtasıyla besleme hızı sonraki işleme uyacak şekilde ayarlanır. Servo sistemi, önceden belirlenmiş uzunluğa göre malzemeyi doğru bir şekilde beslemek için besleme mekanizmasını çalıştırır ve malzeme durduğunda kesme makinesi kesme işlemini tamamlar. Son olarak, kesilmiş levhalar taşıma cihazı tarafından otomatik olarak istiflenir ve son olarak hidrolik kaldırma arabası ile dışarı taşınır.
Boyuna Kesilmiş Teneke Levha Hattının Ana Bileşenleri
•İsteğe Göre Boy Kesme İp Açıcı
Bobin açıcı, haddelenmiş teneke bobinlerini açmaktan ve gerilimi ayarlayarak düzgün malzeme beslemesini sağlamaktan sorumludur. Hidrolik veya pnömatik genleşme mili tasarımı benimsenmiştir ve bobinin iç deliği, bobinin kaymasını önlemek için üç veya dört yapraklı bir destek bloğu ile sıkıştırılmıştır. Frenler ve otomatik merkezleme sistemi (CPC) ile donatılmış olup, besleme sırasında sapmayı önlemek için bobinin konumu otomatik olarak ayarlanır. Farklı ağırlıktaki bobinlere uyum sağlamak için tek taraflı veya çift taraflı destek yapısını destekler (örneğin, 10 tonun altında tek taraflı destek ve 15 tonun üzerinde çift taraflı destek).
Müşterinin boyuna kesilmiş levha işleme ihtiyaçlarına göre, KINGREAL SLITTING, kayışları otomatik olarak çözebilen ve levhayı sonraki işleme yönlendirebilen bir besleme kılavuz cihazı entegre edebilir.

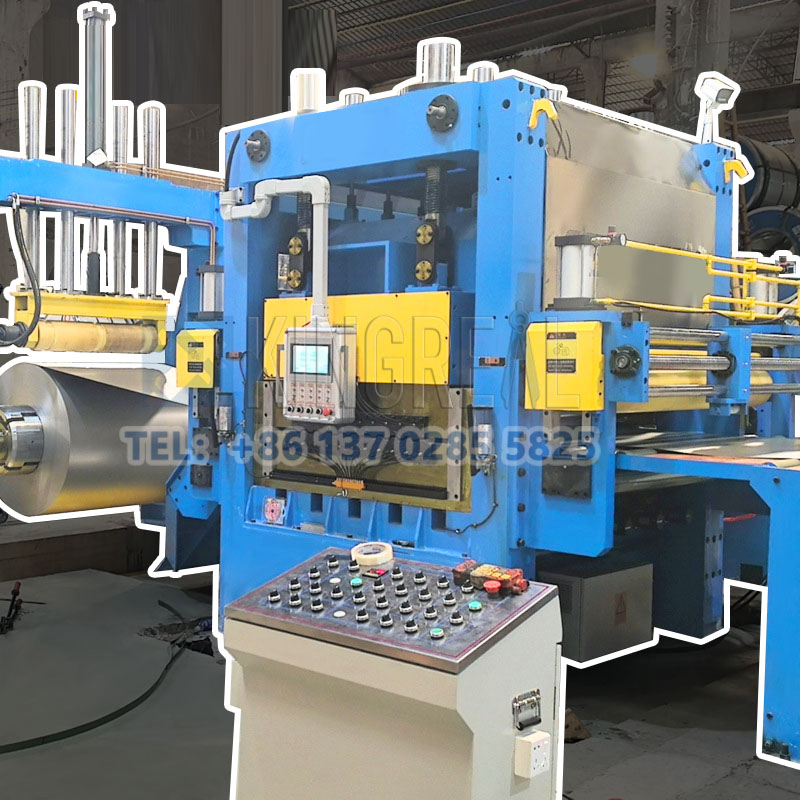

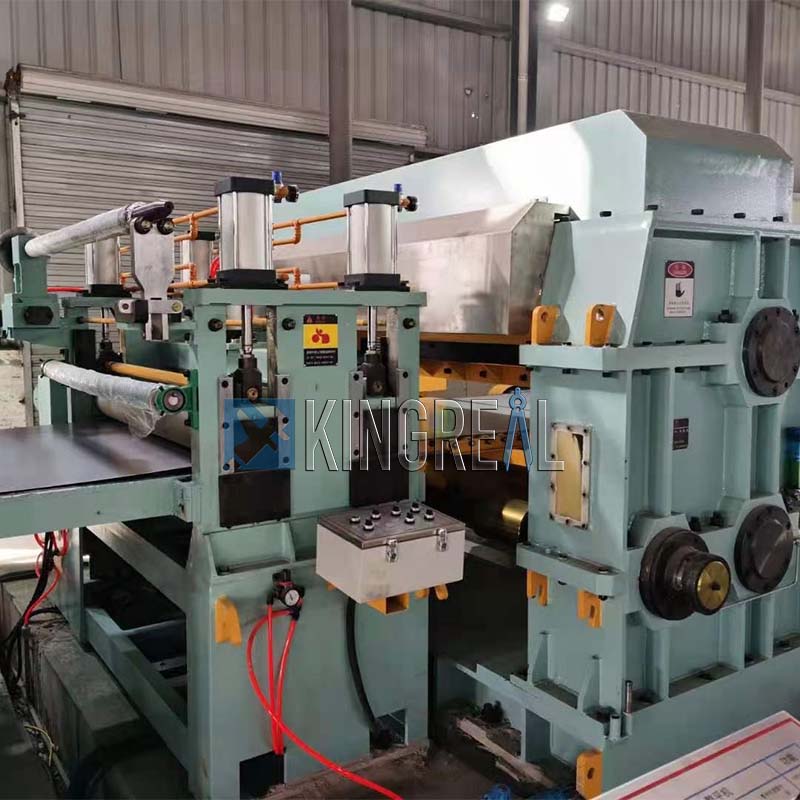

•Boyuta Göre Kesme Çizgisi Düzleştirici
Teneke levha rulo işleme teknolojisinde tesviye makinesi temel bir bileşendir. Rulonun kıvrılması veya taşınması nedeniyle oluşan dalgalı deformasyonu ortadan kaldırmaya, levhanın düzlüğünü sağlamaya ve nihai ürünün kalitesini ve hassasiyetini artırmaya yardımcı olur.
KINGREAL SLITTING hassas düzleme makinesi, tekrarlanan bükme yoluyla iç gerilimi ortadan kaldırmak için genellikle çoklu silindirli düzleme teknolojisini kullanır. Silindir sayısı ne kadar fazla olursa, ince levhada düzleme etkisi o kadar iyi olur. Ayrıca, düzensiz gerilim nedeniyle yüzey kalay kaplamasına zarar gelmesini önlemek için malzeme taşıma hızının ve sonraki işlemlerin senkronizasyonunu ayarlamak üzere bir tampon çukuru ile donatılmıştır.
Teneke levhaların yüzey kaplamasını koruma ihtiyacına yanıt olarak, tesviye silindirinin yüzeyi, sürtünmeden kaynaklanan çizikleri azaltmak için genellikle naylon veya kauçuk malzeme ile kaplanır.

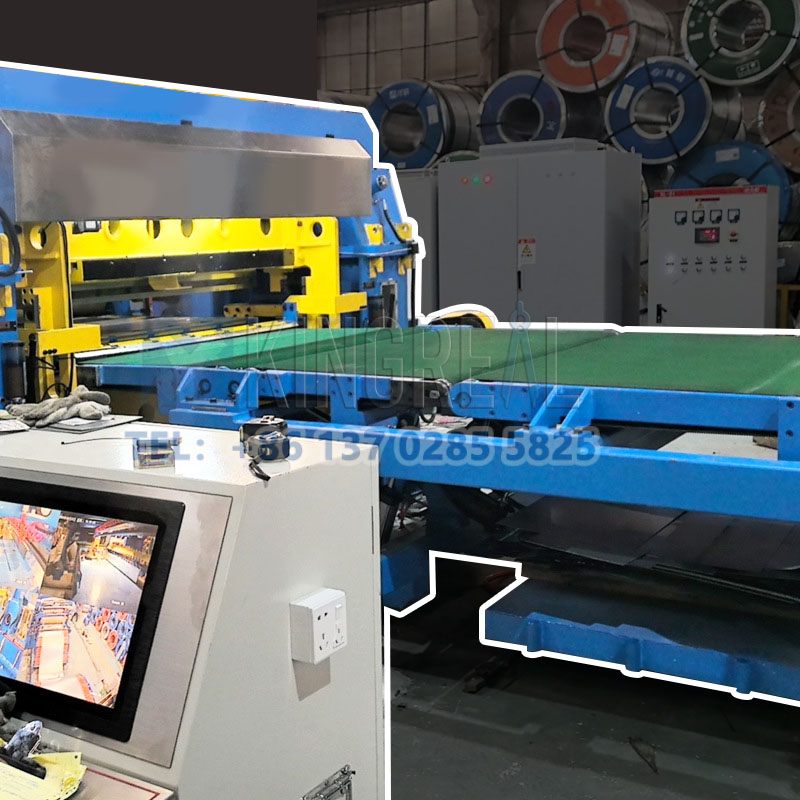

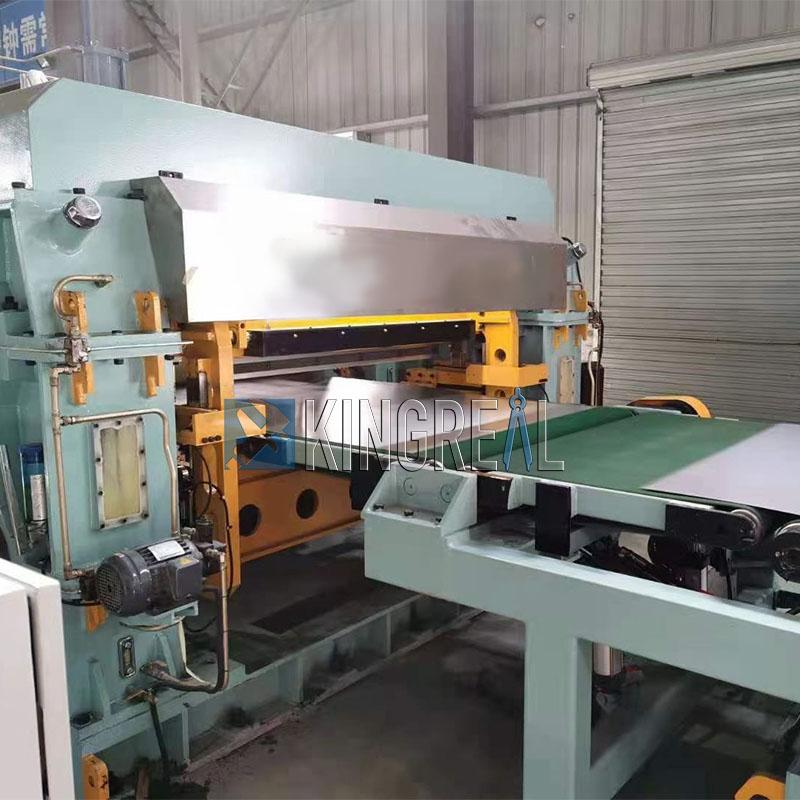

•Boyuta Kesme Makinesi
Boy kesme makinesi, levhayı ayarlanan uzunluğa göre hassas bir şekilde keser ve boy kesme üretim hattının temel uygulama ünitesidir.
KINGREAL dilme makinesi, hidrolik tahrik sistemi kullanır (istikrarlı kesme kuvveti sağlar) ve bıçak malzemesi Cr12MoV veya sertleştirilmiş karbürdür. Isıl işlemden sonra sertlik, aşınma direnci ve keskinlik dikkate alınarak HRC53-58'e ulaşır. Tam kapalı devre kontrol modu, çekme silindirinin kaymasını veya mekanik boşluk hatasını telafi ederek kesme işleminin besleme ile senkronize olmasını sağlar.

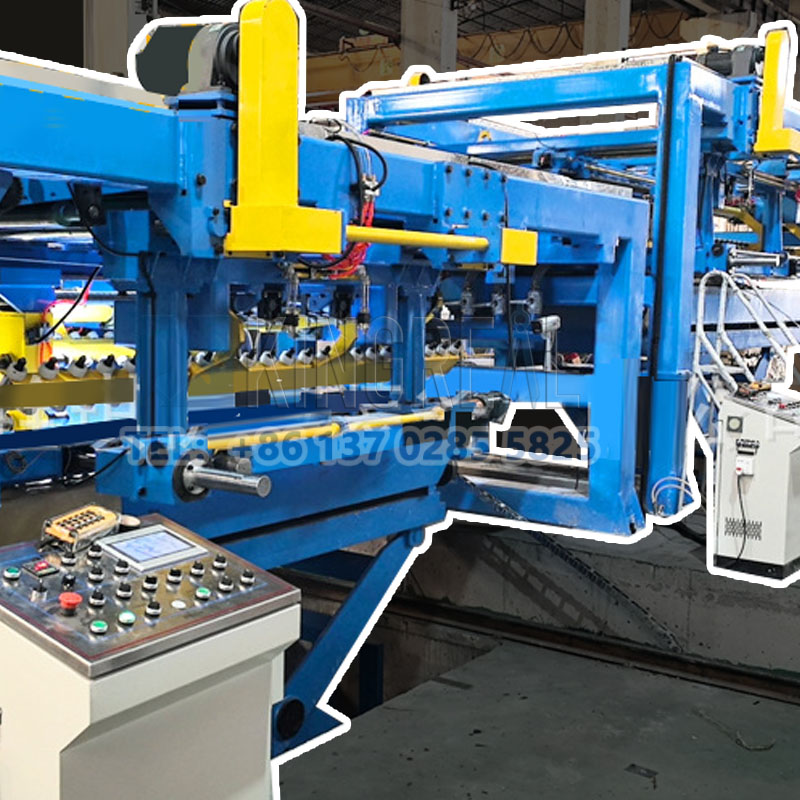

·Otomatik İstifleme
Boy kesme hattının istifleme tertibatı, kesilmiş levhaları daha sonraki taşıma veya presleme işlemleri için düzgün bir şekilde istiflemek amacıyla kullanılır.
Portal tipi istifleme: Plakaların çizilmesini önlemek için pnömatik üfleme sistemi ve silindir tertibatı ile donatılmış olup, yüksek hassasiyetli istifleme için uygundur.
Açık istifleme: Sol ve sağ bloklama cihazları, levhaları hızlı bir şekilde sıralamak ve hidrolik kaldırma arabasına taşımak için pnömatik bir kanat çırpma mekanizmasıyla birleştirilmiştir; büyük boyutlu levhalar için uygundur. Otomatik istifleme hızı dakikada 50-80 levhaya ulaşabilir ve istifleme hatası ≤0,15 mm'dir.
DTeneke Levha ve Paslanmaz Çelik Arasındaki Fark Boyuna Kesim Hattı
Boyuna Göre Kesim Hattı | Hammadde | Tasarım Özelliği | Başvuru |
Teneke Levha Boyuna Kesim Hattı | Kalay kaplı ince çelik levha (kalay kaplı ince çelik levha), genellikle 0,1-0,5 mm kalınlığında, çoğunlukla ince levhalar halinde bulunan, iyi sünekliğe sahip ve yüzey kaplaması kolayca hasar görebilen düşük karbonlu bir çeliktir. | Teneke levha kesme hattı, bobinin dalgalanma deformasyonunu ortadan kaldırmak için çoklu silindirli bir düzleştirici kullanır ve teneke tabakanın çizilmesini önlemek için bir tampon çukuru aracılığıyla gerilimi ayarlar. Servo motor tarafından tahrik edilen sıkıştırma silindiri, gıda konservelerinin hassas damgalama gereksinimlerini karşılayan ±0,1 mm'lik kesme uzunluğu hatasını kontrol etmek için tam kapalı döngü enkoder ile işbirliği yapar. Dişli çubuk ve T tipi kaydırıcı, farklı genişlikteki teneke levhalara uyum sağlamak ve kesme sapmasını önlemek için hareketli plakaların aralığını ayarlamak üzere birbirine bağlanmıştır. | Boy kesimli teneke levha hatları, ağırlıklı olarak gıda konserveleri ve elektronik bileşen muhafazaları gibi ince duvarlı ambalajlar için kullanılır. Büyük ölçekli ve yüksek tempolu üretime uyum sağlamaları gerekiyor. Ekipman, otomatik istifleme ve hızlı kalıp değişimine odaklanıyor. |
Paslanmaz Çelik Boyuna Kesim Hattı | Paslanmaz çelik (örneğin 304 ve 316 serisi), yüksek sertliğe, güçlü işlenme sertleşme eğilimine ve ince levhalardan orta ve kalın levhalara kadar 0,5-6 mm kalınlık aralığına sahiptir. | Paslanmaz çelikten boyuna kesme hattı, yüksek güçlü hidrolik sistem veya mekanik krank yapısı kullanır. Bıçak malzemesi, aşınmaya dayanıklı olması için yüksek hız çeliği veya karbür olmalıdır. Aynı zamanda, paslanmaz çelik yüzeydeki sürtünme hasarını azaltmak için tungsten karbür kılavuz tekerlekler ve baskı plakaları yerleştirilmiştir. | Paslanmaz çelikten boyuna kesim hattı, bina yapısal parçaları ve otomobil yakıt depoları gibi kalın levha alanlarında kullanılır. Ekipmanın alevle kesme ve lazerle kesme gibi birden fazla işlemle uyumlu olması ve uzaktan parametre ayarını desteklemesi gerekmektedir. |
KINGREAL SLITTING Hakkında
KINGREAL SLITTING, Çin'den profesyonel bir bobin işleme ekipmanı üreticisidir ve bobin dilme makinesi ve boy kesme hattı için komple çözümler sunabilmektedir. Boy kesme hattı tasarımı ve imalatı alanında, KINGREAL SLITTING 30'dan fazla ülkedeki müşterilerinin yüzlerce projesini tamamlamasına yardımcı olmuştur. KINGREAL SLITTING, dünyanın her yerinden müşterilerini bobin işleme ekipmanı üretim tesisini ziyaret etmeye ve çeşitli sektörlerde ve pazarlarda uzun vadeli üretim avantajları elde etmelerine yardımcı olmaya davet etmektedir.
