0,3-3 × 1600MM Çelik Dilme Makinesinin Kısa Tanıtımı
Metal kesme makineleri, bıçak setlerinin ayarlanmasıyla geniş metal bobinleri çeşitli genişliklerde dar şeritler halinde hassas bir şekilde keserek müşterilerin farklı ihtiyaçlarını karşılayabilir. Teknolojinin ilerlemesi ve çeşitli sektörlerde özelleştirilmiş ürünlere olan talebin artmasıyla birlikte, farklı özelliklerde metal bobinlere olan pazar talebi de artmaktadır. Piyasadaki en yaygın bobin genişlikleri arasında 800 mm, 1600 mm ve 2000 mm gibi genişlikler bulunmaktadır. Son zamanlarda, bu genişlikler için tasarlanmış (0,3-3) x 1600 mm Çelik Kesme Makinesi en popüler üretim hattı haline gelmiştir.
Hafif çelik dilme hattı olan (0,3-3)×1600MM Çelik Dilme Makinesi, 0,3 ila 3 mm kalınlığında ve 800 ila 1600 mm genişliğinde çelik bobinleri işlemek üzere özel olarak tasarlanmıştır. Bu makine, açma, düzeltme, sıkıştırma, dilme, germe ve son olarak sarma gibi işlemlerle geniş çelik bobinleri hassas bir şekilde kesebilir. Belirtilen genişliklerde ve 0,05 mm'den düşük hata payına sahip dilme bobinleri üretir.
Temel Özellikler ve Yetenekler:
Hassas Kesme: Makine, çeşitli endüstriyel uygulamalar için gerekli olan metal bobinlerin yüksek doğrulukla dar şeritlere hassas bir şekilde kesilmesini sağlar.
Çok Yönlü Malzeme Taşıma: Aşağıdakiler de dahil olmak üzere çeşitli metal bobinleri işleyebilir:
- Alüminyum
- Galvanizli Çelik Rulolar
- Sıcak Haddelenmiş Rulolar
- Soğuk Haddelenmiş Rulolar
- Teneke
- Bakır Bobinler
- Silisyum Çelik
˙Yüksek Üretim Kapasitesi:Çelik kesme makinesi, hammaddenin kalınlığına ve müşterinin özel ihtiyaçlarına bağlı olarak 25'e kadar veya daha fazla kesme kapasitesine sahiptir. Bu yüksek kapasite, onu büyük ölçekli çelik işleme tesisleri için uygun hale getirir.
˙Sıralı İşleme:Açma, düzeltme, sıkıştırma, dilme, germe ve sarma süreçlerini verimli bir şekilde yöneten makine, ileri işleme veya doğrudan kullanıma hazır, yüksek kaliteli dilme bobinlerinin üretilmesini sağlar. Bu çelik dilme makinesi, pazarın çeşitli ihtiyaçlarını karşılayarak, çelik işleme tesislerinin çeşitli metal bobin özelliklerine uyum sağlaması ve operasyonlarında yüksek hassasiyet ve verimliliği koruması için güvenilir bir çözüm sunar.
KINGREAL SLITTING, çelik rulo kesme makinesi tasarımı ve üretimi alanında sürekli araştırma yaparak tüm özel üretim ve yeni talepleri desteklemektedir. Metal kesme makinesinin üretim hızını 200 milyon metreküp/dakikaya çıkararak, küçük ruloların sadece birkaç dakika içinde işlenmesini sağlayarak büyük ölçekli çelik işlemenin verimlilik gereksinimlerini karşılamaktadır. Ayrıca, çeşitli fabrikaların farklı ihtiyaçlarını daha iyi karşılamak için rulo kesme hatları için çeşitli üretim hızları sunmaktadır.
Çelik Bobin Kesme Makinesinin Çalışma Süreci
Arabalı Yükleme Bobini -- Hidrolik Açıcı -- Sıkıştırma Silindiri -- Tesviye Makinesi -- Plaka Başlı Makaslar -- Döngü Köprüsü -- Kesme Makinesi -- Germe İstasyonu -- Ayırma -- Geri Sarma Makinesi
Standart Bobin Kesme Makinesinin Teknik Özellikleri
| 1 | Hammadde | CR |
| 2 | Kalınlık | 0,3-3,0 mm |
| 3 | Genişlik | 500-1600 mm |
| 4 | Bobin dış çapı | ≤Φ2000mm |
| 5 | Bobin iç çapı | Φ508mm、Φ610mm（Kauçuk kılıflı） |
| 6 | Bobin ağırlığı | 25T |
| 7 | Kesme Hızı | 0~200m/dak (Kademesiz hız ayarı) |
| 8 | Hızla şeritle | 0~15m/dak |
| 9 | Güç | 380V/50Hz/3 Faz |
Bobin Kesme Makinesi Bileşenleri
1. Çelik Dilme Hattı İçin Rulo Açıcı
Bobin kesme hattının başlangıç noktası olan açıcı, metal bobini çözerek makineye istikrarlı ve kontrollü bir besleme sağlar. Hidrolik dikey merkezleme, bobinin mükemmel şekilde hizalanmasını sağlar.
2. Çelik Kesme Makinesi İçin Sıkıştırma Silindiri ve Kol Mekanizması
Bu bileşen, metal şeridi kavrayarak çelik kesme makinesine yönlendirir. Gerilimi ve hizalamayı koruyarak, hatalı beslemeyi önler ve sorunsuz bir çalışma sağlar.
3. Çelik Kesme Makinesi İçin Düzeltme Cihazı
Metal şeridin kesme bıçaklarına ulaşmadan önce düz ve kusursuz olmasını sağlar. Bu adım, metal kesme makinesinde nihai ürünün doğruluğu ve kalitesi için çok önemlidir.

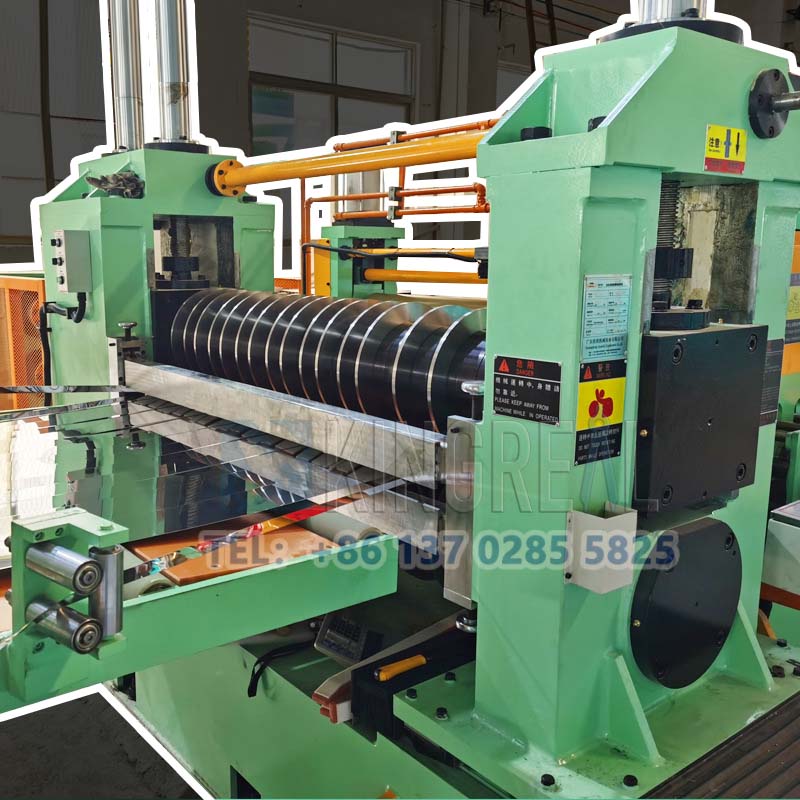

4. Çelik Kesme Makinesi İçin Kesme Kafası
Metal kesme makinesinin çekirdeği olan kesme kafası, metal bobini daha dar şeritler halinde kesen bıçakları barındırır. Bu bıçakların hassasiyeti ve keskinliği, kesme işleminin kalitesini ve tutarlılığını belirler.
5. Çelik Kesici İçin Döngü Köprüsü
Kesme işlemi sırasında oluşan gevşekliği yöneterek, kesim kalitesini etkileyebilecek gerilim değişimlerini önler. Bu bileşen, bobin kesme hattının verimliliğini korumak için olmazsa olmazdır.
6. Çelik Bobin Kesme Makinesi İçin Gerilim İstasyonu
Hassas ve düzgün kesimler sağlamak için şeritler üzerinde sabit gerginlik sağlar. Çelik kesme makinesinde, metal şeritlerin gerilmesini veya hasar görmesini önlemek için doğru gerginlik hayati önem taşır.
7. Dilme Makinesi İçin Geri Sarıcı
Bobin Sarıcı: Bobin kesme hattının son adımı olan bobin sarıcı, kesilen şeritleri yeni bobinlere sararak daha sonraki işlemlere veya sevkiyata hazır hale getirir. Bu bileşen, bitmiş ürünlerin düzgün bir şekilde paketlenmesini ve kolay taşınmasını sağlar.
8. Çelik Dilme Hattı İçin Atık Geri Sarma Sistemi
Atık Sarma Sistemi: Kesme işlemi sırasında oluşan hurda kenarları toplayıp sararak çalışma alanının temiz kalmasını sağlar ve malzeme israfını azaltır.
KINGREAL SLITTING Bobin Dilme Hattının Avantajları
1. Metal kesme makinesi üretim hattının ilk adımı, bir dizi keskin dairesel bıçak kullanılarak hızlı ve hassas bir şekilde gerçekleştirilen hassas kesme işlemini içerir. Bıçak tertibatı ayarlanarak kesilen ürünlerin genişliği esnek bir şekilde değiştirilebilir. Bıçak mili, sabit bir alt mil ve ayarlanabilir bir üst milden oluşur ve ayarlamayı senkronize etmek için bir sonsuz dişli sistemi kullanarak miller arasındaki boşluğun hassas bir şekilde kontrol edilmesini sağlar. Üst ve alt kesici miller, somunlarla eksenel olarak sabitlenmiş ve uçlarında alet koruyucuları ile donatılmıştır. Bıçak değişiminde kolaylık sağlamak için ana makinede motorlu açılıp kapanan bir oturma çerçevesi bulunur.
2. Bobin kesme makinesi, farklı üretim ihtiyaçlarını karşılamak için çeşitli opsiyonel konfigürasyonlar sunar. Örneğin, KINGREAL bobin kesme işleminde yükleme arabaları ve destek kolları gibi seçenekler sunar. Müşteriler, farklı kesme çıkış gereksinimlerine göre tek veya çift bıçak tutucular arasında seçim yapabilir, böylece kesme işleminin esnekliğini ve verimliliğini artırabilirler.
3. Bobin dilme hattı, kesme işlemlerini kolaylaştıran bir PLC kontrol paneli ve izleme sistemiyle kullanım kolaylığı sağlayacak şekilde tasarlanmıştır. Operatörler, sezgisel kontrolleri sayesinde çelik dilme hattını kolayca yönetebilirler. Ayrıca, isteğe bağlı ikinci bıçak platformuyla, bobin dilme hattındaki kesme genişliğinin ayarlanması daha hızlı ve verimli hale gelerek üretim sürecini daha da kolaylaştırır.
SSS: KINGREAL SLITTING Bobin Dilme Hattını seçersem ne elde edebilirim?
1. Çok rekabetçi bir fiyatlandırma sistemine sahip olan KINGREAL SLITTING, hem büyük çelik işleme merkezlerine hem de küçük bobin işleme tesislerine hizmet verebilir ve farklı konumlardaki müşteriler için makinenin konfigürasyonundan nihai fiyata kadar geniş bir yelpazede metal kesme makinesi çözüm seçenekleri sunar.
2. Bobin Dilme Hattının dilme kalitesi etkin bir şekilde garanti altına alınmıştır, KINGREAL SLITTING bağımsız bir işleme tesisine ve dilme doğruluğunun sıkı bir şekilde ölçülmesini ve kontrol edilmesini gerektiren eksiksiz bir kalite kontrol sistemine sahiptir.
3. Birden fazla üretim gereksinimini karşılayabilir. (0,3-3)×1600MM Çelik Dilme Makinesi, popüler metal dilme makinesi modellerinden sadece biridir, KINGREAL SLITTING, 0,2-20MM kalınlığında ve 500-2500MM genişliğinde bobinleri işleyebilir ve üretim hızı 40M/Dk-200M/Dk arasındadır.
Üretim ve satışta uzun yıllara dayanan deneyimiyle KINGREAL SLITTING kesinlikle en iyi tedarikçi tercihlerinizden biri!
