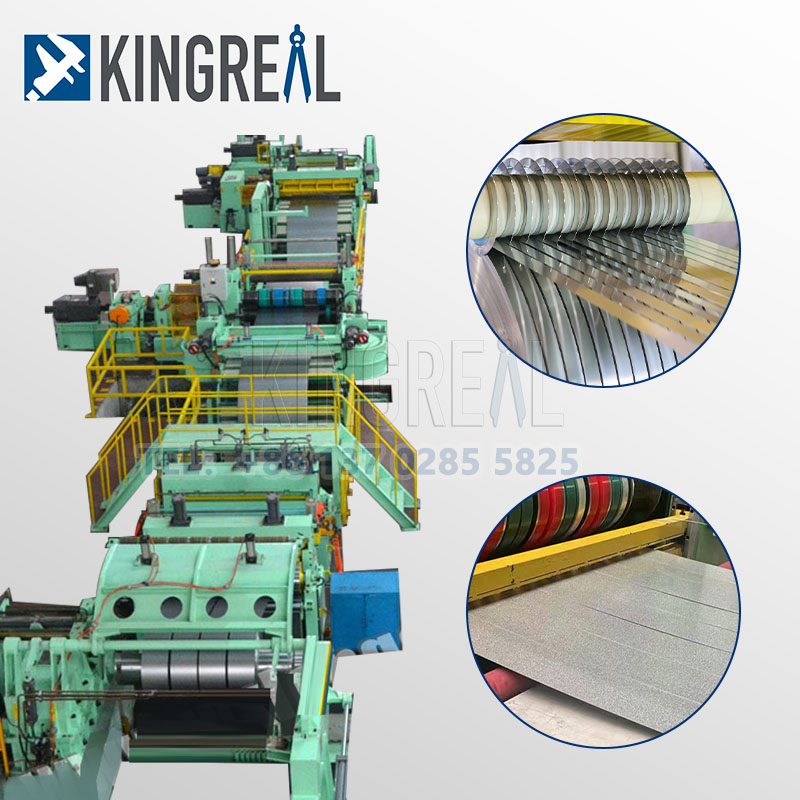

Yüksek Hızlı Çelik Kesme Hattı

Çelik Rulo Dilme Hattı Nedir?

Modern metal işleme alanındaki temel ekipman olarak,Çelik Rulo Kesme Hattımetal bobinleri milimetre düzeyinde hassasiyetle önceden belirlenmiş genişlikte şeritler halinde keser. Çelik kesme makinesi, bir sarıcı, bir tesviye cihazı, bir hassas disk makası, bir hurda kenar sarıcı ve bir bitmiş ürün sarıcıdan oluşan bir üretim hattı sistemidir. Hidrolik servo ve CNC teknolojisi sayesinde metal sacların otomatik şerit işlemesini gerçekleştirir ve müşteri tarafından belirtilen genişlikte metal şeritler üretir. Çelik Bobin Kesme Hattı, transformatörler, motorlar, ev aletleri, otomobiller, yapı malzemeleri ve paketleme gibi birçok endüstride yaygın olarak kullanılmaktadır. Teneke, silikon çelik saclar, alüminyum şeritler, bakır, paslanmaz çelik saclar ve galvanizli sacları kesmek için uygundur.

Çelik bobin kesme hattının bıçak şaft yapısı krom-molibden alaşımlı çelikten dövülmüştür. Vakum ısıl işleminden sonra sertlik, keskin ve dayanıklı olan HRC62-63'e ulaşabilir. Çelik kesme hattının yüksek hassasiyetli fotoelektrik düzeltme sistemi, şeridin sapmasını gerçek zamanlı olarak izler ve kesme toleransını ±0,1 mm aralığında sıkı bir şekilde kontrol eder.

Çelik bobin kesme makinesi, mekanik, elektrik ve hidrolik işlevleri birleştiren akıllı bir ekipmandır. Sadece otomotiv, ev aletleri, inşaat ve diğer endüstrilerin hassas metal şeritler için sıkı taleplerini karşılamakla kalmaz, aynı zamanda modüler tasarımı üretim hattının esnek üretimini sağlayarak metal bobin işleme sürecini uyumlu ve pürüzsüz hale getirir.

Yüksek Hızlı Çelik Dilme Hattı Nedir?

Yüksek Hızlı Çelik Dilme Hattı nasıl tasarlandı?

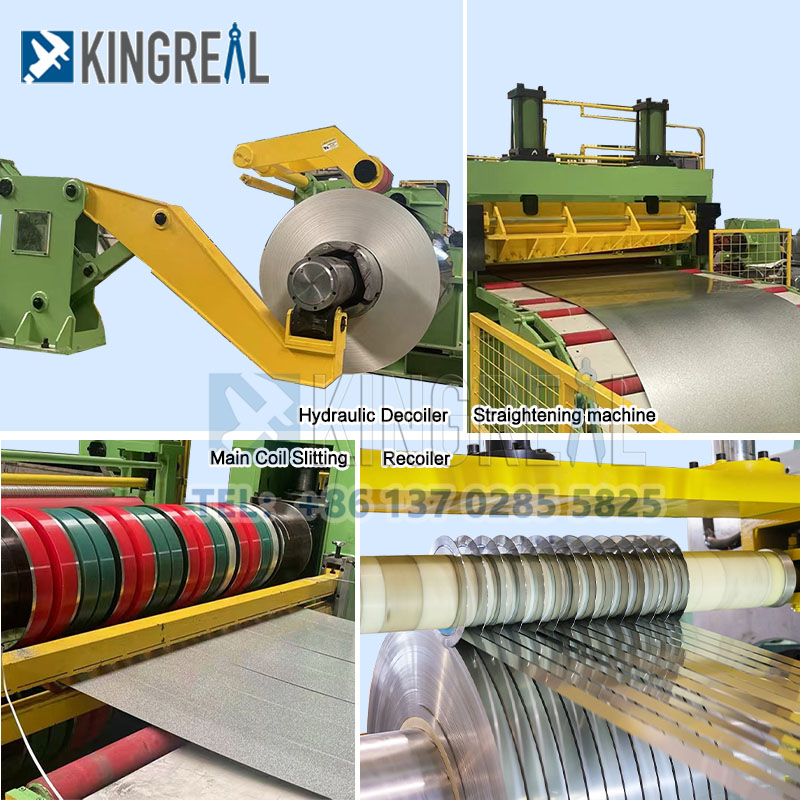

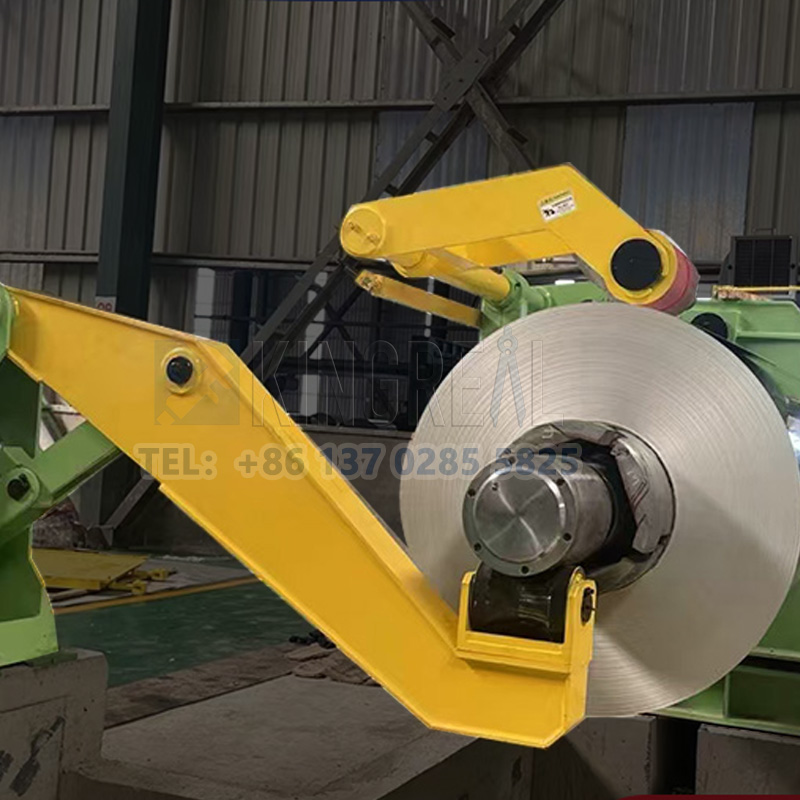

1/Metal kesme makinesi için tam otomatik bobin açma sistemi

Metal kesme makinesi tam otomatik bobin çözme sistemiyle donatılmıştır. Hidrolik çözme makinesi bir çerçeve, bir ana şaft, bir genleşme ve büzülme makarası, bir çözme ve presleme cihazı, bir fren cihazı, bir kavrama cihazı ve bir güç parçasından oluşur. Aynı zamanda, metal kesme makinesi metal bobinlerin hızlı çözülmesinin üretim hızına uyum sağlamak için otomatik bir yükleme arabası ve bir yardımcı destek koluyla donatılmıştır.

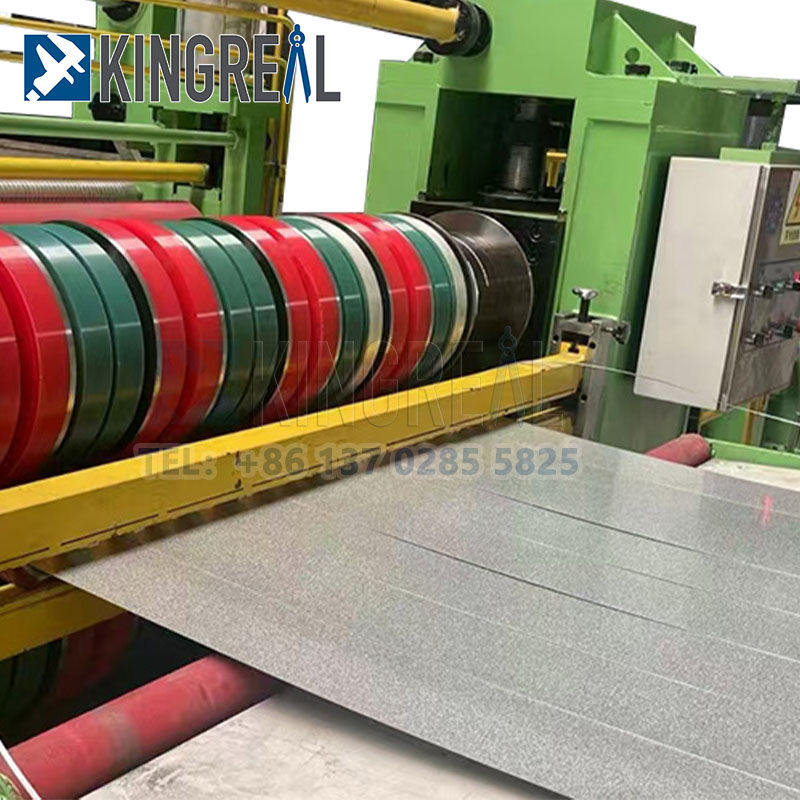

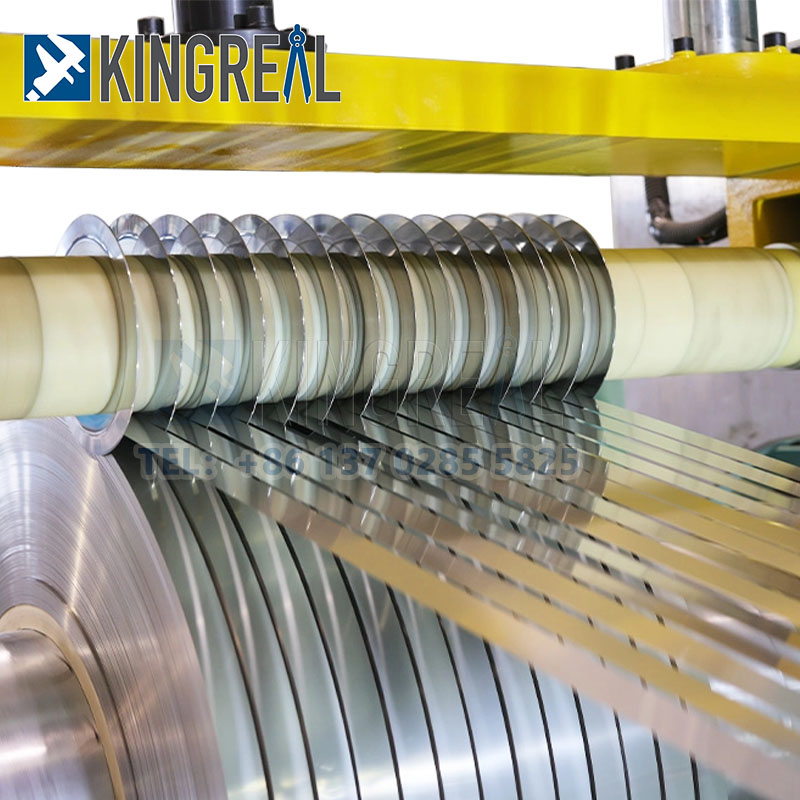

2/Metal kesme makinesinin kesme bıçağı yuvasının yükseltilmesi

Yüksek Hızlı Çelik Kesme Hattının kesme bıçağı yatağı bir çerçeve, bir bıçak şaftı, bir bıçak şaftı kemeri, bir senkron kaldırma cihazı ve bir güç sisteminden oluşur. Kesme bıçağı, kama yuvasına sahip, Ф240mm×2000mm spesifikasyonlu 2CrMo alaşımlı çeliktir ve kaba işleme, tavlama işlemi, orta frekans işlemi, taşlama, sert krom kaplama ve yeniden taşlama dahil olmak üzere 8 işlemden geçmiştir; bıçak şaftının sıcaklık değişiklikleri, yorulma ve yük değişiklikleri altında deforme olmamasını sağlamak ve böylece uzunlamasına kesme doğruluğunu garanti altına almak için.

Yüksek Hızlı Çelik Dilme Hattı, termal deformasyonu önlemek için kesme alanı sıcaklığını gerçek zamanlı olarak ≤80℃'ye kadar kontrol edebilen standart olarak hava soğutma + minimum yağlama (MQL) ile donatılmıştır.

3/Çelik Bobin Kesme Hattı köprü tasarımı üretim hızını senkronize eder

Yüksek Hızlı Çelik Kesme Hattı köprüsünün ana yapısı, ön ve arka olmak üzere iki set parçadan oluşur: profiller, çelik plakalar, çelik çubuklar, kavisli besleme plakaları, vb. Ayrıca kavisli bir besleme plakası ve bağlı çelik plakalar vardır ve silindir köprü ile birlikte hareket eder. Çelik Bobin Kesme Hattı köprüsü, yükseltildiğinde malzemeyi uzunlamasına kesme ana makinesine sorunsuz bir şekilde geçirmek ve alçaltıldığında üretim hızına uyacak şekilde tampon bölgeye düşmesini sağlamak için tasarlanmıştır.

4/Yüksek Hızlı Çelik Kesme Hattı Ayırıcı

Yüksek Hızlı Çelik Kesme Hattı ayırıcısı bir çerçeve, bir ana şaft, çeneli geri çekilebilir bir makara, bir sarma ayırıcı, bir fren cihazı, bir yavaşlatma cihazı, bir yardımcı destek, bir itici ve bir güç parçasından oluşur. Çelik Kesme Hattı ayırıcısı çelik şeridi destekler ve yeterli sarma kuvveti sağlar. Malzeme ayırma işlemi tamamlandıktan sonra, itici boşaltma arabasının çelik şeridi geri sarıcıdan hareket ettirmesine yardımcı olur;

5/Yüksek Hızlı Çelik Kesme Hattı iletim sistemi yükseltmesi

Yüksek Hızlı Çelik Kesme Hattı, milisaniyelik tepki hızı ve %30'dan fazla tork kontrol doğruluğu iyileştirmesi ile dijital servo motorlar kullanır. 200M/Dakika Yüksek Hızlı Çelik Kesme Hattı, yüksek hızlı ileri geri hareketlerde titreşimleri azaltmak ve 180-200M/Dakika'da kararlı çalışmayı desteklemek için önceden yüklenmiş bilyalı vidalar ve düşük sürtünmeli doğrusal kılavuzlarla donatılmıştır.

(0.3-3)×1600MM Yüksek Hızlı Çelik Kesme Hattı Spesifikasyonu

Yüksek Hızlı Çelik Kesme Hattının Çalışma İşlemleri

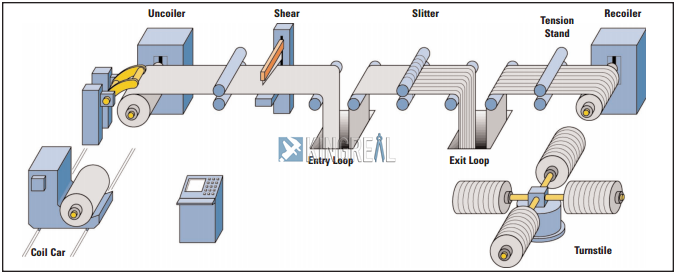

Malzeme yükleme - Rulo açıcı - Klips besleme tesviye/kesici - İlk Döngü köprüsü - Kılavuz ve Kesme - Hurda toplama - İkinci Döngü köprüsü - Geri sarıcı - Ruloları boşaltın

Yüksek Hızlı Çelik Bobin Kesme Hattının Özelliği

Yüksek Hızlı Çelik Bobin Kesme Hattının hidrolik sisteminin ana bileşenleri yüksek hassasiyetli bileşenlerden yapılmıştır ve elektrik kontrolü, tam hat fonksiyon kontrolü için ithal PLC program denetleyicisi ve dokunmatik ekran kullanır. Yüksek otomasyon derecesi, iyi tesviye kalitesi, yüksek kesme doğruluğu, istikrarlı ve güvenilir performans ve rahat kullanım ve bakım özelliklerine sahiptir. Metal Kesme Makinesindeki bobin malzemesi, her işlemin sorunsuz bir şekilde tamamlanmasını sağlamak için bir kez yüklenebilir ve bu da işçilerin emek yoğunluğunu etkili bir şekilde azaltır. Yüksek maliyet etkinliğine sahiptir ve makine, elektrik ve hidroliği entegre eden yüksek performanslı bir üründür.

◆ Tüm makine makul bir tasarım yapısına, kompakt şekle, yüksek hassasiyete, yüksek verimliliğe ve esnek ve rahat ayarlamaya sahiptir

◆ Çerçeve, CNC zemin tipi delme ve freze makinesi kullanılarak tek seferde çelik plakalarla kaynaklanır, tavlanır ve şekillendirilir, bu da yüksek mukavemet ve yüksek hassasiyet sağlar

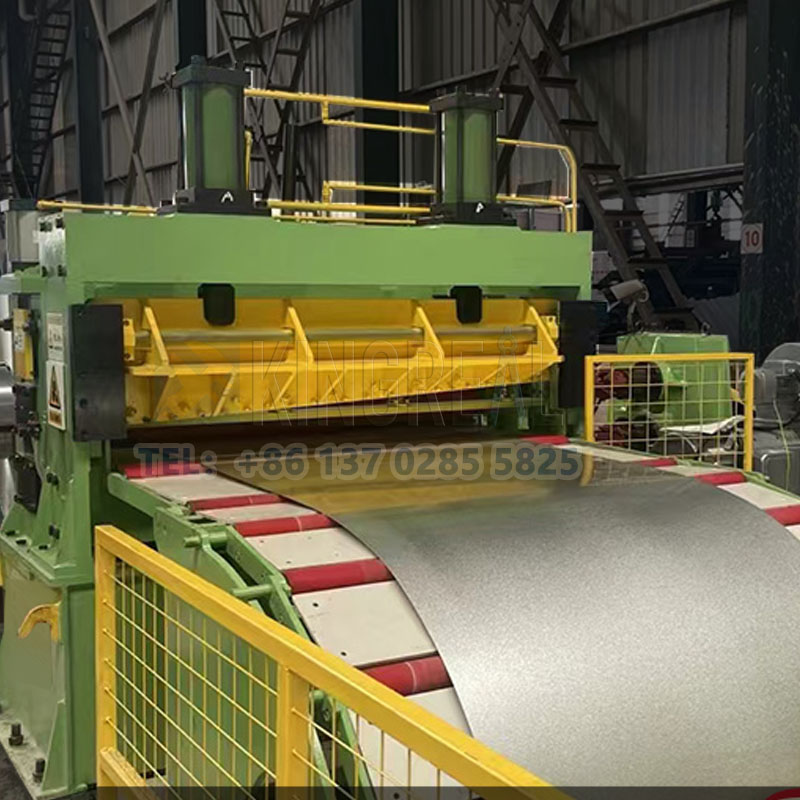

◆ Tüm makinenin üretim süreci, makinenin tasarım özelliklerine uygun olarak kesinlikle üretilir ve tesviye silindiri malzemesi alaşımlı çelik 60CrMoV'dur.

◆ Tüm makinenin çalışma mili desteği, gelişmiş yağlama sistemi ve uzun hizmet ömrü ile ağır hizmet tipi rulmanları benimser

◆ Daha profesyonel kesme hattı teknolojisine sahiptir ve kullanıcı gereksinimlerini tam olarak karşılayan bir dizi kesme hattı uygulama teknolojisi patentine sahiptir.

◆ Tüm hat, dokunmatik ekranlı görüntüleme ve çalıştırma ile PLC kontrollüdür ve yüksek derecede otomasyona sahiptir
