CRGO Silikon Çelik Bobin Dilme Makinesi

Silikon Çelik Bobin Dilme Makinesi

KINGREAL SLITTING, Çin'den profesyonel bobin işleme ekipmanı üreticilerinden biridir ve bobin dilme makinesi için komple çözümler sunabilmektedir. Silikon çelik bobin dilme makinesi, KINGREAL SLITTING tarafından silikon çelik levhaların işlenmesi için özel olarak tasarlanmış önemli bir ekipmandır. Silikon çelik dilme makinesi, transformatör endüstrisi, motor ve ev aletleri endüstrisi ve yeni enerji endüstrisinin silikon çelik bobinlerin hassas dilme ve sarma teknolojisini tamamlamasına yardımcı olabilir.

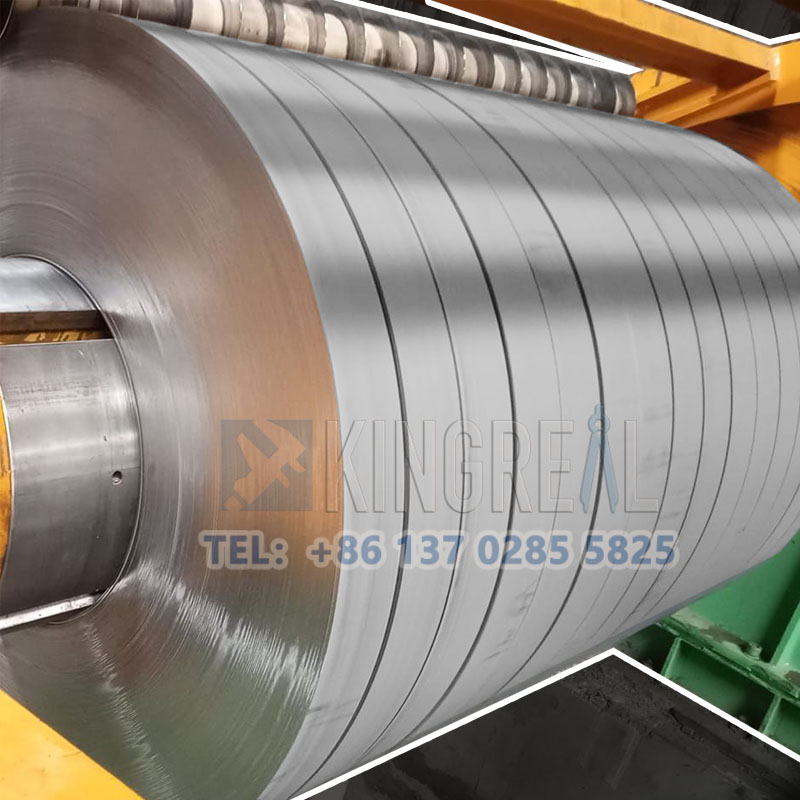

KINGREAL SLITTING silikon çelik dilme makinesi, ayarlanabilir bıçak disk sistemi ve otomatik kontrol sayesinde silikon çelik bobinlerin ±0,1 mm genişlik toleransıyla yüksek hassasiyetli dilme işlemini gerçekleştirebilir. İkincil işlemden geçirilmiş silikon çelik bobinler, transformatör çekirdekleri ve motor stator/rotorlarının üretiminde kullanılan temel malzemelerdir.



Silikon çelik dilme makinesi genellikle dekoyler, düzleştirme makinesi, dilme bıçağı yuvası, atık sarım makinesi, kayış gerdirme ve sarım makinesi ile bağlantılı olarak sürekli bir üretim hattı oluşturur. Dilme hızı 100-200 m/dak'ya ulaşabilir. Silikon çelik bobinlerin işleme kalitesini sağlamak için KINGREAL SLITTING, kesme işlemi sırasında şerit kaymasını veya daralmasını önlemek ve silikon çelik bobinlerin dilmesinden sonra şeridin kenarının düz olmasını sağlamak için gerilim kontrol sistemi ve ilmekleyici cihaz kullanır.

CRGO / CRNGO Silikon Çelik Bobin Dilme Makinesi Nedir?

Genel olarak, silikon çelik bobinler, tane dizilim yönüne ve uygulama alanına göre CRGO silikon çelik bobin ve CRNGO silikon çelik olarak ikiye ayrılır. CRGO esas olarak güç transformatörleri ve darbe transformatörleri gibi transformatör çekirdekleri için kullanılırken, CRNGO ev aletleri ve yeni enerji araç tahrik motorları gibi motor ve elektrikli çekirdekler için uygundur.

Silikon çeliği dilme makinelerinin tasarım sürecinde silikon çeliğinin özellikleri dikkate alınmalıdır. CRGO silikon çeliği bobini ve CRNGO silikon çeliğinin farklı hammadde özelliklerine göre, dilme hassasiyeti toleransında, dilme aleti hammaddelerinin seçiminde ve dilme hızında farklılıklar olacaktır.

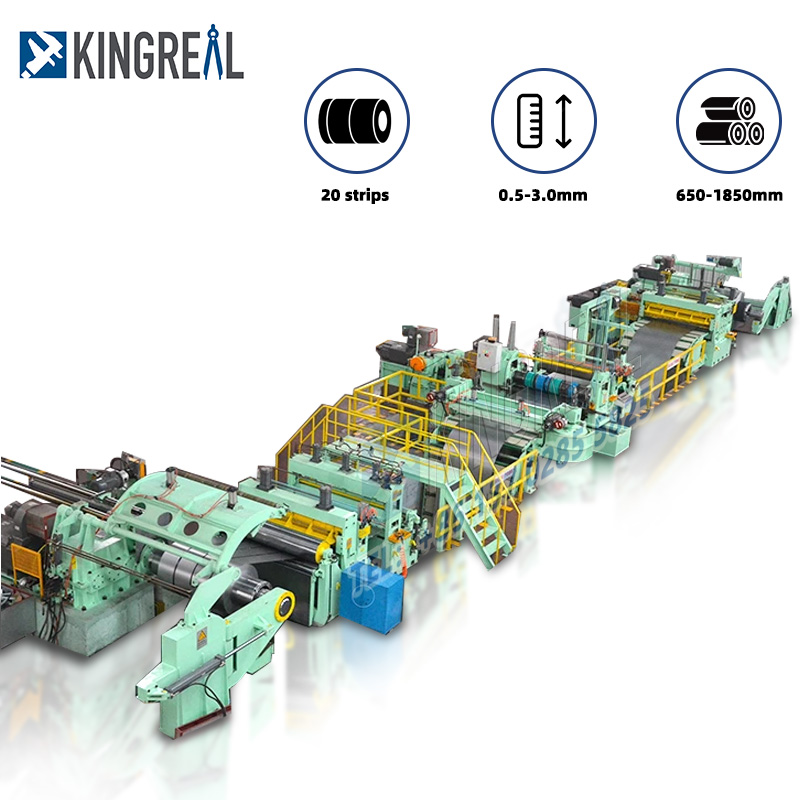

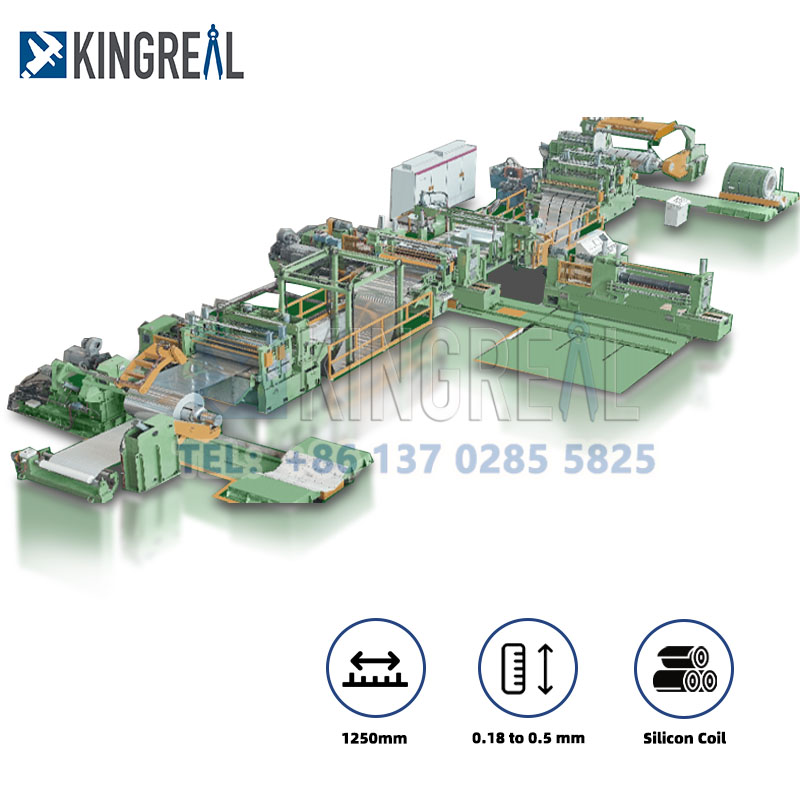

Silikon Çelik Bobin Dilme Hattının Ana Bileşenleri

CRGO Silikon Çelik Bobin Dilme Makinesinin Teknik Özellikleri

Silikon Bobin Dilme Hattının Ana Bileşen Detayları

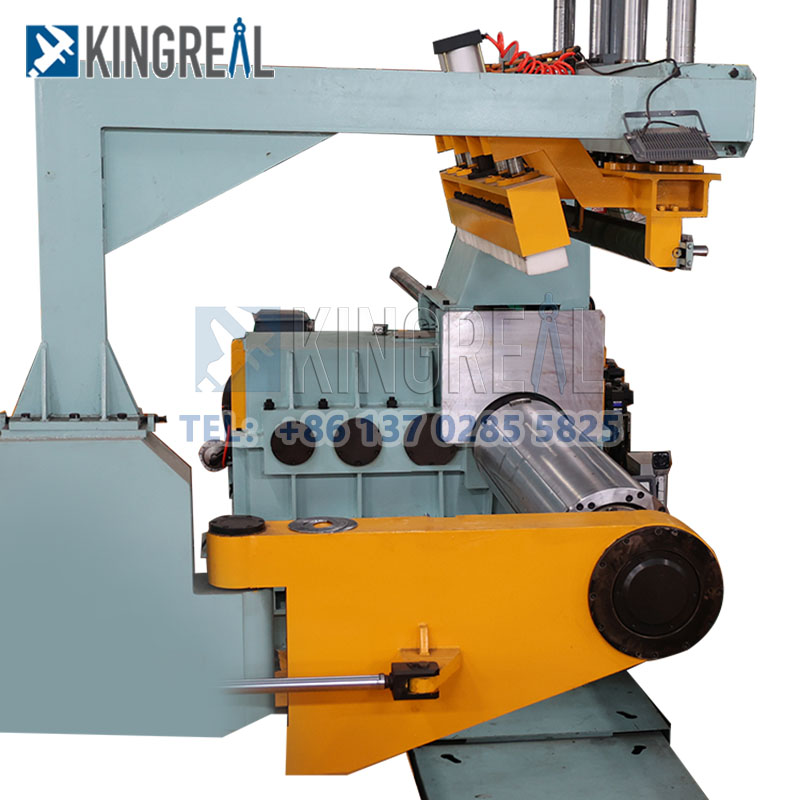

1/ Silikon Çelik Dilme Hattı İçin Konsol Tipi Açıcı Silikon çelik dilme makinesinin bobin çözücüsü, dilme ve işleme hattının temel bileşenlerinden biridir ve esas olarak silikon çelik bobinlerini açmak ve bunları sonraki dilme işlemine istikrarlı bir şekilde taşımak için kullanılır. Bobin çözücüsü, silikon çelik bobinini hidrolik veya mekanik olarak sabitler ve şeridin haddeleme yönünde düzgün bir şekilde açılmasını sağlamak ve tane yönelimindeki yanlış hizalamadan kaynaklanan manyetik özellik bozulmasını önlemek için malzemeyi döndürerek serbest bırakır.   Silikon çelik dilme ve açma ünitesi, şerit sapmasını sensörler aracılığıyla algılayan ve dilme yönünün silikon çeliğin tane yönüyle tutarlı olmasını sağlamak için açma ünitesinin konumunu ayarlayan bir EPC sistemiyle entegre edilmiştir; bu da transformatör çekirdeği laminasyonunun yüksek hassasiyet gereksinimlerini karşılar.   Taşıma kapasitesi 15 ton Çelik bobinin iç çapı φ508mm Çelik bobinin dış çapı MAKSİMUM: Φ1800mm Gerilim oluşturma Disk freni gerilim oluşturur AC15Kw motorla açma gücü

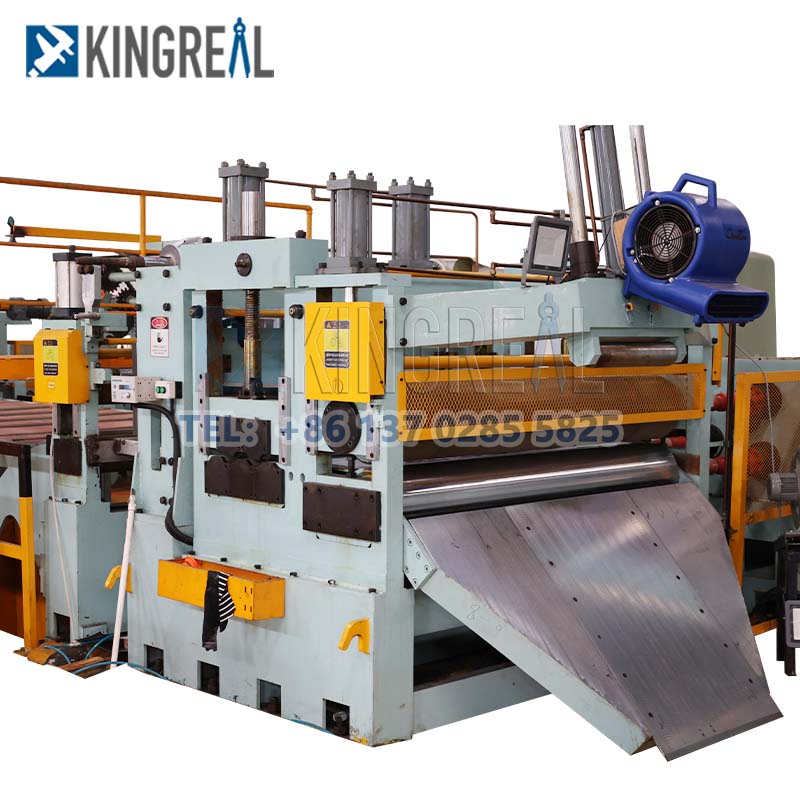

2/Yan Yönlendirme Cihazı ve Sıkıştırma Besleme Makineleri   CRGO silikon çelik bobin dilme hattı yan yönlendirme cihazı ve sıkıştırmalı besleme makineleri, dilme hatlarında doğru konumlandırma ve istikrarlı malzeme taşımacılığı için temel bileşenlerdir. Yan yönlendirme cihazı, dilme yönünün tane yönüyle tutarlı olmasını sağlamak ve sapma nedeniyle manyetik özellik bozulmasını veya dilme genişliği aşımını önlemek için silikon çelik şeridin kenar konumunu gerçek zamanlı olarak izleyerek şeridin enine konumunu otomatik olarak ayarlar.   Sıkıştırmalı Besleme Makineleri, silikon çelik şeridi üst ve alt silindirlerle sıkıştırarak sabit gerilim sağlar, malzemenin kaymasını veya daralmasını önler ve silikon çelik bobinin dilimleme hızını ve dilimleme genişliğini korur.   Panel genişliği Maksimum 1250 mm Genişlik ayarlama yöntemi: El çarkı ile sola ve sağa ayarlanabilir. Dikey silindir malzemesi GCr15 çelik Motorlu beslemeli, Φ140mm×1300mm ölçülerinde sıkıştırma silindiri

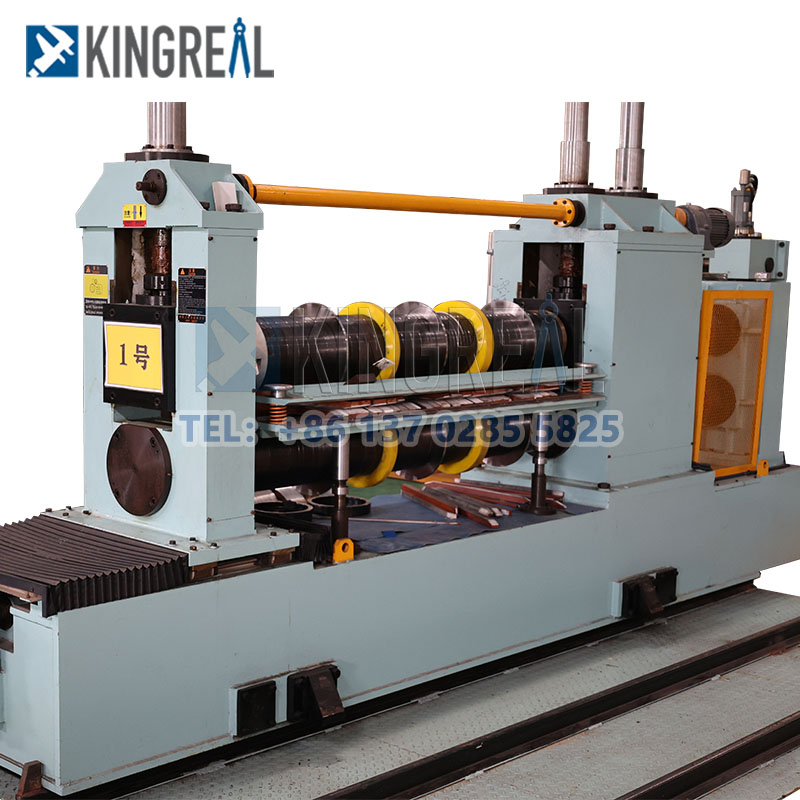

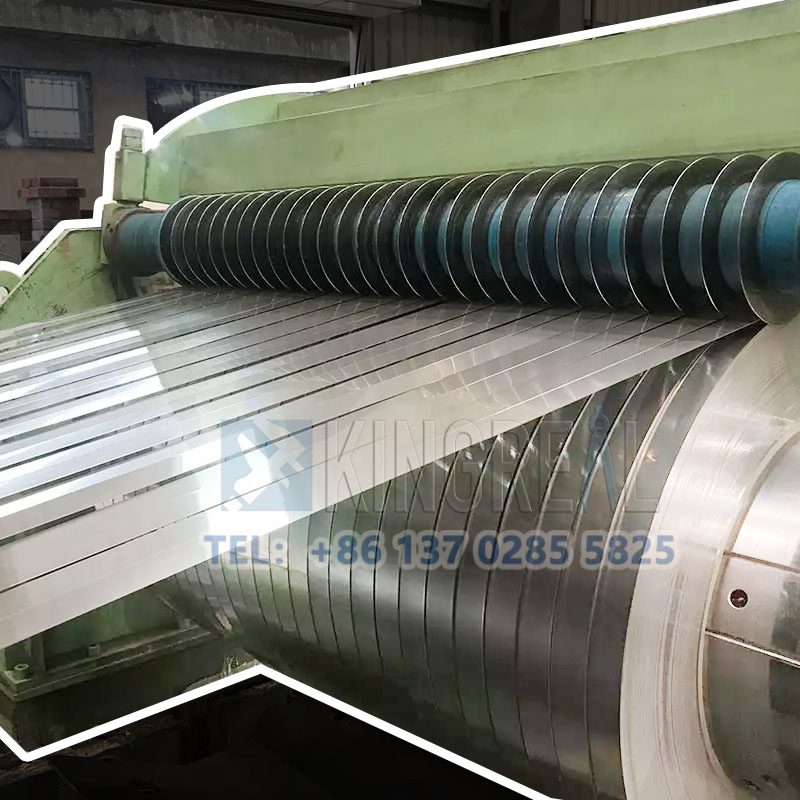

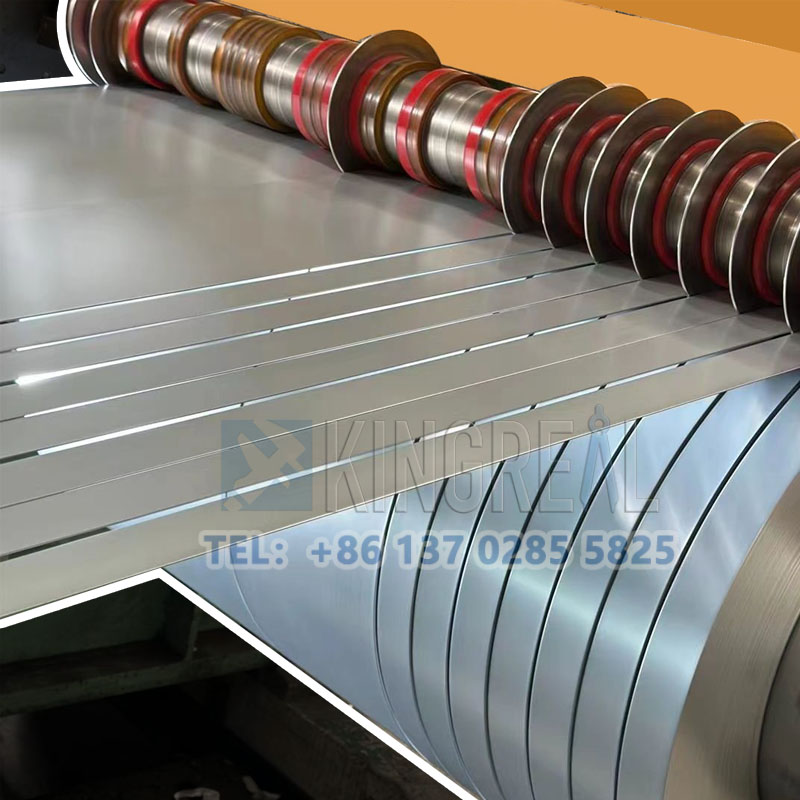

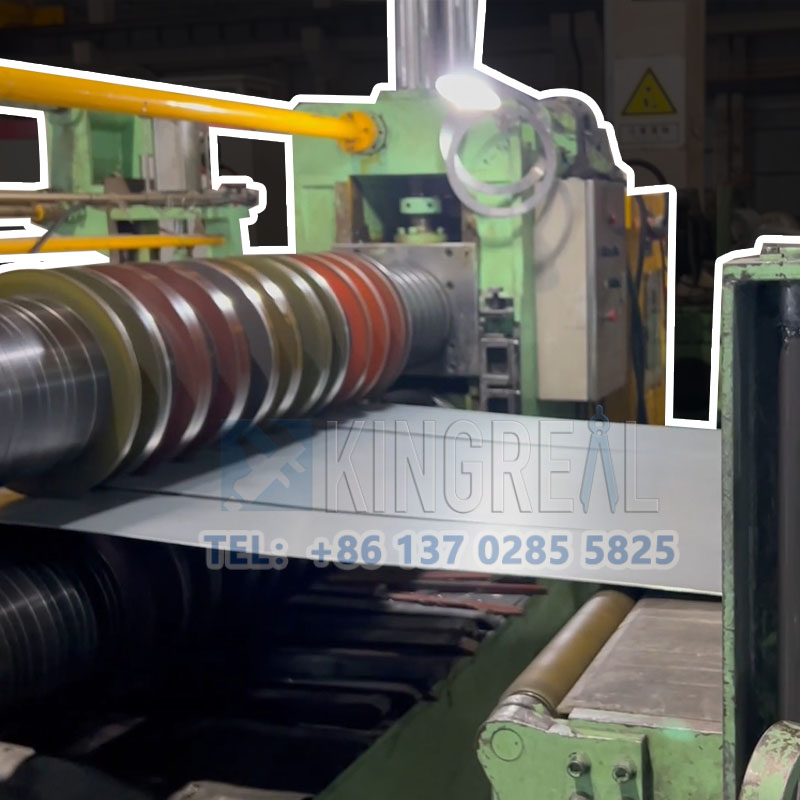

3/Ana Bobin Dilme Makinesi Silikon çelik dilme makinesinin ana dilme bıçağı tutucu tertibatı, dilme işleminin temel bileşenidir ve tasarımı, silikon çelik rulo dilme işleminin doğruluğunu, verimliliğini ve malzeme kullanımını doğrudan etkiler. Silikon çelik dilme makinesinin ana dilme bıçağı tutucu tertibatı, yüksek rijitlikli yapı tasarımı, hassas ayarlama sistemi ve elastik tampon teknolojisi sayesinde silikon çelik levha dilme işleminde hassasiyet, verimlilik ve malzeme hasarı sorunlarını çözer.   Silikon çelik dilme makinesinde, kılavuz şaft ve destek yaylarının her iki tarafında bulunan bıçak yuvası, yayların elastik temasıyla ikinci ve üçüncü çubuk yuvasıyla temas ederek kesme işleminin etkisini emer ve malzemenin deformasyonunu önler. Aynı zamanda, kesme basıncını düzenlemek için tampon bileşenlerle donatılmıştır ve farklı kalınlıktaki silikon çelik levhaların işlenmesi için uygundur.   Dilme hızı 200 m/dak Kesici şaft çapı Φ140mm×1300mm Malzeme 42CrMo Ana motor gücü AC75Kw motor Çerçevenin dışına monte edilen hareketli yay motoru, bıçak montajını etkilemez.
4/Ayırıcı ve Gerilim Cihazı   Ayırıcı ve gerilim cihazı, silikon çelik dilimleme doğruluğunu ve malzeme stabilitesini sağlamanın temel bileşenidir ve tasarımı, silikon çelik malzemenin kırılganlığı ve manyetik anizotropisini yüksek hassasiyetli dilimleme gereksinimiyle birleştirmelidir. Dilimlenmiş silikon çelik şeritler, birbirine dolanmayı veya sürtünmeyi önlemek ve düzgün bir sarım sağlamak için kılavuz makaralar, kılavuz plakalar veya kademeli kesme tekerlekleri vasıtasıyla birbirinden ayrılır.   Silikon çeliğin dilme ve sarma işlemleri, dalgalı kenarları, kaymayı veya daralmayı önlemek için açma, dilme ve sarma sırasında sabit gerilimi korumak üzere disk frenli veya pnömatik ayarlı kapalı devre gerilim kontrol sistemi gerektirir.   Silikon çelik dilme makinesinin ayırıcı ünitesi, fiziksel ayırma ve yönlendirmeli kılavuzlama yoluyla dilme şeritlerinin düzgünlüğünü ve yüzey kalitesini garanti ederken, gerilim cihazı ise kapalı devre kontrolü ve dinamik ayarlamaya dayanarak malzeme taşıma stabilitesi sorununu çözer.   Ara parça boyutu Φ100×Φ200*3 Ara parça boyutu Φ200×Φ160×7 Ara silindir Dikey kaldırma Basınç plakası tipi: Basınç plakası, ideal aşağı doğru basınç gerilimini elde etmek için bir silindir tarafından tahrik edilir.

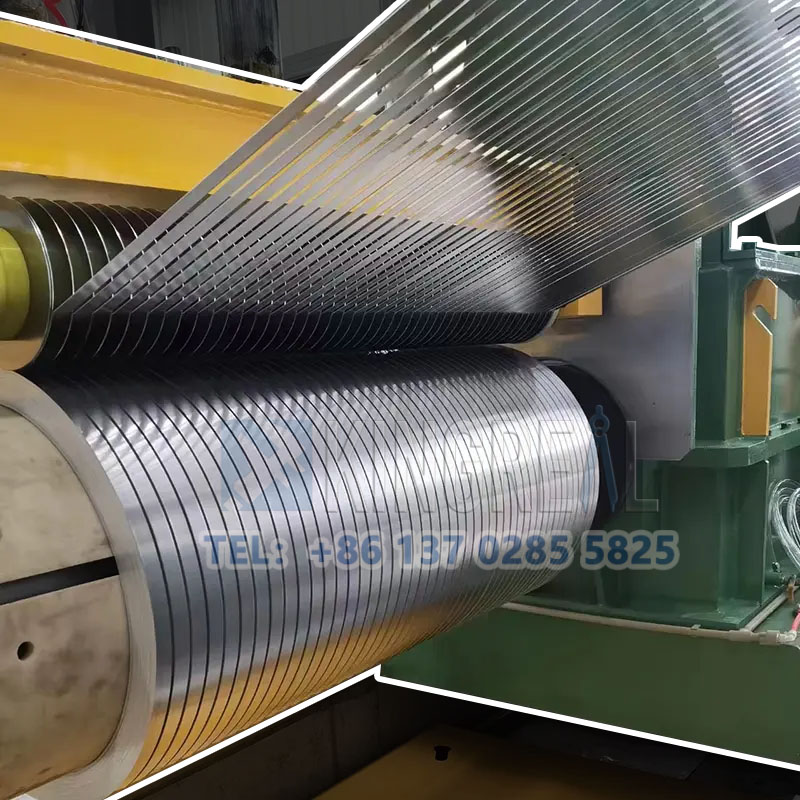

5/Silikon Bobin Dilme Hattı İçin Hidrolik Geri Sarma   Silikon çelik dilme makinesinin sarıcı ünitesi, dilme işleme hattının sonundaki temel ekipmandır ve dilme işlemi sırasında kesilen silikon çelik dar şeritlerin bobinler halinde yeniden sarılmasını ve bobinlerin düzgünlüğünün, gerilim stabilitesinin ve yüzey kalitesinin sağlanmasını amaçlar.   Servo motor tahrikli veya pnömatik olarak ayarlanmış kapalı devre gerilim sistemi ile silikon çelik dilme ve sarma cihazı, sarma işlemi sırasında sabit gerilimi koruyarak, gerilimdeki dalgalanmalar nedeniyle silikon çelik levhanın kenarlarında dalgalanma veya kayma gibi olayların oluşmasını önler. Silikon çelik bobini tutmak için hidrolik genleşme ve büzülme makarası veya hava genleşme mili kullanılır; bobinin maksimum çapı Φ600-1700 mm'ye ulaşabilir; destek tabanı dikey plaka aracılığıyla manşon ile sabitlenir ve bazı ağır hizmet ekipmanlarında bobini desteklemek için yüksekliği ayarlanabilir teleskopik çubuk bulunur.   Taşıma kapasitesi 15 ton Çelik bobinin iç çapı Φ508mm Ana mil malzemesi 42CrMo 55# çelikten yapılmış, su verilmiş ve temperlenmiş, sert krom kaplı yüzeyli kavisli levha. Klipsli çeneler Silindir tahrikli genişleme ve daralma Çelik bobinin dış çapı MAKSİMUM: Φ1800mm İtme plakası Silindir tahrikli Fren sistemi Disk freni Ana motorun gücü AC110Kw motor

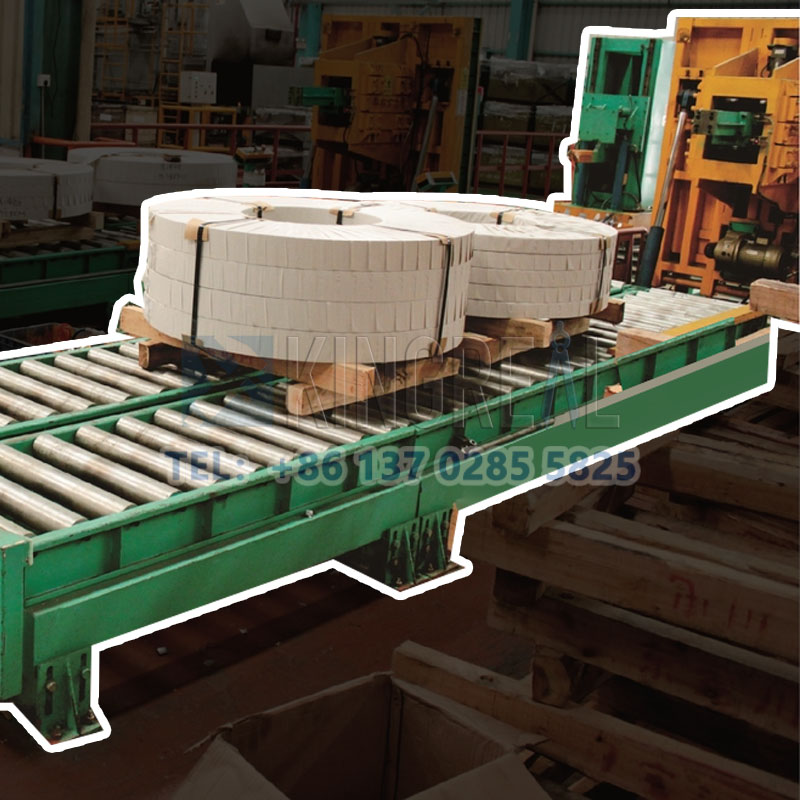

Silikon Bobin Dilme Hattı İçin Opsiyonel Bobin Paketleme Hattı

KINGREAL SLITTING, müşterilerine bobin işleme fabrikalarının bobin işlemeden paketlemeye ve ikincil işleme tamamlandıktan sonra taşımaya kadar otomatik balyalama süreçlerini gerçekleştirmelerine ve bobin işlemenin verimliliğini ve hassasiyetini artırmalarına yardımcı olmak için tam otomatik bobin balyalama hatları sağlayabilir.

Üretim uygulamasına alınan tam otomatik metal dilme ve balyalama hattı, bobin işleme fabrikalarının pazar rekabet gücünü artırmasına ve uzun vadeli üretim faydaları elde etmesine yardımcı olabilir!

Tek Noktadan Tam Süreç Hizmeti

Özel tasarım:

KINGREAL SLITTING, müşterinin gerçek üretim senaryosuna, proje kapasite standartlarına, üretim süreci detaylarına, proje çizimlerine, üretim parametrelerine, saha koşullarına ve diğer temel verilere dayanarak, özel olarak tasarlanmış CRGO Silikon Çelik Bobin Dilme Makinesi üretim çözümü sunmaktadır.

Tüm proje tasarım süreci boyunca, KINGREAL SLITTING ayrıca müşterinin bulunduğu ülke ve bölgedeki endüstri üretim standartları, ekipman erişim politikaları, çevre koruma ve güvenlik düzenlemeleri ve diğer ilgili gereklilikler hakkında kapsamlı bir araştırma yapacak ve çeşitli uyumluluk standartlarını ekipman tasarım detaylarına entegre edecektir.

Makine imalatı:

KINGREAL SLITTING, hammadde seçiminden, ana parçaların işlenmesine, hassas parçaların parlatılmasına, ekipman montajına ve yarı mamul ürün kalite kontrolüne kadar tüm üretim sürecini kapsayan, standartlaştırılmış, geliştirilmiş ve tamamen kapalı döngülü bir üretim ve imalat süreçleri seti oluşturmuştur.

Her ekipmanın mükemmel kaliteye, istikrarlı performansa ve uzun kullanım ömrüne sahip olduğundan emin olun.

Test makinesi:

CRGO Silikon Çelik Bobin Dilme Makinesinin genel imalatı tamamlandıktan sonra, KINGREAL SLITTING çift aşamalı bir makine muayene sürecine başlayacaktır. İlk olarak, KINGREAL SLITTING teknik ekibi kapsamlı bir iç deneme gerçekleştirecektir.

İç testleri başarıyla geçtikten sonra, KINGREAL SLITTING, müşterilerini resmi olarak fabrikaya davet ederek makineyi bizzat çalıştırmalarına ve ekipmanın çalışma etkilerini incelemelerine olanak tanıyacaktır. Ekipmanın çeşitli fonksiyonlarının, çalışma parametrelerinin ve işleme etkilerinin müşterinin proje üretim standartlarına tam olarak uymasını sağlamak için tüm süreç boyunca müşterilerle işbirliği yaparak çeşitli performans testlerini tamamlayacaktır.

Makine kurulumu:

CRGO Silikon Çelik Bobin Dilme Makinesi müşterinin fabrikasına teslim edildikten sonra, KINGREAL SLITTING, kapıdan kapıya tek elden kurulum hizmetleri sunmaktadır. Profesyonel mühendislerden oluşan bir ekip, müşterinin üretim sahasına zamanında ulaşarak, ekipmanın boşaltılması ve konumlandırılması, makinenin komple kurulumu, hat çekimi ve parametre başlatma gibi tüm kurulum işlerinden tamamen sorumludur ve ekipmanın hızlı bir şekilde devreye alınmasını ve üretime hazır hale gelmesini sağlar.

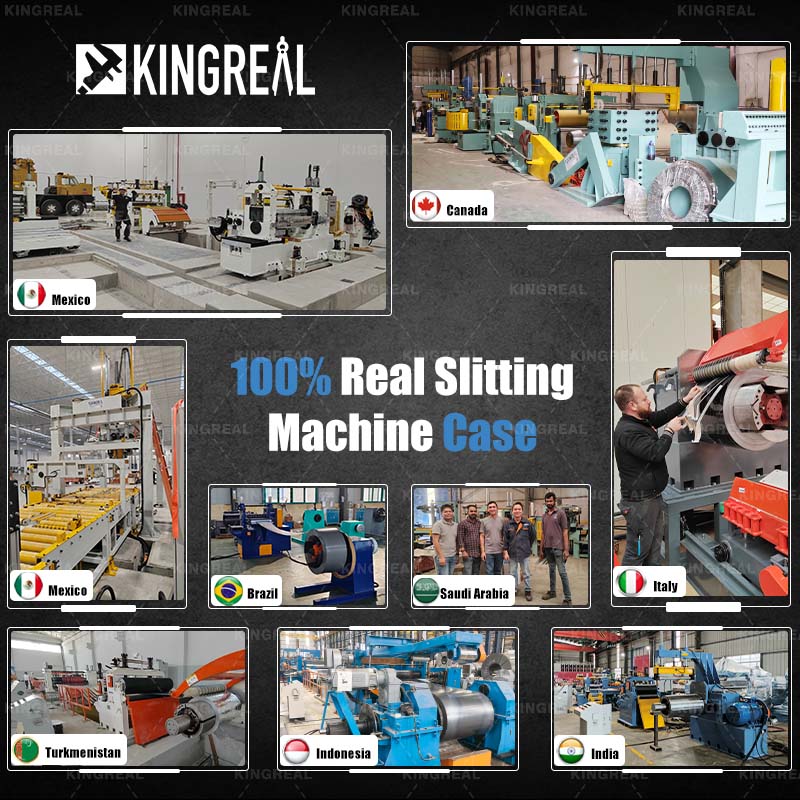

Küresel Metal Bobin Dilme Hattı Projeleri

Bugüne kadar, KINGREAL SLITTING Tam Otomatik Metal Dilme Makineleri dünyanın birçok ülkesinde başarıyla kullanıma sunulmuş ve Meksika, Kanada, Brezilya, Türkmenistan, Hindistan, Endonezya, Suudi Arabistan ve İtalya gibi birçok denizaşırı pazarda örnek teşkil eden Tam Otomatik Metal Dilme Makinesi projelerini başarıyla tamamlamıştır.

KINGREAL SLITTING, yurtdışı projelerinin her birinin uygulanması sırasında yerel üretim standartlarına, ticaret düzenlemelerine ve müşterinin bireysel ihtiyaçlarına titizlikle uyar ve özelleştirilmiş tasarımdan, üretime ve imalata, kurulumdan, satış sonrası işletme ve bakıma kadar eksiksiz hizmet sunar.

Yüksek kaliteli ve istikrarlı ekipman performansı ile profesyonel ve titiz tam hizmet anlayışı, dünyanın dört bir yanındaki müşterilerden büyük beğeni ve oybirliğiyle övgü kazanmıştır. Yurtdışında iyi bir itibar ve marka güvenilirliği biriktirmiştir. Aynı zamanda, çok sayıda istikrarlı uzun vadeli ortak edinmiş olup, tekrar satın alma iş birliği ve referans siparişleri sürekli olarak artmaktadır.

Neden KINGREAL SLITTING CRGO Silikon Çelik Bobin Dilme Makinesini Seçmelisiniz?

Tasarım yetenekleri

KINGREAL SLITTING, sektör lideri 3D görselleştirme tasarım yeteneklerine sahip, deneyimli ve son derece yetenekli bir profesyonel Ar-Ge ve tasarım ekibine sahiptir.

Planlama aşamasında ekip, müşteri ihtiyaçlarına göre ekipmanın 3 boyutlu tasarım modelini doğru bir şekilde çizebilir, yüksek çözünürlüklü 3 boyutlu makine çalışma animasyonları üretebilir ve CRGO Silikon Çelik Bobin Dilme Makinesinin genel yapısını, iç yapısını, çalışma prensiplerini, çalışma prosedürlerini ve saha uyarlama etkilerini kapsamlı ve üç boyutlu olarak gösterebilir.

Sertifika koruması

CRGO Silikon Çelik Bobin Dilme Makinesi erişim standartları, düzenlemeleri ve dünyanın farklı ülke ve bölgelerindeki politikalara yanıt olarak, KINGREAL SLITTING eksiksiz bir uyumluluk belgelendirme sistemine sahiptir ve müşterilerine CE, CSA ve CUL gibi çok sayıda uluslararası yetkili sertifikayı hedefli bir şekilde sunarak, çeşitli ülkelerin yerel ekipman erişim özelliklerine, ticaret standartlarına ve üretim uyumluluk gereksinimlerine tam olarak uyum sağlamaktadır.

Tüm sertifikasyon işlemleri uluslararası endüstri standartlarına sıkı bir şekilde uyularak gerçekleştirilir ve tüm süreç doğrulanabilir, güvenilir ve etkilidir. Eksiksiz bir uluslararası sertifikasyon sistemi, müşterilerin ekipman ithalat ve ihracat gümrük engelleri, üretimde uyumsuzluk ve güvenlik kabulünde başarısızlık gibi çeşitli risklerden kaçınmalarına etkili bir şekilde yardımcı olur ve ekipmanın üretime sorunsuz bir şekilde girişini ve gümrük işlemlerinin sorunsuz bir şekilde tamamlanmasını kapsamlı bir şekilde sağlar.

Küresel hizmet

KINGREAL SLITTING, dünyayı kapsayan kapsamlı bir hizmet sistemi kurmuştur. Müşterinin hangi ülkede veya bölgede olduğuna bakılmaksızın, hızlı ve verimli bir şekilde yanıt verebilir ve özel hizmetler sunabilirler.

Çevrimiçi olarak, müşterilerimizin günlük üretimde karşılaştığı çeşitli sorunları hızlı bir şekilde çözmek için 7/24 danışmanlık, soru-cevap, teknik rehberlik, sorun giderme, uzaktan parametre hata ayıklama ve diğer hizmetleri sunuyoruz.

Çevrimdışı olarak, profesyonel mühendislerden oluşan bir ekip, ekipman kurulumu ve hata ayıklama, uygulamalı eğitim, satış sonrası denetim, ekipman bakımı, yükseltmeler ve dönüşümler gibi bire bir özel hizmetler sunmak üzere sınır ötesine gönderilebilir.

Daha Fazla Metal Bobin Dilme Hattı Üretim Çözümü

KINGREAL SLITTING, farklı sektörlerde, farklı malzemelerde ve farklı üretim kapasitelerinde müşterilerin üretim ihtiyaçlarına yanıt olarak, güçlü program özelleştirme yeteneklerine sahiptir ve müşterilerin gerçek üretim kalınlığı, işleme malzemeleri, üretim hassasiyeti, üretim kapasitesi ölçeği ve diğer temel ihtiyaçlarına göre özel makine imalat çözümleri geliştirebilir.

KINGREAL LITTING, çeşitli plaka işleme senaryolarına uyum sağlayabilir.

Malzeme kalınlığına göre, farklı kalınlıktaki levhaların işleme ihtiyaçlarını tam olarak karşılayacak şekilde, Hafif Kalibre Dilme Makineleri, Orta Kalibre Bobin Dilme Hatları ve Ağır Hizmet Tipi Çelik Dilme Makinelerinin üretimini özelleştirebilir.

İşlenecek malzemeye göre, bakır şerit bobin dilme hatları, karbon çelik dilme makineleri, alüminyum çelik bobin dilme makineleri, silikon bobin dilme hatları, paslanmaz çelik dilme makineleri ve diğer ekipmanları özel olarak üretebilir.
