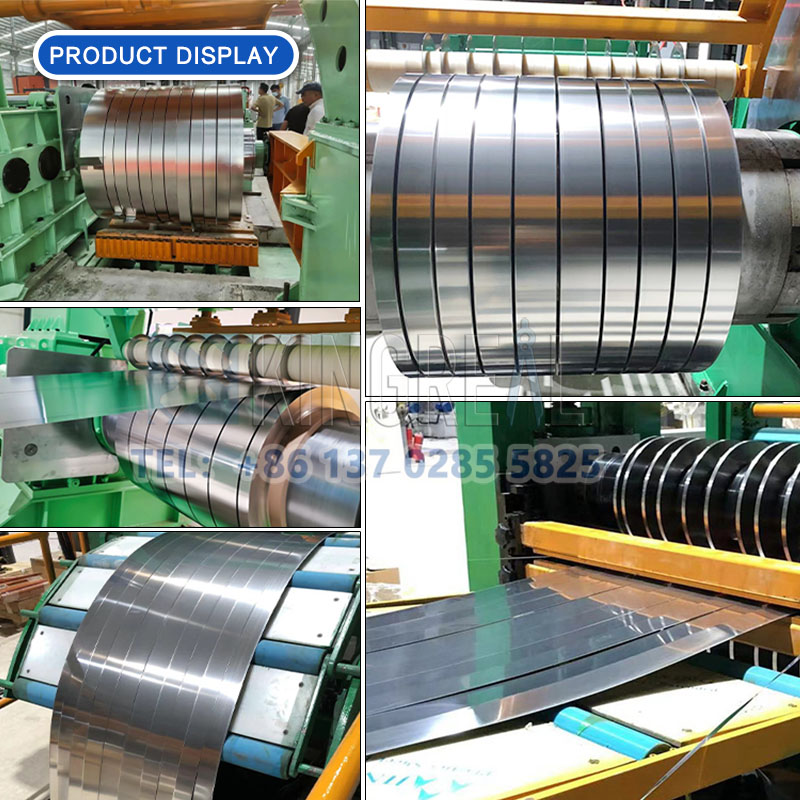

Orta Kalınlıkta Bobin Dilme Hattı

Orta kalınlıkta bobin dilme hattı nedir?

Çelik rulo dilme makinesi, çelik dilme hattı, rulo dilme hattı veya metal dilme makinesi olarak da bilinir ve teneke levha, galvanizli demir, silikon çelik levha, soğuk haddelenmiş şerit, paslanmaz çelik şerit ve alüminyum şerit gibi ruloları dilme ve kesme işlemleri için özel olarak tasarlanmış bir cihazdır. Rulo dilme makinesi, metal ruloları önceden belirlenmiş çeşitli genişliklerde şeritlere hassas bir şekilde kesebilir ve bu şeritleri daha sonra kullanılmak üzere küçük rulolar halinde sarabilir. Transformatör, motor imalatı ve metal şeritlerin hassas bir şekilde kesilmesini gerektiren diğer endüstrilerde, çelik rulo dilme hattı vazgeçilmez bir ekipmandır.



Orta Kalınlıkta Bobin Dilme Hattı, 3-6 mm kalınlık aralığındaki metal bobinlerin işlenmesi için özel olarak tasarlanmıştır. Hassas kesim yeteneği ve istikrarlı performans elde etmek için PLC kontrol sistemi, hassas seviyeleme cihazı ve keskin dilme bıçağı grubu kullanır. Orta Kalınlıkta Bobin Dilme Hattı, şeritlerin dilme işlemini verimli bir şekilde tamamlayabilir ve kesilen dar şeritleri daha sonraki kullanım için bobinler halinde geri sarabilir. Orta Kalınlıkta Bobin Dilme Hattı, kullanımı kolaydır, mükemmel kesim kalitesine, yüksek malzeme kullanımına sahiptir ve kesim hızı, çeşitli üretim ihtiyaçlarını karşılamak için kademesiz olarak ayarlanabilir. Orta Kalınlıkta Bobin Dilme Hattı ekipmanı, metal şerit kesimi için özel olarak tasarlanmıştır. Kullanımı kolaydır, yüksek kesim kalitesine, makul bir yapıya sahiptir ve üretim verimliliğini artırır.



Orta kalınlıkta bobin dilme hattı esas olarak açma, malzeme konumlandırma, şerit dilme ve bobinleme gibi çeşitli temel parçalardan oluşmaktadır. Her bir bağlantı, tüm üretim sürecinin istikrarını ve verimliliğini sağlamak için özenle tasarlanmıştır.

Bobin Dilme Hattı İçin Başlıca Teknik Özellikler

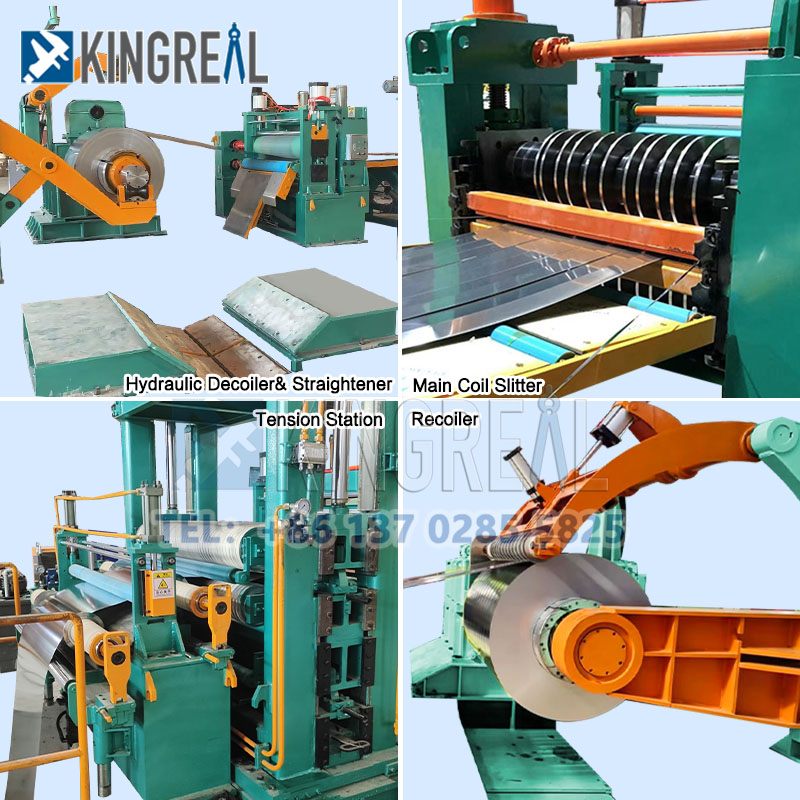

Çelik Bobin Dilme Hattının Ana Bileşen Detayları Nelerdir?

1/ Çelik Bobin Dilme Makinesi İçin Yükleme Arabalı Hidrolik Bobin Açıcı

Çelik levha kaynaklı çerçeve, hidrolik genleşme ve büzülme mandreni

Miktar: 1 adet

35 ton taşıma kapasitesi

Çelik bobinin iç çapı Φ508mm

Çelik bobinin dış çapı MAKSİMUM: Φ1800mm

Açma tamburunun yay plakalı yapısı Çift başlı yapı

Çelik bobinleri depolama tablasından bobin açma makinesinin makarasına taşımak için kullanılan, hidrolik motorla kontrol edilen ve kaldırma işlemi hidrolik silindirle kontrol edilen bu araba, çelik bobinleri taşır, bobinlerin iç çapını genişletir, bobinleri açar ve boşaltır veya geri dönüştürür. Bobinleri destekler ve çelik şeritlere gerilim sağlar; bir çerçeve, bir ana mil, bir genişletme ve daraltma makarası, bir açma ve presleme cihazı, bir yardımcı destek, bir fren cihazı ve bir güç ünitesinden oluşur.

2/ Yüksek Hızlı Bobin Dilme Hattı İçin Basma ve Sıkıştırma Cihazı

Miktar: 1 set

Malzeme GCr15

Sıkıştırma silindirlerinin sayısı/çapı: 2×Φ180mm

Tesviye silindirlerinin sayısı ve çapı: 5×Φ120mm

Miktar: 1 set

İletim modu Silindir tahrikli kesme, hidrolik silindirle çalışır.

Kesme modu: Yukarıdan aşağıya doğru kesme

Düzensiz kafa plakalarını kesmek için kullanılır. Sonraki işleme hazırlık yapılır. Silindirle tahrik edilen makas bıçakları arasındaki boşluk, farklı kalınlıktaki plakaları keserken manuel olarak ayarlanabilir. Dört taraflı makasın bıçakları değiştirilebilir ve dönüşümlü olarak kullanılabilir. Kesim yukarıdan aşağıya doğru yapılır.

3/ Metal Bobin Dilme Hattı İçin Döngüleyici Tasarımı

Dilme makinesi ile besleyici arasındaki çelik bant hızının senkronizasyonunu ve tamponlanmasını kontrol etmek için kullanılır. Tabla, yüzeyinin çizilmemesini sağlamak için naylon levhadan yapılmıştır. Üç çift elektrikli göz, çukurda yeterli depolama kapasitesini korumak için çelik bandın konumunu kontrol eder.

4/Çelik Bobin Dilme Makinesi İçin Presleme Cihazı

Miktar: 1 set

Plaka genişliği 500-1650 mm

Genişlik ayarlama yöntemi: El çarkı ile sola ve sağa ayarlama.

Dikey silindir malzemesi GCr15 çelik

Sıkıştırma silindiri Φ150mm×1650mm

Çelik levhanın kaymasını önlemek için levhanın genişlik yönünde konumlandırma amacıyla kullanılır. Levhanın genişlik yönünün her iki tarafına dikey makaralar yerleştirilmiştir, bunlar ilgili kayar yuvalarına sabitlenmiştir ve kayar yuvalar, farklı levha genişliklerine uyum sağlamak için kılavuz ray üzerinde levhanın genişlik yönünde hareket edecek şekilde yağ silindiri tarafından ayarlanır.

5/Ana Çelik Bobin Dilme Makinesi

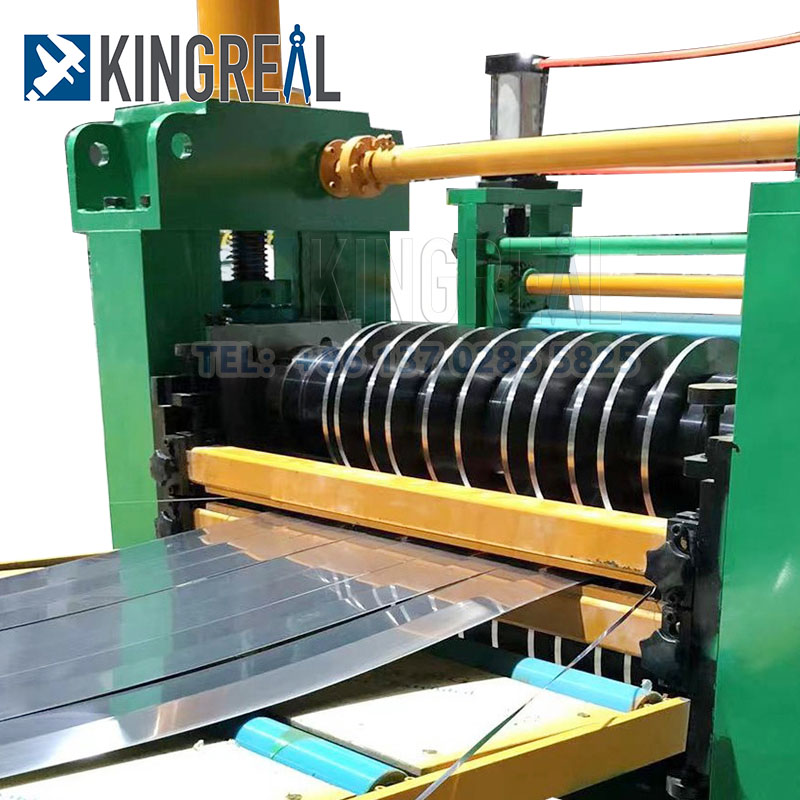

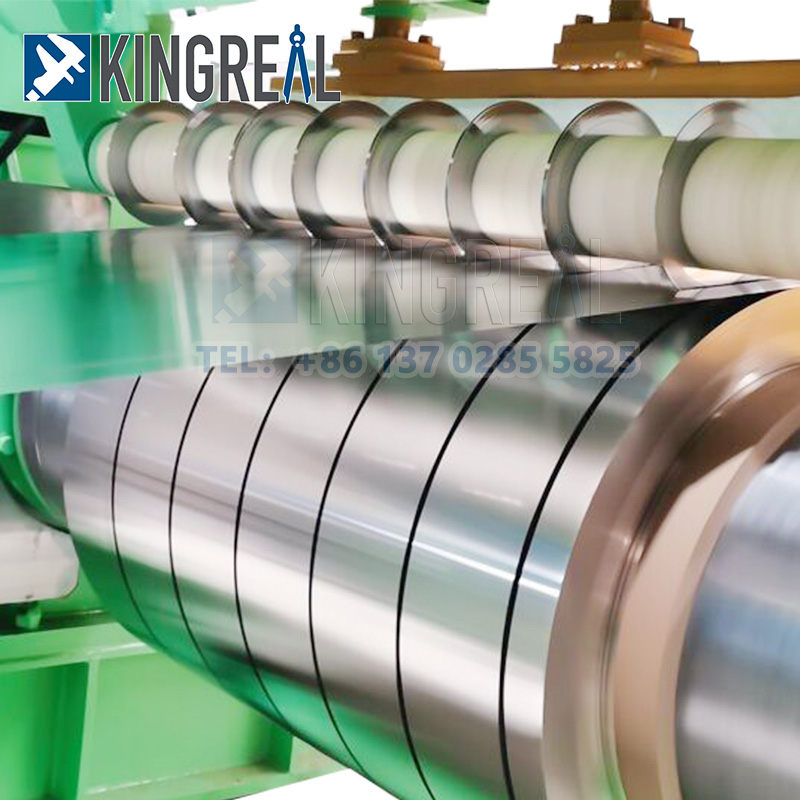

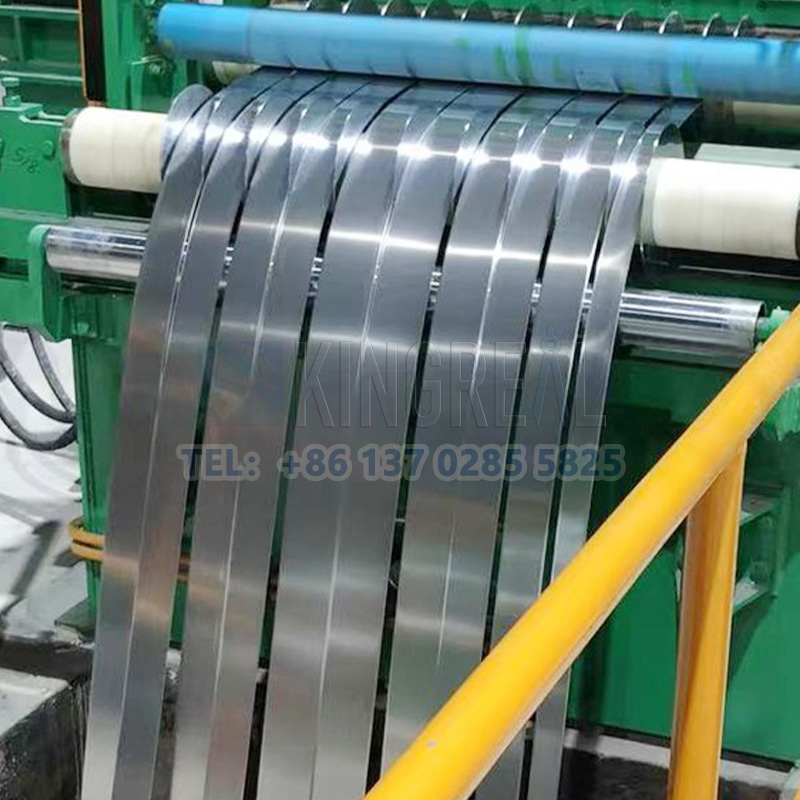

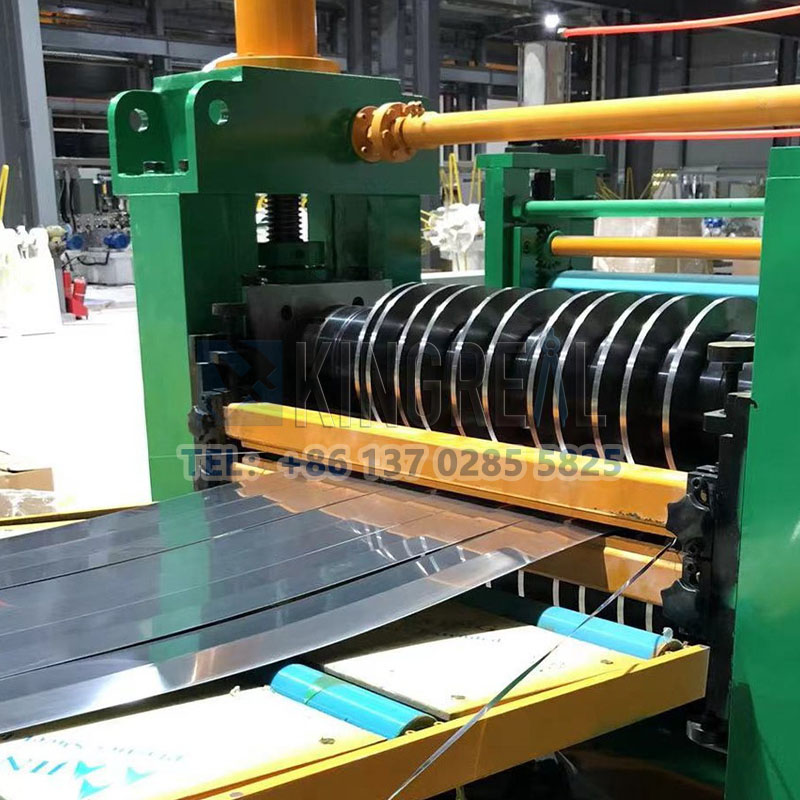

Çelik dilme makinesi, şeridi çeşitli genişliklerde uzunlamasına kesen bir cihazdır. Kombine ara parçanın değiştirilmesiyle, kesilen ürünün genişliği esnek bir şekilde değiştirilebilir. Bıçak mili ayarı, alt milin sabitlenmesi ve üst milin sonsuz dişliye senkronize olarak ayarlanması yöntemiyle yapılır; bu sayede üst ve alt miller arasındaki boşluk hassas bir şekilde kontrol edilebilir. Üst ve alt bıçak milleri, eksenel sabitleme olarak somunlarla sabitlenir ve üst ve alt bıçak mili uçlarında bıçak koruma kılıfları bulunur. Yan taraftan açılan çerçeve (motor tahrikli) kullanılır, bu da bıçakların değiştirilmesini kolaylaştırır.

6/ Metal Dilme Hattı İçin Hurda Toplama

Metal dilme makinesi ekipmanının artık kenar toplama cihazı, metal levhaların dilme işlemi sırasında kesimden kaynaklanan artık kenarları otomatik olarak geri kazanmak için kullanılan özel bir ekipmandır. Temel işlevi, otomatik tasarım sayesinde artık kenarların sürekli olarak toplanmasını sağlamak, işlem sırasında duruş sürelerini önlemek ve üretim verimliliğini ve işletme güvenliğini artırmaktır. Alt plaka, bağlantı çubuğunun 180° dönmesini sağlamak için bir motor tarafından tahrik edilir, çift toplama silindirlerinin konumunu değiştirerek duruş sürelerini önler; kayar yatak ve vida çubuğu birbirine bağlanarak artık kenarların sarım sırasında eşit şekilde dağılmasını ve sarım kalitesinin iyileştirilmesini sağlar.

Dilme ve toplama rafı, farklı kesim pozisyonlarındaki hurda kenarlarının toplanmasına uyum sağlamak için dilme braketi boyunca hareket edebilen bir dişli rafı aktarım sistemi ile donatılmıştır; toplama borusu, hurda kenarlarını doğrudan toplama kutusuna taşımak ve böylece dağınık kirliliği azaltmak için negatif basınç sistemine bağlanmıştır.

7/Ayrılma Öncesi Gerilim Sönümleme Cihazı

Gerdirme makinesinden geçerken üst üste yığılmayı önlemek ve toplamayı kolaylaştırmak için, uzunlamasına kesimden sonra şeritleri ayırın. İki takım ayırma diski bulunmaktadır. Ayırma diski mili, kolay değiştirme ve temizlik için çalışma tarafından çıkarılabilir. Gerdirme makinesi, dilimleme işlemi sırasında malzemenin düz ve kırışıksız olmasını ve dilimlemeden sonra dar şeritlerin katmanlar arası yer değiştirmeyi önlemek için eşit şekilde sarılmasını sağlamak üzere bobin gerilimini dinamik olarak ayarlar.

Ön ayırma çerçevesi: Bağımsız bir kılavuz ray çerçevesi kullanır. Çerçeve, iki adet sert krom kaplı kılavuz çubuk vasıtasıyla ana çerçeveye bağlanır. Ayırıcı, ayırıcı miline monte edilir. Ayırıcı mili, ayırıcıların ve manşonların takılması için makine gövdesinden dışarı çekilebilir, bu da oldukça kullanışlıdır; ön ayırma çerçevesi, ana çerçeveye göre yukarı ve aşağı hareket edebilen ve istenilen yükseklikte durabilen bir silindirle donatılmıştır.

Gerilim tablası: Yan plakalı bir kemer geçidi, üst bir iskele, alt bir ped, üst bir ped ve bir silindirden oluşur. Yün keçe, üst ve alt pedlere sabitlenebilir. Plakalı kayış, üst ve alt pedler arasından geçerek pedi sıkıştırır ve gerilim oluşturur. Üst ped, iki silindir tarafından senkronize olarak tahrik edilir.

8/Metal Dilme Hattı İçin Geri Sarma Cihazı

Sarma cihazı, kesilmiş metal şeridi düzgün bir şekilde bobine sarmak ve nihai ürünün kalitesini sağlamak için sabit bir gerilim sağlamaktan sorumludur. Tasarımı, kesilmiş malzemenin sarım sıkılığını, kenar düzgünlüğünü ve üretim verimliliğini doğrudan etkiler. Sarma makinesi bir çerçeve, bir makara, bir iletim sistemi, bir genleşme ve büzülme sistemi, bir fren sistemi, bir yağlama sistemi, bir hidrolik sistem vb. bileşenlerden oluşur.

Motor, bobin sarma makinesinin ana milini döndürür. Genleşme ve büzülme silindiri, ana mil üzerindeki kızağın hareket etmesine ve kaymasına neden olacak gerilimi sağlar ve kama şeklindeki kızak ve kızak yer değiştirerek bobinin genleşmesini ve büzülmesini sağlar.

Ölçü aleti bobin dilme hattı nasıl çalıştırılır?

Öncelikle malzeme giriş depolama tablasına yerleştirilir ve ardından giriş arabasıyla açıcıya taşınır. Giriş kılavuz silindiri ve malzeme açma cihazı tarafından ön işlemden geçirildikten sonra şerit, düzleştirme makinesine girerek düzleştirilir. Kaynak işlemi gerekiyorsa, kaynak makinesine girer (yedek alan).

Ardından, açılı kesici (ayrılmış alan) şeridi keser ve yan kılavuz cihazı yardımcı olur.

Bundan sonra şerit, dilimleme makinesine girerek dilimlenir ve ortaya çıkan artıklar, hurda makinesi tarafından işlenerek atık taşıma cihazından dışarı gönderilir. Çıkış ilmekleyicisi ve gerilim tablası cihazı, şeridin sabit gerilimini korumaktan sorumludur.

Son olarak, çıkıştaki çapraz kesme ve kılavuzlama cihazı tarafından daha fazla işlemden geçirildikten sonra, şerit sarıcı tarafından küçük bobinler halinde sarılır ve çıkış ön uç silindiri ve çapraz kol depolama cihazından düzenli bir şekilde dışarı verilir.

Tüm süreç boyunca, makine grubunun 7 motorunun tamamı, kullanıcıların çeşitli ihtiyaçlarını karşılamak üzere istikrarlı ve güvenilir bir çalışma sağlamak için invertörler tarafından kontrol edilir.
