Otomatik Boy Kesme Makinesi

Otomatik Boy Kesme Makinesi Açıklaması

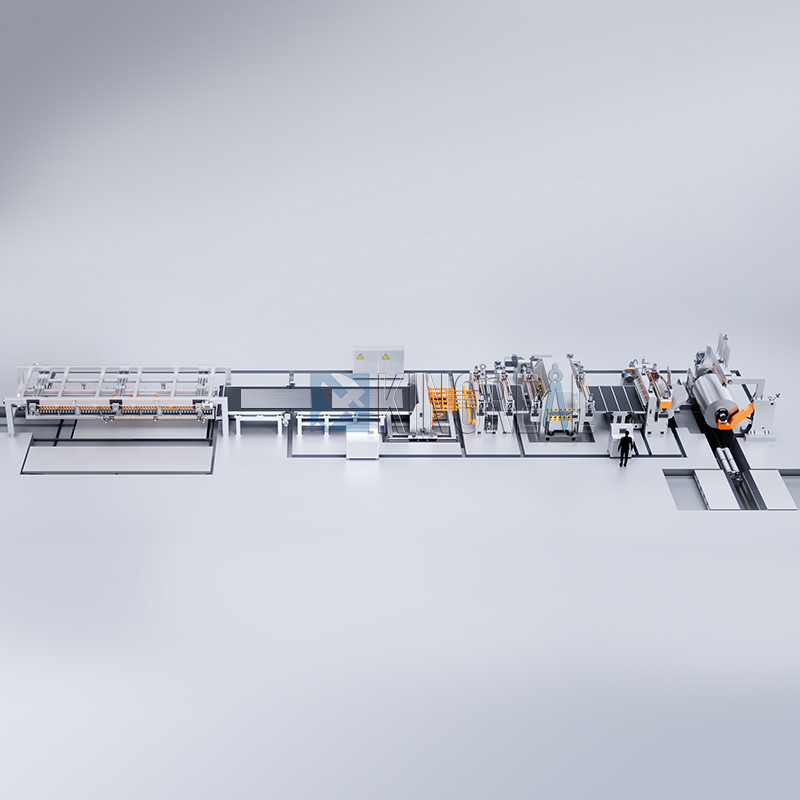

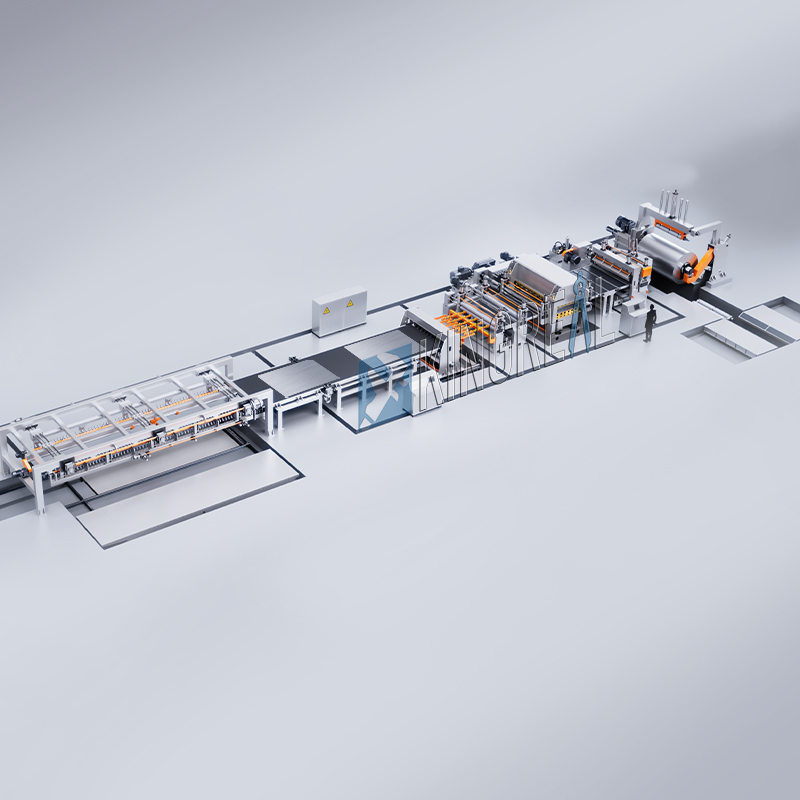

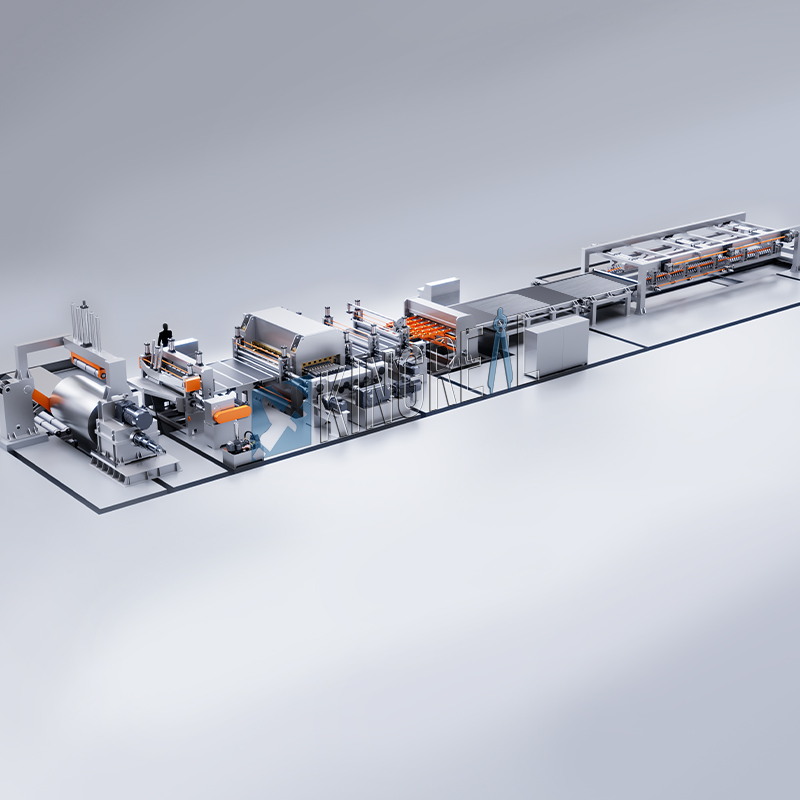

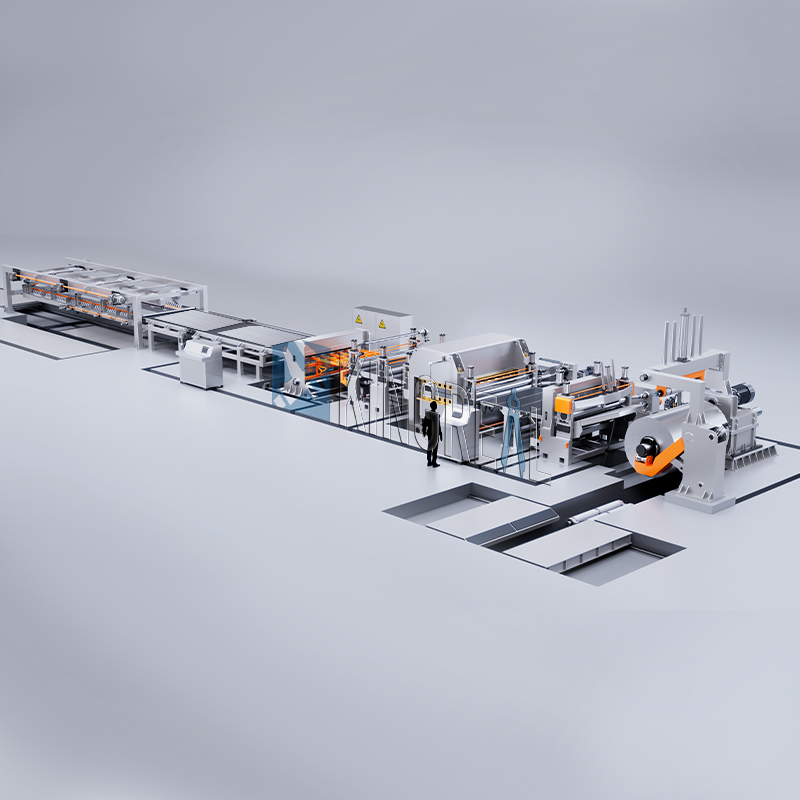

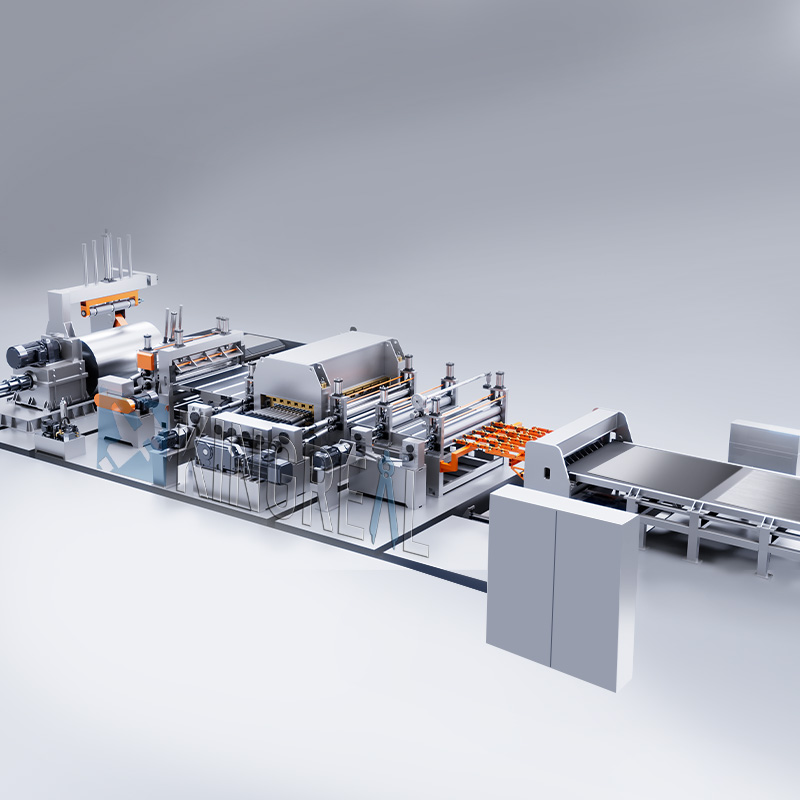

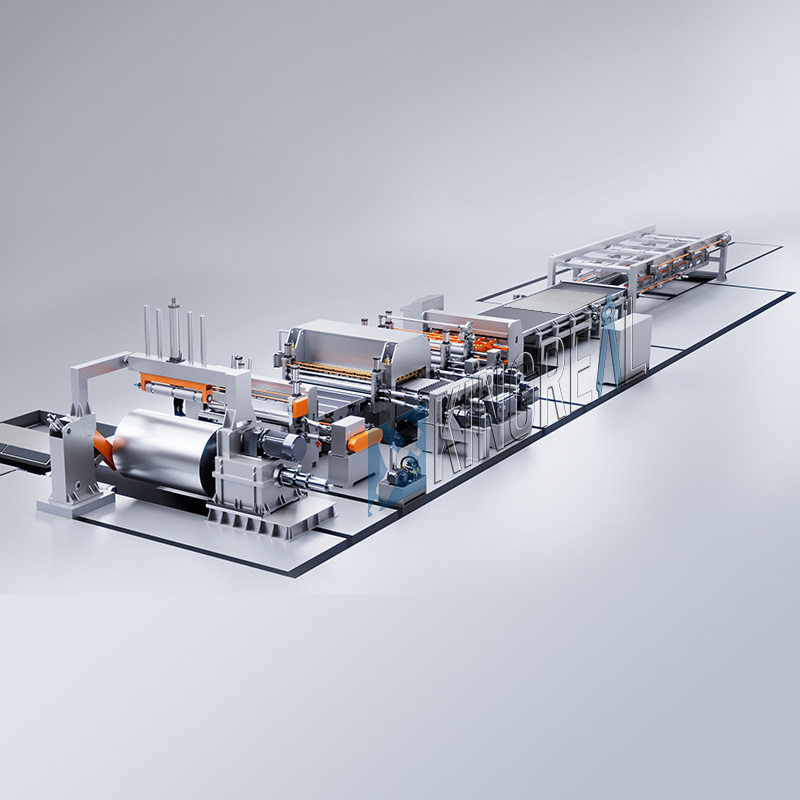

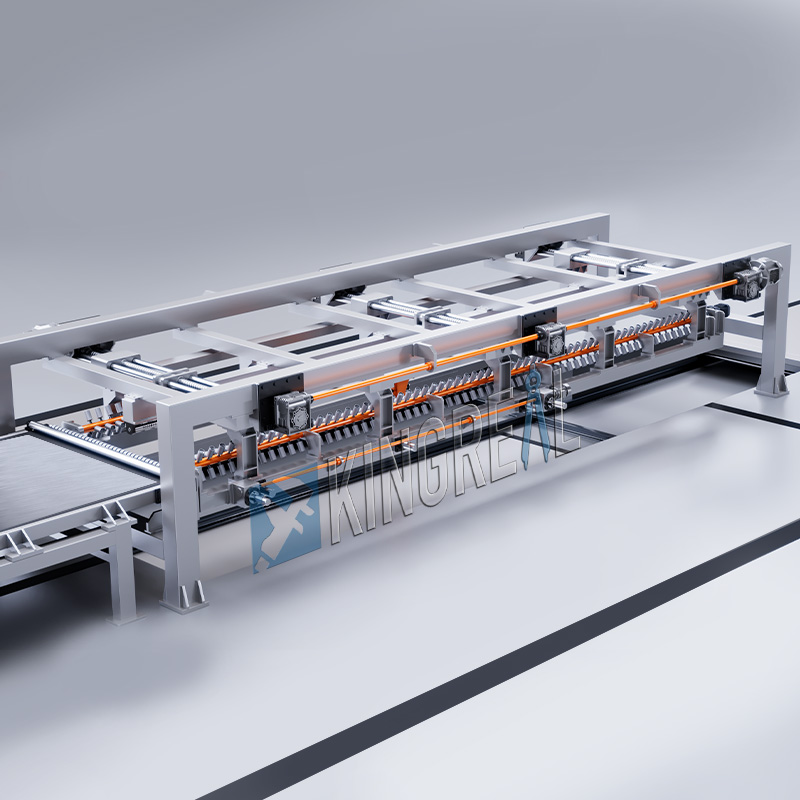

Otomatik boy kesme makinesi (geniş metal düzeltme ve boyutlandırma hattı/yüksek hızlı hassas tesviye ve kesme sistemi olarak da bilinir), çelik işleme endüstrisi için özel olarak tasarlanmış, şerit malzemenin hareket halindeyken doğru boyda kesilmesini sağlamak için dinamik bir kesme takımı sistemi kullanan tam otomatik bir sac sonlandırma sistemidir. KINGREAL SLITTING otomatik boy kesme makinesi, sürekli besleme işlemi sırasında kesme parametrelerini (kesme uzunluğu ±0,25 mm ve besleme hızı dahil) gerçek zamanlı olarak ayarlamak için kapalı devre servo kontrol sistemini yenilikçi bir şekilde benimser ve geleneksel duruş süresi kesme işleminin verimlilik darboğazını etkili bir şekilde ortadan kaldırır ve alüminyum/çelik sac işleme verimliliğini %300'e kadar artırır.

Altı silindirli tesviye makinesi, 1600 mm genişliğindeki bobinlerin gerilim giderme işlemi için 21 silindirli kompozit düzeltme teknolojisiyle donatılmıştır. Bu sayede, bitmiş panellerin düzlüğü uluslararası standartlara uygun olur (metrekare başına kalınlık hatası ≤ 0,25 mm) ve geleneksel işlemle oluşan dalgalı deformasyon kusurları tamamen ortadan kaldırılır. Alman Siemens PLC ve Omron sensör sisteminin sinerjik kontrolü sayesinde, otomatik boy kesme hattının maksimum çalışma hızı 100 m/dak'yı aşar ve bu, pnömatik kaldırma kolu ve yüksek basınçlı hava üfleme ve yavaşlatma cihazıyla birlikte, rulo açıcıdan tesviyeye, boy kesme makinesinden kenar kesmeye ve istiflemeye kadar tam süreçli akıllı bir üretim sistemi oluşturur.

Otomatik Boy Kesme Makinesinin Özelliği

1. Akıllı kontrol sistemi entegrasyon avantajı. KINGREAL SLITTING otomatik boy kesme hattı, Almanya, Siemens/Japonya, Mitsubishi vb. gibi firmalardan ithal edilen yüksek performanslı PLC sistemini kullanır ve metal boy kesme hattının açma, düzleştirme ve kesme gibi tüm proses otomasyon kontrolünü modüler programlama ile gerçekleştirir. Metal boy kesme makinesi, çeşitli malzeme kesim ihtiyaçlarını karşılamak için lazer mesafe ölçer, gerçek zamanlı geri bildirimli sac deformasyon verileri ve bıçak boşluğunun otomatik olarak düzeltilmesiyle birleştirilmiş beş eksenli CNC sayısal kontrol sistemiyle donatılmıştır.

2. KINGREAL SLITTING otomatik boy kesme makinesi, nadir toprak kalıcı mıknatıslı servo motor (YASKAWA Σ-7 serisi gibi) ve planet redüktörü entegre ederek ±%1 tork kontrol hassasiyeti ve ≤0,1 ms tepki hızı sunar. Çelik boy kesme hattı, basınç ve akış hızının çift kapalı devre kontrolüyle donatılmış Rexroth A10VO eksenel pistonlu pompa setini kullanır ve 16000 KN kesme kuvveti altında kararlı bir çıkış sağlar.

3. Akıllı üretim yönetimi özellikleri. Otomatik boy kesme hattı, yüksek çözünürlüklü CCD görüntü sistemi (algılama doğruluğu 0,02 mm/m²) ve lazer kodlayıcı ile donatılmış olup, gerçek zamanlı levha uzunluğu ölçümü (±0,25 mm) ve kusur tespiti sağlar. Çelik boy kesme makinesinde, insan-makine arayüzü aracılığıyla 200 grup işlem parametresi önceden ayarlanmıştır ve 0,2-25 mm kalınlık, 650-25 mm kalınlık ve 650-25 mm kalınlık, 25 mm kalınlık ve 650-2500 mm genişlik desteklenmektedir.

Otomatik Boy Kesme Hattının Teknik Özellikleri

Otomatik Uzunluk Kesme Hattı için Ana Bileşen Detayı

1. Boy Kesme Hattı Pilot Ünitesi, Kelepçeleme Ünitesi, Beş Silindirli Düzeltme Ünitesi

Boy Kesme Hattı Pilot Ünitesi, sac malzemenin üretim hattına girdiği ilk işlemdir ve rulo açma kılavuzu ve bant geçirme yardımcısı işlevlerini üstlenir. Çift silindirli karşı basınç yapısına sahiptir ve elektromanyetik hız ayarlı motor, rulonun başını bir sonraki iş istasyonuna çekmek için karşı silindirin dönüşünü sağlar.

Boy Kesme Hattı sıkıştırma cihazı, AC servo motor (Yaskawa Σ-7 serisi gibi) ve planet dişli kutusu kombinasyonunu kullanır ve tork kontrol hassasiyeti ±%1'dir. Üst ve alt sıkıştırma silindirleri (sert krom kaplamalı yüzey, sertlik HRC58-62), 0,1-3,0 mm sac kalınlığı çalışma koşullarında kaymayan rulo beslemesini sağlamak için hidrolik silindirler aracılığıyla 20-50 kN sıkıştırma kuvveti uygular.

Boy kesme bobin hattı beş silindirli tesviye makinesi, "2 üst ve 3 alt" asimetrik silindir sistemi düzenini benimser; üst silindir grubu sabit kızak üzerine sabitlenmiştir, alt silindir konfigürasyonu ise hidrolik kaldırma mekanizmasıdır. Tesviye silindirinin malzemesi, plakanın dalga deformasyonunu ortadan kaldırmak için harmonik zayıflama düzeltme prensibiyle yüksek frekanslı söndürme işlemi uygulanmış 45# çeliktir ve düzlük ≤0,25 mm/m²'ye ulaşabilir.

2. Boy Kesme Makinesi Boy kesme makinesi, atık kenar malzeme alma makinesi

Bölünmüş kesme makinesi, hassas taşlama kılavuz rayı ile uzunlamasına kesme genişliğinin kademesiz ayarlanmasını sağlamak için hidrolik kilitleme mekanizması aracılığıyla ayarlanabilir genişlik ara parçası tertibatının (kalınlık toleransı ±0,05 mm) modüler tasarımını benimser.

Boy kesme hattının atık kenar alma makinesi, sac işleme hattının temel yardımcı ekipmanıdır ve esas olarak kesme ve dilme işleminden sonra metal atık kenarının otomatik olarak alınması için kullanılır. Boylamasına kesme veya enine kesme işleminde, sacın her iki tarafındaki boy kesme kenarı (genellikle 3-50 mm genişliğinde), daha sonra nakliye ve geri dönüşüm için kompakt bir bobine sarılır. Bu işlem, atık malzemenin değerini, parçalama işlemine kıyasla %15-20 oranında artırabilir.

3. Altı silindirli kesme hattı düzeltme makinesi

Otomatik boy kesme hattı, haddelenmiş metal sacı düzleştirme etkisini elde etmek için düzleştirme makinesinden geçen altı silindirli 21 silindirli bir sac düzleştirme makinesi kullanır. Besleme çekme silindirleri, üst ve alt düzleştirme silindirleri, üst ve alt destek silindirleri, makine çerçevesi, üst silindirler için aşağı doğru baskı ayar cihazı, şanzıman sistemi vb. bileşenlerden oluşur. Çok katmanlı silindir yapısı sayesinde bobindeki artık gerilimi ve deformasyonu ortadan kaldırarak sac malzemenin yüksek hassasiyetli düzlüğe ulaşmasını sağlar.

4. Uzunluk Kesme Makinesi

Boy kesme hattının kesme makinesi, sac işleme hattının temel ekipmanıdır ve sürekli sac malzemeyi önceden belirlenmiş uzunluğa göre yüksek hassasiyetle kesmekten sorumludur. Çelik şerit, CNC bilgisayar kontrollü boy kesme cihazı tarafından ayarlanan uzunluğa göre üretilir ve sinyal, çelik şeridi otomatik olarak yatay olarak kesen ekipman olan makineye iletilir.

KINGREAL SLITTING Boy Kesme Hattının Avantajları

Bobin işleme ekipmanı üreticisi olarak KINGREAL STEEL SITTING, müşterilerinin hammadde parametrelerini, ikincil işleme uygulamalarını, tesis girdilerini, yerel pazar konumlandırmasını ve diğer faktörleri göz önünde bulundurarak en iyi Boy Kesme Hattı çözümlerini tasarlamaya ve üretmeye kendini adamıştır. Bu sayede tasarım özelleştirilebilir ve müşterilerimizin uzun vadeli üretim avantajları elde etmelerine yardımcı olunur.
