Döner Makasla Boy Kesme Makinesi

Yüksek Hızlı Boy Kesme Makinesi Hakkında Video

Döner Makasla Boy Kesme Hattı: Yüksek Hızlı Makas

Döner Makaslı Boy Kesme Hattı, soğuk haddelenmiş, paslanmaz çelik, alüminyum alaşımı ve diğer malzemelerin düzleştirilmesi ve kesilmesi için tasarlanmıştır. Döner aletin kesintisiz kesimi sayesinde yüksek hassasiyetli kesim işlemi gerçekleştirilir ve kesim ürünlerinin yüzeyinde oluşan girintiler büyük ölçüde azaltılarak kesim ürünlerinin kalitesi artırılır. Döner Makaslı Boy Kesme Hattı, özel kesim yüzeyi nedeniyle birçok metal levha kesme üreticisi tarafından tercih edilmektedir. Yaygın sabit bobinli boy kesme hatlarına kıyasla, döner kirişli boy kesme hattı makinesi daha yüksek bir kesim hızına sahiptir ve bu hız 80 m/dak'ya ulaşabilir.



 Döner Makasla Boy Kesme Hattı Temel iş akışı, metal bobini açıcıdan geçirerek düzleştirmek ve şeridin düz olmasını sağlamak için düzleştiriciye beslemektir. Düzleştirmeden sonra, şerit bir uzunluk ölçme ünitesinden geçer ve istenen uzunluk ayarlanır. Döner makasta dönen bıçaklarla kesilir ve son olarak düzgün istifleme için bir konveyör vasıtasıyla istife beslenir.

Boy Kesme Hattının Ana Çalışma Süreci

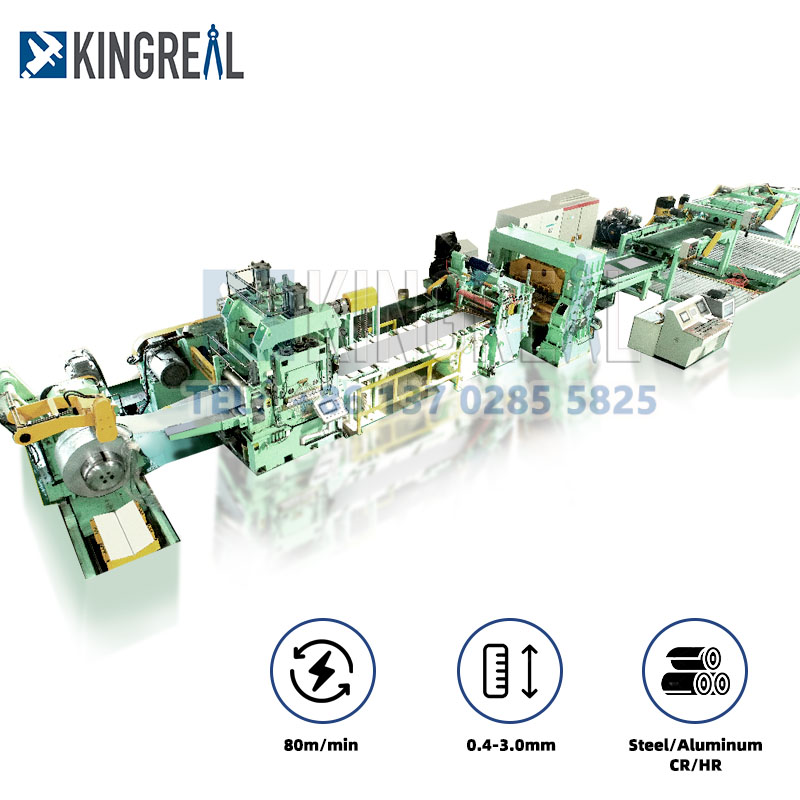

Hidrolik Bobin Açıcı -- Sıkıştırma ve Düzleştirme Makinesi -- Servo Kesim Uzunluğu Ayarlayıcı -- Döner Makas Makinesi -- Konveyör Bant -- Otomatik İstifleme Makinesi

Döner Makasla Boy Kesme Makinesinin Özellikleri

Hammadde: Çelik/Alüminyum/CR/HR

Bobin Kalınlığı: 0,3-3 mm

Bobin Genişliği: 400-1600

Bobin Ağırlığı: 20 Ton

Kesim Hassasiyeti: ±0,3 mm

Çalışma Hızı: 80 m/dak

Makas Sayısı: 150 adet

Ana Bileşen Detayı:

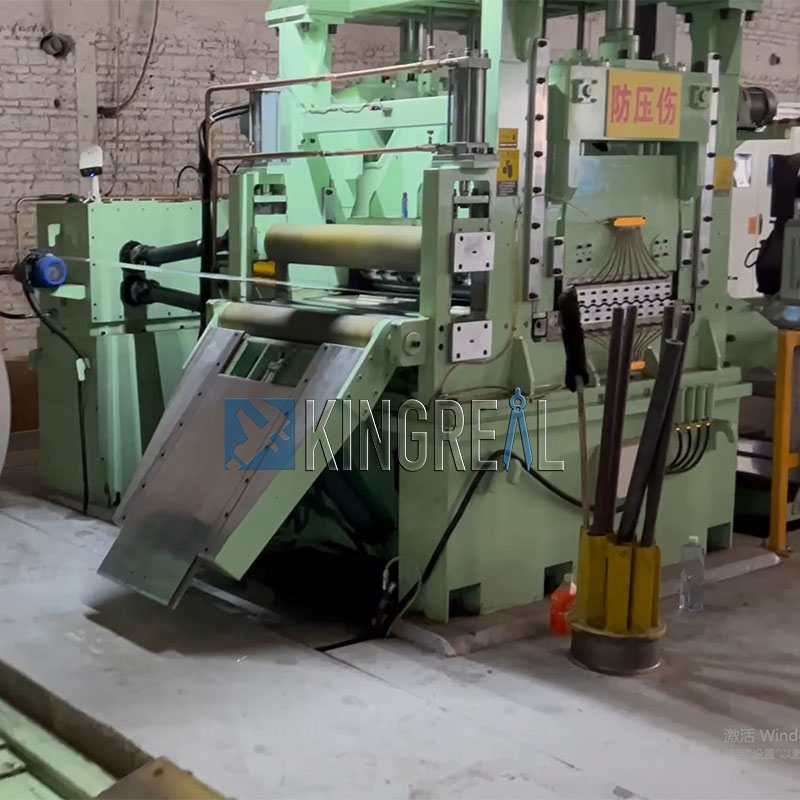

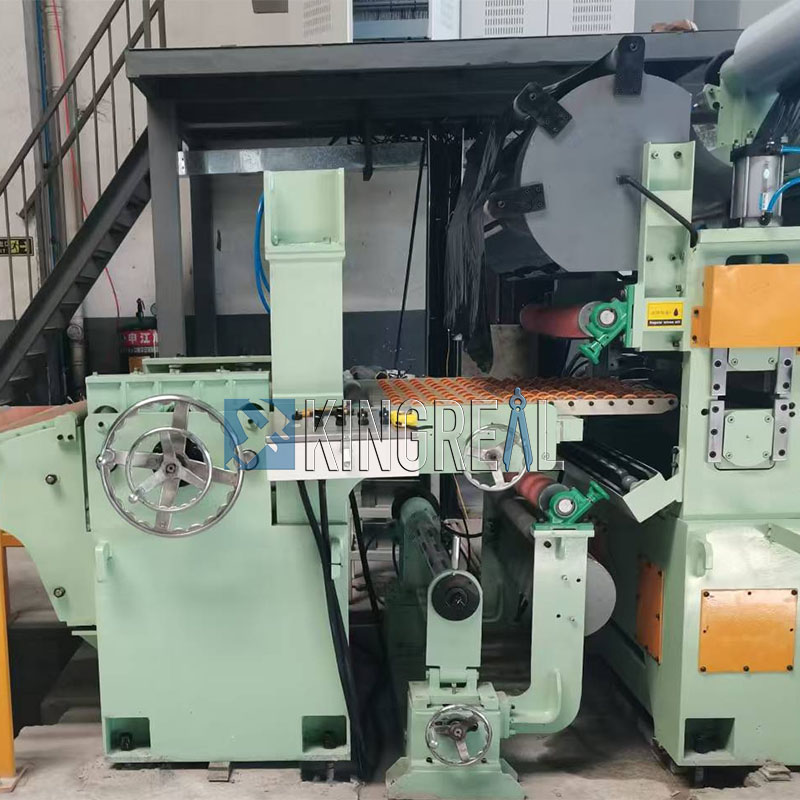

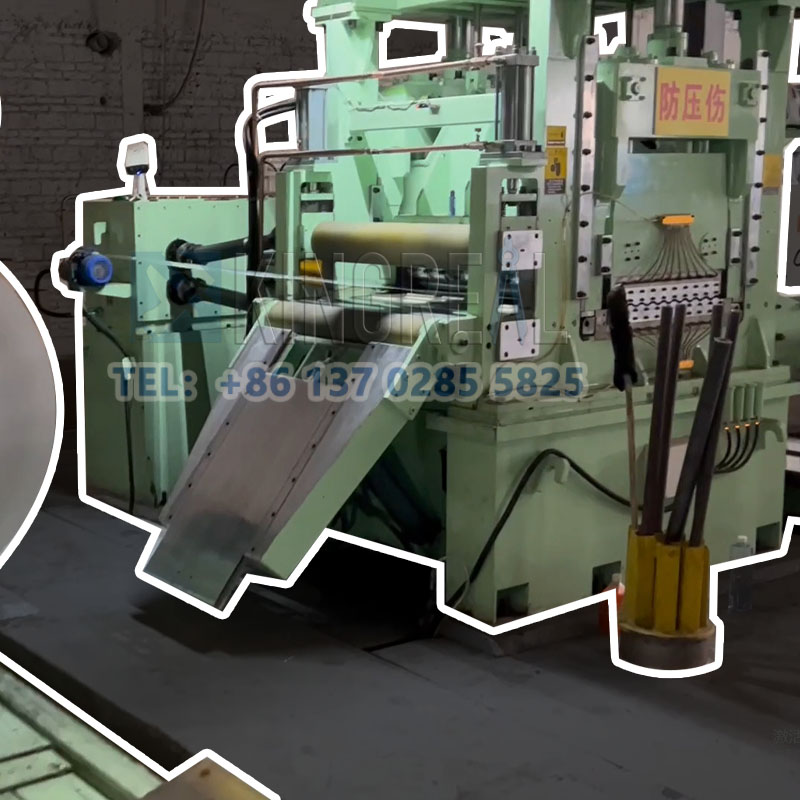

Ø Hassas Seviyeleyici

- Çoklu silindirli düzleme sistemi, ham madde üretim sürecinde metal levhaların veya şeritlerin düzensizliğini ortadan kaldırır.

- Metal levhaların veya şeritlerin kesimden önce ve sonra düzgünlüğünü koruduğundan emin olun, ayrıca malzemenin bükülmesini ve sonraki işlemleri etkilemesini önleyin. Düz malzemeler, döner kesim işlemi sırasında düz kesimler yapılmasına yardımcı olur ve genel işlemin doğruluğunu artırır.

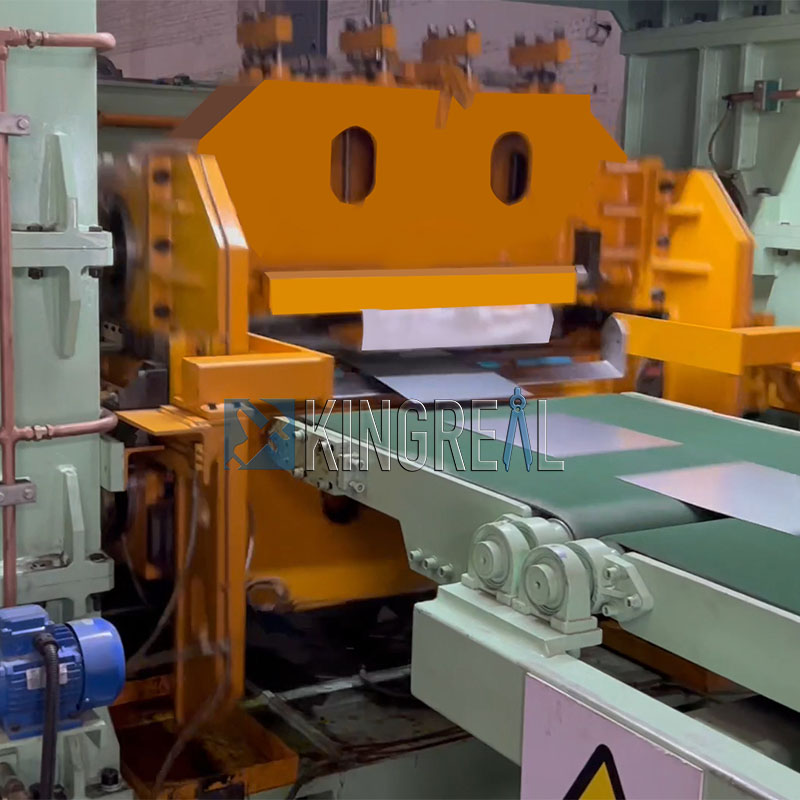

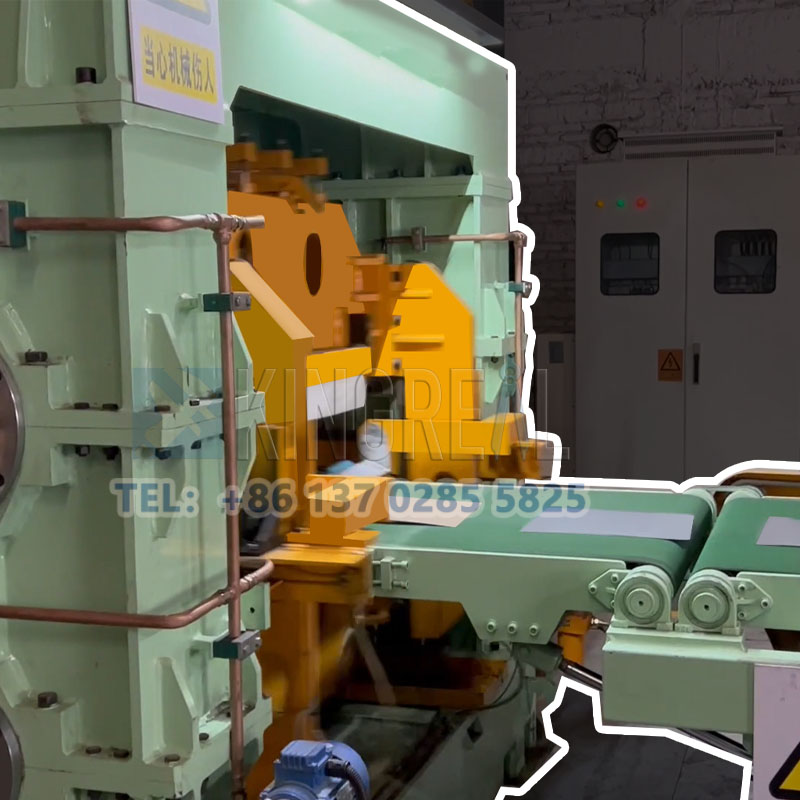

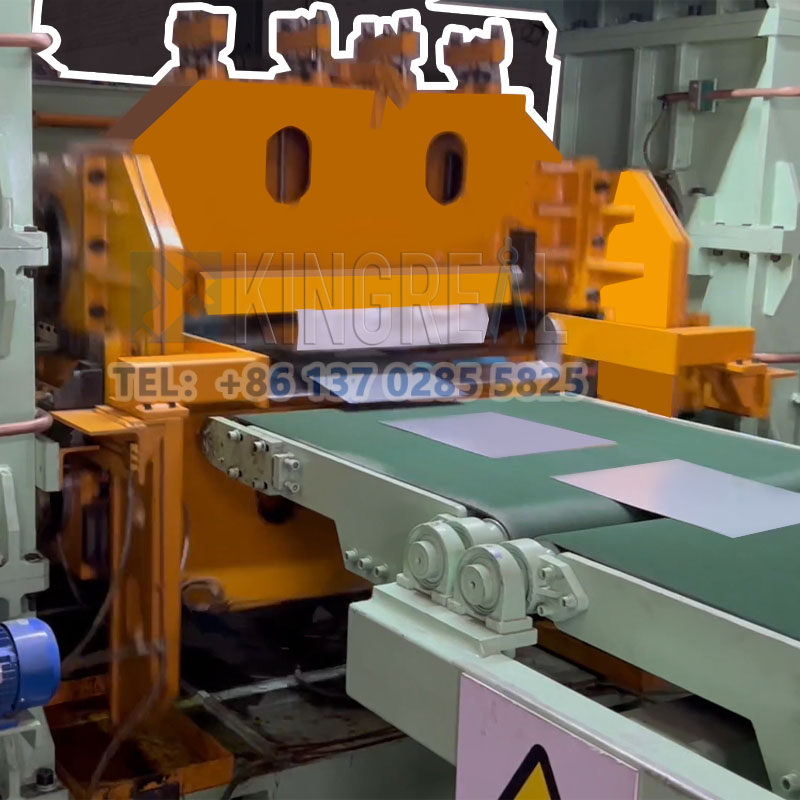

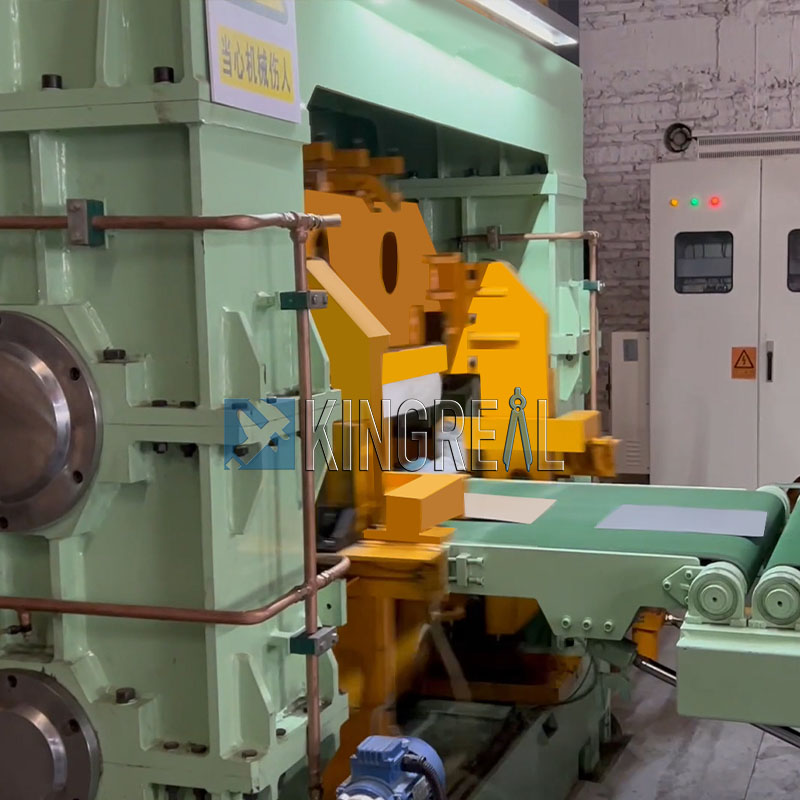

Ø Kesme İşlemi

Yeni ve geliştirilmiş CNC döner takipli giyotin tezgahlarını seçerek, müşteriler maksimum güvenlik, yüksek hassasiyet ve benzersiz kullanım kolaylığı ile modern bir teknolojiyi deneyimleyebilirler.

Bıçak aralığı ve kesim uzunluğu, malzeme seçimine ve kalınlığına göre otomatik olarak ayarlanır.

Düzgün dönen kesme aralığı: Döner kesmenin düzgün aralığı, kesme stabilitesini artırmaya, kalıp kayıplarını azaltmaya ve makinenin ömrünü uzatmaya yardımcı olur.

Ø Pnömatik sac destek sistemi

Entegre panel destek sistemi: Geniş ve ince levhaların sarkmasını önleyin ve pnömatik masa desteği ile daha hassas kesimler yapın.

Eşsiz Tasarımda Boy Kesme Makinesi

1. Tesviye Aletinin Özel Fonksiyonları:Bu ürün serisi, üst ve alt seviyeleyiciler arasındaki boşluğu ayarlayan iki servo motorlu bir seviyeleyici içerir. Sistem, ayarları kaydetmeye olanak tanıyan bir veri hafıza fonksiyonuna sahiptir. Aynı malzeme kalınlığını tekrar kullanırken, kalınlığı dokunmatik ekranda ayarlamanız yeterlidir ve üst seviyeleyici, kaydedilen boşluğa otomatik olarak ayarlanacaktır.

2. Düzleştirici Alt Destek Makaralarının Ayarlanmasının Özel Fonksiyonları:Doğrultma makinesi, malzeme dalgalanmalarına göre alt doğrultma silindirlerinin bükülmesini ayarlayan beş adet servo motorla tasarlanmıştır. Sistem ayrıca bu ayarları kaydetmek için bir veri hafıza fonksiyonuna da sahiptir. Aynı kalınlığı tekrar kullanırken, dokunmatik ekranda kalınlığı ayarlayabilirsiniz ve destek silindir grubu kaydedilen verilere otomatik olarak uyum sağlayacaktır.

3. Servo Kesme Makinesinin Özel Fonksiyonları:Servo kesme makinesi, üst bıçaklar arasındaki boşluğu ayarlayan bir servo motor içerir. Veri hafıza fonksiyonu bu ayarları kaydeder, böylece aynı kalınlığı tekrar keserken sadece dokunmatik ekranda kalınlığı ayarlamanız yeterlidir ve bıçaklar otomatik olarak kaydedilen boşluğa göre ayarlanır.

Bu özellikler, Döner Makasla Boy Kesme Hattının gelişmiş otomasyon ve hassasiyet yeteneklerini vurgulamaktadır. Servo motorların ve veri hafıza fonksiyonlarının dahil edilmesi, tutarlı kalite sağlar, kurulum süresini azaltır ve operasyonel verimliliği artırır. Bu hat, modern metal işleme endüstrilerinin yüksek taleplerini karşılamak üzere tasarlanmıştır ve metal şeritlerin belirli uzunluklarda levha veya saclara hassas ve verimli bir şekilde kesilmesini gerektiren uygulamalar için ideal bir çözümdür.

Döner Makasla Boy Kesme Makinesinin Avantajları

1. Hidrolik Aktarım:Sistem, sarkaçlı alet dayanağına sahip hidrolik aktarım kullanır. Çerçevenin genel kaynak işlemi, sağlam ve dayanıklı olmasını sağlar. Akümülatör silindirinin geri dönüş hareketi hem istikrarlı hem de hızlıdır, bu da verimli ve tutarlı bir çalışma sağlar.

2. Ayarlanabilir Vuruş Fonksiyonu:Bu makine ayarlanabilir strok fonksiyonuna sahiptir. Üst bıçak iki bıçakla, alt bıçak ise dört bıçakla donatılmıştır. Üst ve alt bıçaklar arasındaki boşluk bir kol yardımıyla ayarlanabilir, bu da hassas kesim için eşit bıçak boşluğu ayarlamalarını kolaylaştırır.

3. Güvenlik Özellikleri:Koruyucu ızgara ve elektrikli kilitleme sistemleri, operatörler için ek koruma sağlayarak güvenli çalışmayı garanti eder.

Sıkça Sorulan Sorular: Uçan Makaslama ve Döner Makaslama CTL Hattı Arasındaki Fark Nedir?

Döner Makasla Boy Kesme Makinesi, verimli ve hassas kesim için dönen bir aletle sac metalleri kesmek için kullanılan bir makinedir. Genellikle yüksek hızlı üretim hatlarında kullanılan bu makine, metal şeritleri hızlı ve hassas bir şekilde keserek keskin kenarlar ve kalite sağlar.

Öte yandan, Uçan Makaslı Boy Kesme Hattı, aleti hareket ettirerek metal şeritleri kesen bir makinedir. Uçan Makas kesici, şeridin hareketiyle senkronize edilir ve şerit belirli bir konuma geldiğinde, kesici şeridi hızla keserek sürekli ve verimli bir kesim sağlar.
