Ağır Ölçülü Uzunluk Kesme Hatları: 25MM Ultra Kalın Bobin İşleme Hattı

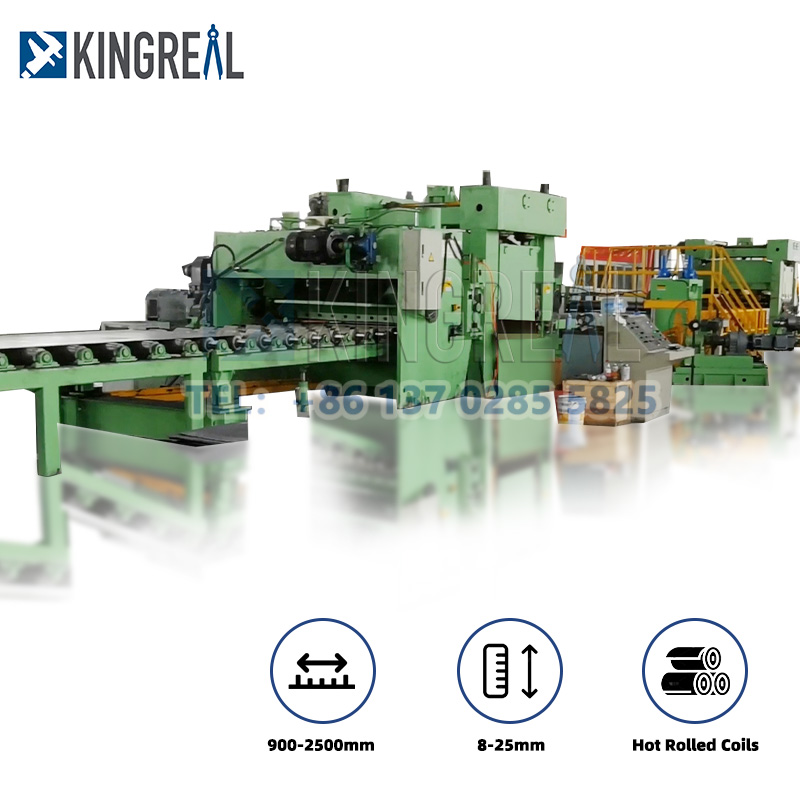

KINGREAL SLITTING Ağır Ölçülü Uzunluk Kesme Hatları, kalınlığı ulaşabilen büyük boyutlu çelik rulo rulolarını düzleştirebilir ve kesebilir 8-25 mm, genişliği ulaşabilir 900-2500 mmBu, bobin işleme teknolojisi alanında kesme-boyutlandırma hattında önemli bir atılımdır.
Ağır hizmet tipi boy kesme hattı, rulo açma, doğrultma, ölçme, kesme makinesi ve istifleme gibi çeşitli işlevleri yerine getirebilir. Kompakt boy kesme hattı prensibi, bir rulo hattının işlevlerini, rulo açma, düzleştirme ve malzemeyi besleme işlevlerini bir araya getirmeye dayanır. Bu, genellikle motorlu bir rulo açıcı ile birlikte bir düzleştirici besleme ünitesi veya motorlu bir rulo arabası ve çekmeli düzleştirici besleyici ve motorlu rulo açıcı ile birlikte bir düzleştirici besleme ünitesi gibi çeşitli konfigürasyonlarla sağlanır. Ağır hizmet tipi boy kesme hattı, soğuk veya sıcak haddelenmiş karbon çeliği, teneke sac, paslanmaz çelik ve yüzey kaplamalı diğer metal malzemelerin işlenmesinde yaygın olarak kullanılabilir. Bu çok yönlülük, onu çeşitli metal işleme uygulamalarında hayati bir araç haline getirir.
KINGREAL SLITTING, büyük çaplı metal bobinlerin özel karakteristiklerini karşılamak için aşağıdaki özelliklere sahip ağır çaplı CTL hattını tasarladı:

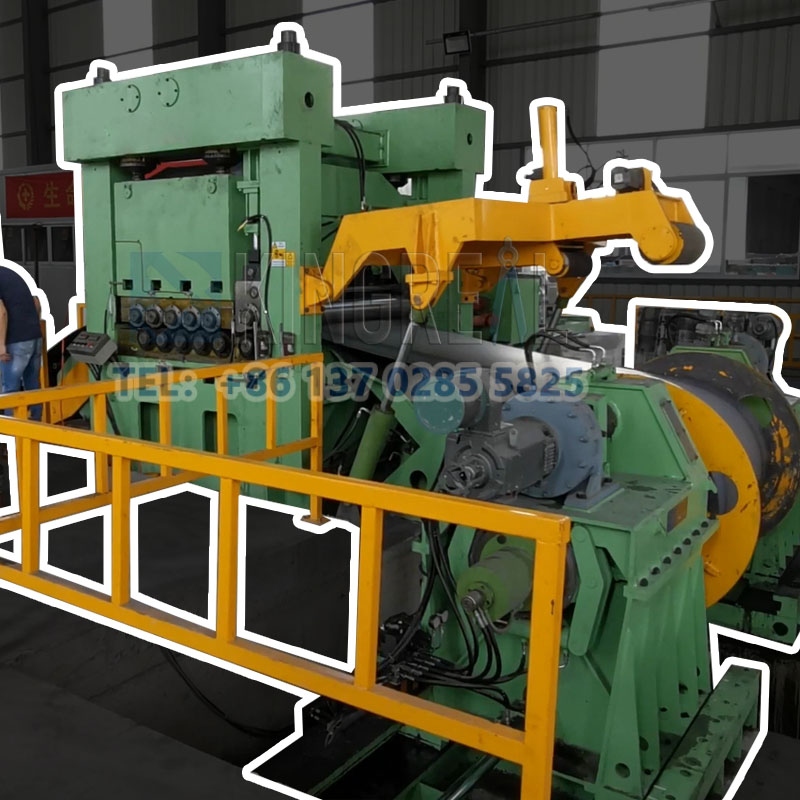

1. Boy kesme hattının bobin açıcısı, bobini sıkıştırmak için çift destekli çift konili üst presleme mekanizmasını kullanır ve yükleme kapasitesi 1000 kg'a kadardır.40 ton.

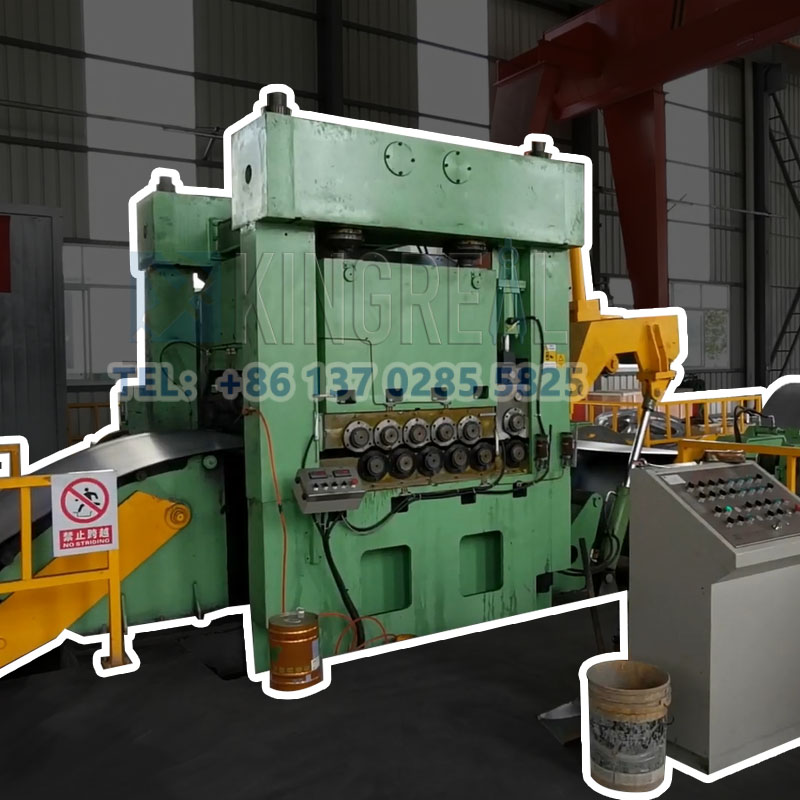

2. Boy kesme hattının tesviye ünitesi, iki silindirli sıkıştırma ve beş silindirli tesviye yapısına sahiptir. Motor, redüktör aracılığıyla, dağıtım kutusu ise üniversal mafsal mili tahrikiyle üst ve alt silindirleri çalıştırır.

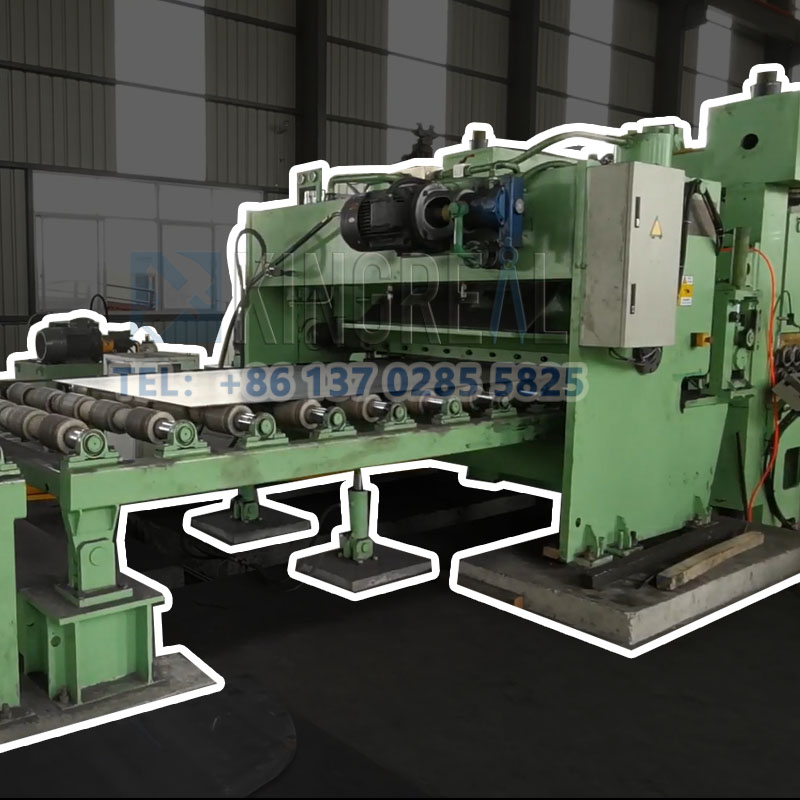

3. Boy kesme hattının ana bileşeni, NC boyutlandırma makinesi tarafından ölçülen sabit uzunluktaki levhayı kesmek için kullanılan uç kesme makinesidir. Servo motorla çalıştırılan kesme hızı yüksektir.

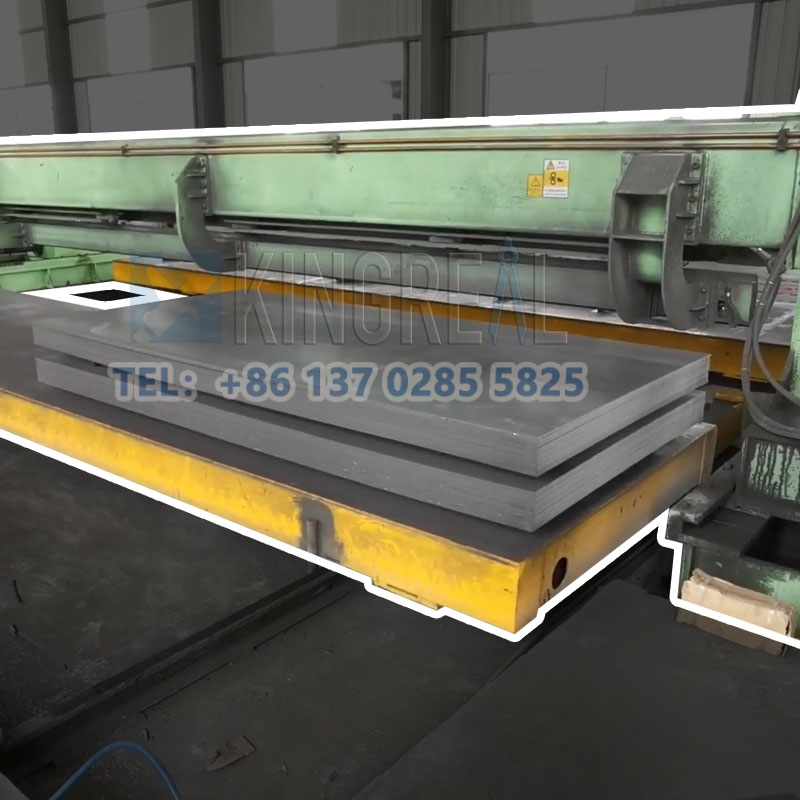

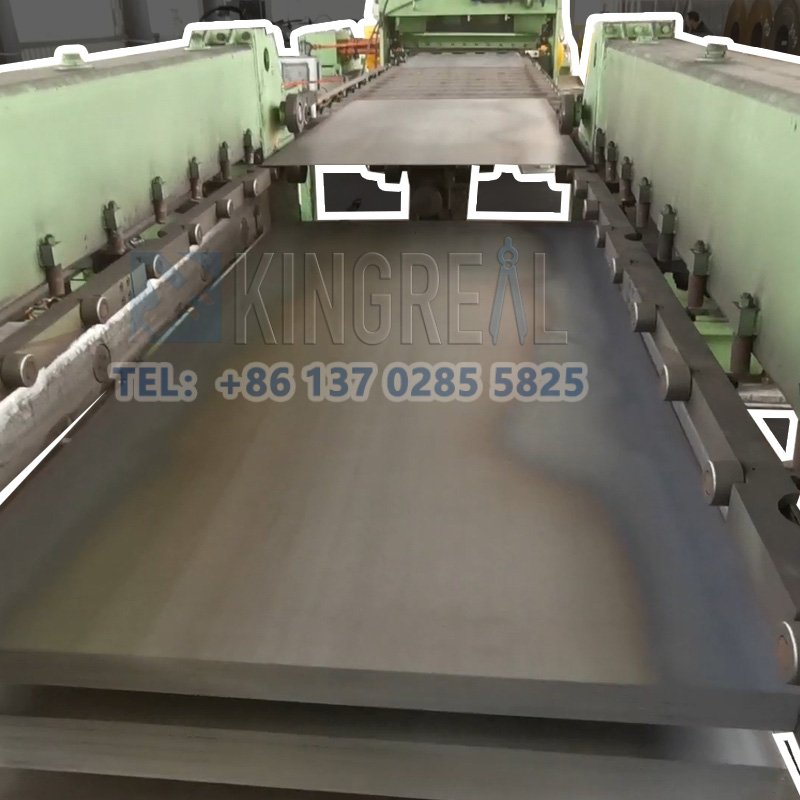

4. Konveyörden geçen sacları toplayıp otomatik olarak düzgün bir şekilde istiflemek için kullanılan gantry tipi sac istifleme makinesi. Sacları düzgün bir şekilde toplamak için pnömatik ve hidrolik mekanizmalar kullanılır.
Endüstriyel sektörde, özellikle otomotiv endüstrisinde gövde ve şasi hammaddesi olarak, ağır hizmet tipi boy kesme hatlarında üretilen büyük ebatlı ağır metal saclara olan talep yaygındır. Bu kalınlıktaki malzeme kullanılarak, genel yapısal mukavemet ve güvenlik önemli ölçüde artırılabilir.
Ağır Hat Boy Kesme Hatları: Teknik Özellikler
| 1 | Malzeme | İK |
| 2 | Kalınlık | 8,0-25,0 mm |
| 3 | Malzeme genişliği | 900-2500 mm |
| 4 | Bobin dış çapı | ≤Φ2200mm |
| 5 | Bobinin maksimum ağırlığı | 35T |
| 6 | Kırpma hattı hızı | 0-20m/dak (kademesiz hız ayarı) |
| 7 | Elektrik bağlantısı | 415V/50Hz/3 Faz |
| 5 | Güç tüketimi | 380 kW |
CTL Hattı Ana Bileşen Spesifikasyonu
◇Bobin Yükleme Arabası
V şeklinde yüzey Naylon levha ile kaplanmış yüzey
Yük taşıma kapasitesi 30T
Kaldırma silindiri özellikleri FAΦ200×600ST
Trolley seyahat gücü Motor
Arabanın seyahat hızı 7m/dak
◇Hidrolik Rulo Açıcı
Yük taşıma kapasitesi 30T
Çelik bobinin iç çapı Φ508 mm; Φ610 mm; Φ760 mm
Çelik bobinin dış çapı MAKS: Φ2200mm
Yay plakasının genleşme ve büzülme aralığı Φ470mm-Φ760mm
Ark plakası 45# döküm çelik (krom kaplamalı ve cilalı yüzey)
◇Yüksek Hassasiyetli Düzleştirici
Tesviye silindirlerinin sayısı/çapı 21 adet × Φ70 mm
Tesviye silindirlerinin malzemesi 9Cr2Mo
Tesviye silindiri tipi Altı katlı silindir tipi
Ara silindirler 23 adet × Φ70 mm
Destek silindirleri 5 grup, her biri üst ve alt 105 adet × Φ 80 mm
Sıkıştırma silindirleri 2 adet × Φ156 mm (kauçuk silindir)
◇Boy Kesme Makinesi
Çelik levha kaynaklı taban, dikey çubuk ve çerçeve
Şanzıman yöntemi Güçlü krank mili tahrikli kesme makinesi, servo 180KW motorla çalışır, 500 dev/dak
Kesme yöntemi Yukarı ve aşağı merkez kesme, çapaklar yukarı bakacak şekilde
◇Otomatik Yığın
İstifleme özellikleri U=2500mm G=2100mm Y=500mm
Yığınlama formu Pnömatik ve hidrolik mekanizmalar sac malzemeleri toplamak için birlikte çalışır, hava yastığı inişi destekler
Kaldırma platformu Fotoelektrik anahtar, kaldırma platformunun otomatik inişini kontrol eder
Hava yastığı üfleyici AC5.5Kw motor
Ağır Ölçülü Boy Kesme Hattının Avantajı
1. Yüksek Hassasiyetli Kesim: Kalın sac kesme hattı, temiz ve doğru kesimler sağlamak için yüksek hassasiyetli kesme bıçakları ve hidrolik sistemler kullanır. Hidrolik kesme makinesi, kalın metalleri kesmek için gerekli kuvveti sağlarken yüksek hassasiyeti korur ve malzeme israfını azaltır.
2. Gelişmiş Kontrol Sistemleri: Boy kesme hattımız, kesme işlemi üzerinde hassas kontrol sağlayan gelişmiş CNC (Bilgisayarlı Sayısal Kontrol) ve PLC (Programlanabilir Mantık Denetleyicisi) sistemleriyle donatılmıştır. Bu sistemler, gerçek zamanlı izleme ve parametre ayarlamalarına olanak tanıyarak tutarlı kalite sağlar ve hata oranlarını azaltır.
3. Verimli Tesviye: Boy kesme hattındaki ana tesviye makinesi, 25 mm kalınlığındaki levhaları işleyebilen çoklu silindirlere sahiptir. Bu ekipman, levhaların mükemmel bir şekilde düz olmasını sağlar ve bu da sonraki kesme ve istifleme işlemleri için çok önemlidir.
4. Doğru Ölçüm: Kesimden önce, her kesimin gerekli özelliklere tam olarak uyduğundan emin olmak için plakalar hassas bir şekilde ölçülür.
5. Dayanıklılık ve Güvenilirlik: Boy kesme hattının yapısı, uzun vadeli dayanıklılık ve güvenilirlik sağlar. Kalın metal levhaların zorlu işleme süreçlerine dayanacak şekilde yüksek kaliteli malzemeler ve bileşenler kullanılır.
SSS：Hafif hizmet tipi boy kesme hattı ile ağır hizmet tipi boy kesme hattı arasında nasıl seçim yapılır?
Hafif Ölçülü Boy Kesme Hattı | Hafif Ölçülü Boy Kesme Hattı | |
Hammadde kalınlığı ve malzeme türü | Genellikle 0,2 mm ile 3 mm arasında kalınlıktaki daha ince sacların kesilmesi için uygundur. Bu saclar, soğuk haddelenmiş çelik, paslanmaz çelik ve alüminyum gibi daha hafif malzemeler olabilir. | Kalın saclar için tasarlanmış olup, 4 mm ile 25 mm ve hatta daha kalın metal sacları işleyebilir. Yaygın malzemeler arasında sıcak haddelenmiş çelik ve kalın sac paslanmaz çelik bulunur. |
Maliyet hususları | Boy kesme hattının ilk yatırımı genellikle düşüktür, bu da onu sınırlı bütçelere sahip şirketler için uygun hale getirir. | Ağır Hizmet Tipi CTL Hatları daha karmaşık ve dayanıklı ekipmanlara sahip oldukları için ilk yatırım maliyetleri daha yüksektir. |
Teknik gereksinim | Hafif Ölçü CTL hatları genellikle yüksek hassasiyet derecesine sahiptir ve ince işleme için uygundur | Ağır hizmet tipi CTL hatları ise yüksek yoğunluklu kesme işleminde yüksek derecede hassasiyet sağlar. |
Başvuru | Elektronik ürün imalatı, beyaz eşya sektörü, otomotiv iç mekanları ve yüksek hassasiyet ve ince levha gerektiren diğer alanlar için uygundur. | İnşaat sektöründe, gemi yapımında, ağır makine imalatında, otomobil şasi ve gövde imalatında ve yüksek mukavemet ve kalın levha gerektiren diğer alanlarda yaygın olarak kullanılmaktadır. |
