Boşaltma Hattı Uzunluğa Göre Kesildi

Boşaltma Hattının Uzunluğa Göre Kesilmesiyle İlgili Video

Profesyonel Kalıp Kesme Hattı Boyuna Kesim Makinesi İmalatı

KINGREAL SLITTING tarafından üretilen, farklı malzeme rulolarını levha haline getirmek için tasarlanmış, boya göre kesme hattı (Blashing Line) veya boya göre kesme hattı (Clashing Line) bulunmaktadır. İster büyük rulolar (20 mm kalınlığa kadar) ister küçük rulolar (0,3 mm kalınlığa kadar) olsun, KINGREAL SLITTING Boya Göre Kesme Hattı mükemmel bir çözüm sunar. Boya göre kesme hattı, müşterilerin belirtilen genişlikte levha kesmelerini sağlayarak üretim kalitesini ve verimliliğini kontrol etmelerine ve sektörde önde kalmalarına yardımcı olur. Boya göre kesme hattı, müşterinin üretim kalitesini ve verimliliğini kontrol etmesine olanak tanıyarak, sektörde daha iyi bir pazar pozisyonu ve itibar kazanmasına yardımcı olur.



KINGREAL SLITTING'in kesme hatları üretimindeki uzmanlığı, yalnızca müşterinin belirttiği genişlikteki levhaların kesimini gerçekleştirmekle kalmaz, aynı zamanda bobinlerin düzgünlüğü, yüzey işleme süreci, üretim hızı ve tüm hattın tam otomasyonu açısından sürekli araştırma, geliştirme ve yenilik gerektirir. KINGREAL SLITTING Kesme Hattı çözümünü seçerek, müşterilerimizin sektörde etkili bir konum elde etmelerine ve sürdürülebilir bir gelişim sağlamalarına yardımcı olabiliriz. KINGREAL SLITTING, müşterilerine kesme hattı makine çiziminin tasarımından, bileşenlerin imalatına, tüm hattın montajı ve testine, sevkiyat sonrası makinenin kurulumuna ve işletimine kadar en uygun çözümleri sunar.



Belki de kesme hattı sektörünün başlangıç ​​aşamasındasınız veya bu aşamayı araştırıyorsunuz, fark etmez! KINGREAL SLITTING size profesyonel teknik çözümler sunuyor, sırada kesme hattı ekipmanlarımızın tanıtımı var.

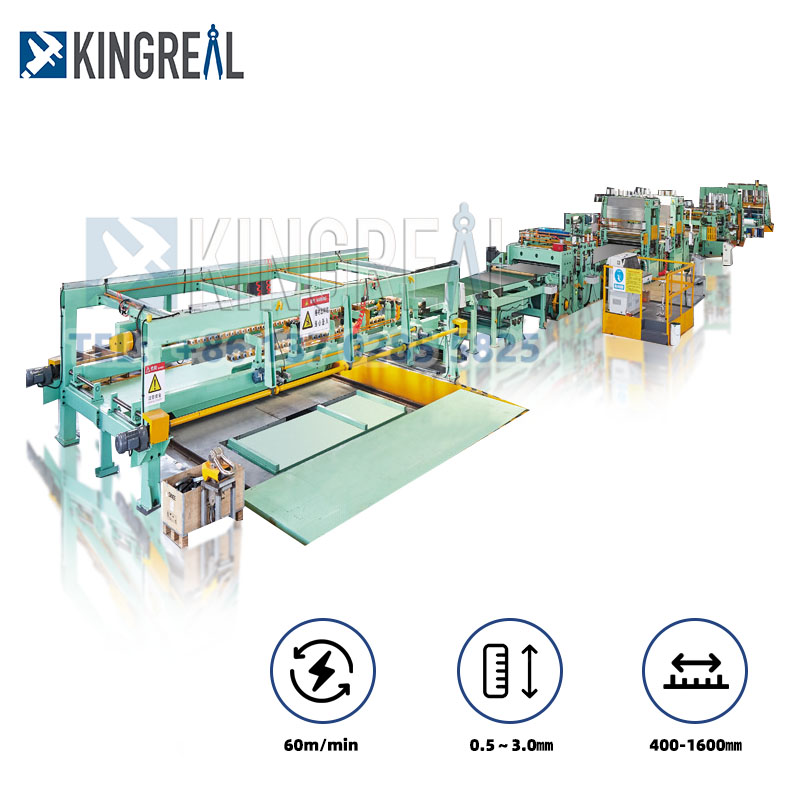

Çoklu Kesme Hattı Standart Çalışma Parametreleri

Kesme hızı: 60 m/dak (ayarlanabilir)

İplik geçirme hızı: 0～15 m/dak

Güç kaynağı: 416V/50Hz/3 faz

Toplam Güç: ~220KW

Sac kalınlığı: 0,5～3,0 mm

Levha genişliği: 400～1600 mm

Maksimum bobin ağırlığı: 20T

Kesme Uzunluğuna Sahip Boşaltma Hattının Bileşen Listesi

Bobin Boşaltma İşlemi İstenilen Boyda Kesilmiş Bileşen Detayları

1. Bobin Kesme ve Boşaltma İçin Hidrolik Bobin Taşıma Arabası

Arabanın yatay ve dikey olarak hareket edebilmesi, çelik bobinin boyuna kesim hattında açıcıya yerleştirilmesi için kolaylık sağlar.

Dikey hidrolik tahrik, yatay hareket ise XWD1.5-63-121 sikloid motor tarafından sağlanır.

Dört kılavuz kolonlu hidrolik silindir ile donatılmış, sağlam ve güvenli.

2. Hidrolik Bobin Açıcı

Çelik bobinlerin ve bobin açma işlemlerinin, boyuna kesme makinesi için desteklenmesini sağlar.

Demir çekirdek, bobinin iç çapının φ508'lik genişleme aralığını garanti edebilir.

Sargı açıcıyı geri çekilebilir hale getirmek ve bobinin iç çapına uyacak şekilde ayarlamak için hidrolik yağ silindiri kullanılır. Konsol ile donatılmıştır.

7,5 kW'lık motor, bobini hareket ettirir; ileri ve geri yönde çalışabilir, ayrıca gerdirme ve açma işlemleri de yapılabilir.

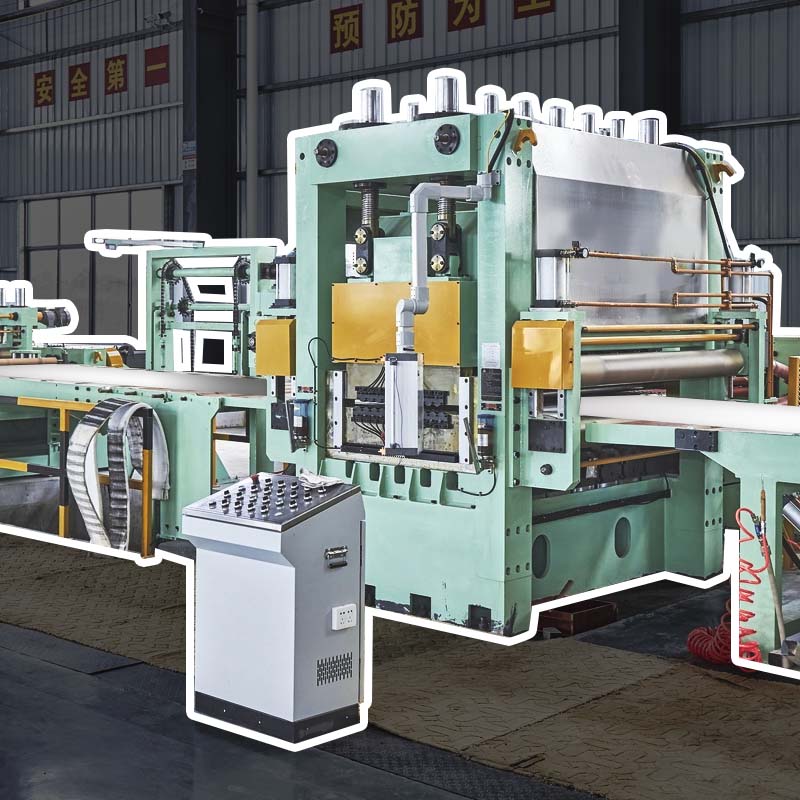

3. Sabitleme Mekanizmalı Seviye Ayar Aleti

Giriş kısmı, hidrolik tahrikli bir sıkıştırma tertibatı ile donatılmıştır.

Bu sistem 19 adet dengeleme silindiri, 2 takım avara silindiri, tahrik tertibatı, 2 adet sıkıştırma silindiri ve çerçeveden oluşmaktadır. Her silindirin her iki tarafı da ana silindirler olan pimlerle tahrik edilir. Toplam silindir sayısı 21, çapı 65 mm, silindirler arası mesafe 70 mm'dir ve silindirler desteklenmiştir. Tüm silindirler, paslanmaz çelik yüzeyin aşınmaya karşı korunması için kaplanmıştır.

Avara makaranın görevi, tesviye silindirinin kuvvetini dengelemek ve silindire olan sürtünmeyi azaltmaktır.

İşleme silindirinin aralığı elektrikle ayarlanabilir ve düzgün bir düzleme kalitesi sağlamak için 2 el çarkı ile kontrol edilebilir.

Tahrik modu: Tüm bağımsız tamburlar ve dişli kutuları, 30 kW'lık değişken frekanslı hız kontrol motorları tarafından tahrik edilir.

4. Boşaltma Çizgisi İçin Kesilmiş İlmek (Uzunlukta)

Doğrultma makinesi ile servo hassas doğrultma makinesi arasındaki hız tamponunu kontrol etmek için 2 adet sihirli göz kullanılıyor.

Sihirli göz, kesme hattındaki PLC tarafından kontrol edilir.

5. Yan Kılavuz Cihazı

Şeridi düzleştirme cihazına ve dilme makinesine yönlendirmek için her iki tarafta dikey silindirler kullanılır.

Her iki taraftaki makaralar, kılavuz vida ile ayarlanır. Genişlik aralığı 300-1300 mm'dir.

6. Servo Hassas Doğrultma Makinesi

Dört adet sabit uzunlukta taşıma silindiri, temperlenmiş silindirlerin yüzeyine poliüretan kaplama yapılmış ve ince öğütülmüştür.

Yüksek hızlı besleme ve hassas uzunluk kontrolü için servo motorla kontrol edilir.

İşlem, programlanabilir kontrol ile konsol üzerinden gerçekleştirilir.

Tahrik modu: 11 kW servo motor, hassas yavaşlatma tahriki, kayışı besleme silindirine senkronize olarak taşır.

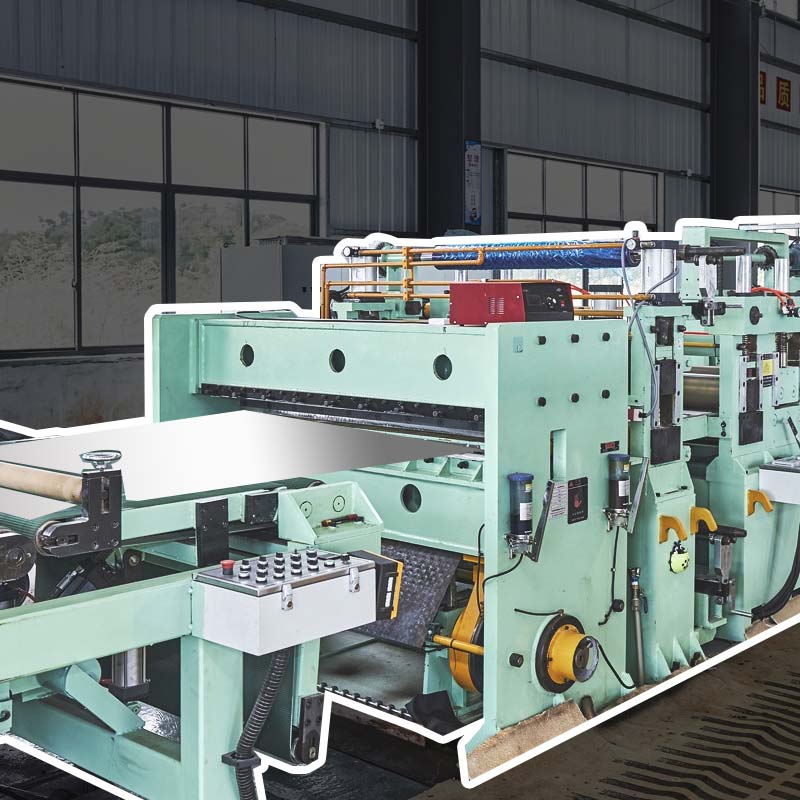

7. Yüksek Hızlı Kesme Makinesi

Kesme tipi: alttan üste doğru hidrolik kesme.

Otomatik kesimi gerçekleştirmek için PLC kontrolü.

Besleme ünitesinin doğrudan sinyaliyle otomatik kesim.

Boşluk ayarlama tasarımını benimseyerek malzemeyi kesebilir ve ısıl işlemden sonra 4 mm kalınlığındaki çelik levhayı güvenle kesebilirsiniz.

Bıçak malzemesi: 6CrW2Si.

İstenilen uzunlukta kesim hattının avantajı

1. Boyuna kesme hattı, paslanmaz çelik, demir, alüminyum, teneke levha ve daha birçok farklı metal bobini işleyebilme kapasitesine sahiptir!

2. Boyuna kesme makinesi, iz bırakmayan, hassas yüzeyli malzemeler ve yüzey işlemleri için düzleştirme cihazı ve besleme kılavuzu cihazında özel bir besleme silindiri tasarımına sahiptir.

3. Yüksek hız ve hassasiyette (80 m/dak) kesme etkisi elde etmek için uçan makas sistemi ile boy kesme üretim hattı tasarlanabilir.

4. Boy Kesim Hattı (CTL), sektör standartlarını aşan olağanüstü boy hassasiyetiyle ünlüdür. Yüksek hassasiyetli servo motorlar ve programlanabilir mantık kontrolörleri (PLC) kullanan CTL hattı, her kesimin eşsiz bir doğrulukla gerçekleştirilmesini sağlar.

5. Boy Kesme Hattı'nın (CTL) öne çıkan özelliklerinden biri, son derece verimli bobin yükleme ve ambalaj çıkarma sistemidir. CTL hattı, yükleme sürecini kolaylaştıran ve çelik bobinlerin hızlı ve güvenli bir şekilde taşınmasını sağlayan gelişmiş hidrolik bobin arabaları ve otomatik bobin açıcı kullanmaktadır.

6. Otomatik ambalaj çıkarma sistemi, kullanılmış bobinlerin üretim hattından hızlı ve verimli bir şekilde çıkarılmasını sağlayarak arıza sürelerini azaltır ve istikrarlı bir iş akışını korur.

7. Kesim Hattı (CTL), son teknoloji ürünü bir kontrol sistemine ve oldukça verimli ve kullanıcı dostu bir operatör arayüzüne sahiptir. Bu gelişmiş kontrol sistemi, en son otomasyon teknolojisini entegre ederek tüm üretim sürecinde sorunsuz ve hassas kontrol sağlar.

Sıkça Sorulan Sorular: Yüksek Hassasiyetli Kesim Nasıl Elde Edilir?

Kesme hattında kullanılan 6 adet doğrultma silindiri, yüksek rijitliğe sahip metal malzemeleri etkili bir şekilde doğrultarak, malzeme doğrultma hassasiyetini ve besleme doğruluğunu artırır. Müşterilerin isteğe bağlı gereksinimlerine göre, servo sistem kontrolü ile düzleştirme aralığı otomatik olarak ayarlanır ve otomasyon derecesi daha yüksektir.

Kesme hattı makinesinin bıçağı krom kaplıdır, bu da yüksek hassasiyet ve daha fazla dayanıklılık sağlar.
