Orta kalınlıkta, boyuna göre kesilebilen ip hakkında video
Yüksek Hassasiyetli Orta Kalınlıkta Boy Kesim İpi
KINGREAL SLITTING Orta Kalınlıkta Boy Kesme Hattı, Hafif Kalınlıkta Boy Kesme Hattı ile Ağır Hizmet Boy Kesme Hattı arasında yer alır ve 4-10 mm kalınlığındaki metal bobinlerin açılması, düzleştirilmesi, kesilmesi ve istiflenmesi için tasarlanmıştır. Orta kalınlıkta Boy Kesme Hattı, genellikle daha yüksek sertlik ve aşınma direnci için karbür kesici takımlar ve kesimin hassasiyetini ve stabilitesini sağlamak için yüksek güçlü hidrolik veya servo motorlar kullanan bir tahrik sistemi ile orta büyüklükteki metal bobinlerin kesimini gerçekleştirmek üzere tasarlanmıştır.
Orta kalınlıkta rulo halindeki metalleri düzleştirip, metal işleme sektöründeki bir sonraki işlem için levhalar haline getirir. Bu hat genellikle sayısal kontrol (CNC) ve PLC kontrolünü içeren gelişmiş bir otomasyon kontrol sistemiyle donatılmıştır. Kullanıcı dostu arayüzü sayesinde verimlilik ve kalite kontrolü artırılmıştır. Orta kalınlıkta rulo halindeki metalleri düzleştirip, bir sonraki işlem için levhalar haline getirir.
Boyuna Göre Kesim Hattı Hakkında
◇Kullanım Alanı: Metal ruloları levha/plaka haline getirmek için uygundur.
◇Avantajları: kullanımı kolay, yüksek kesim kalitesi, mükemmel malzeme kullanımı, kademesiz kesme hızı ayarı vb.
◇Yapı: Açıcı, besleme ve konumlandırma ünitesi, kesme ünitesi, yığın vb. bileşenlerden oluşmaktadır.
◇Uygulanabilir malzemeler: Teneke levha, silikon çelik, alüminyum, bakır, paslanmaz çelik ve galvanizli çelik vb.
◇Daha üst konumlandırma: Sektörümüzün orta ve üst düzey müşterilerinin en üst %30'una odaklanarak, onlara daha yüksek kalite ve daha yüksek üretim verimliliği sunuyoruz.
◇Daha yüksek maliyet performansı: Müşterilerimiz için daha yüksek maliyet performansına sahip makine hatları tasarlamak ve üretmek için elimizden gelenin en iyisini yapıyoruz, çünkü bunun pazar rekabetinde lider konum elde etmeleri için kilit faktörlerden biri olduğunu biliyoruz.

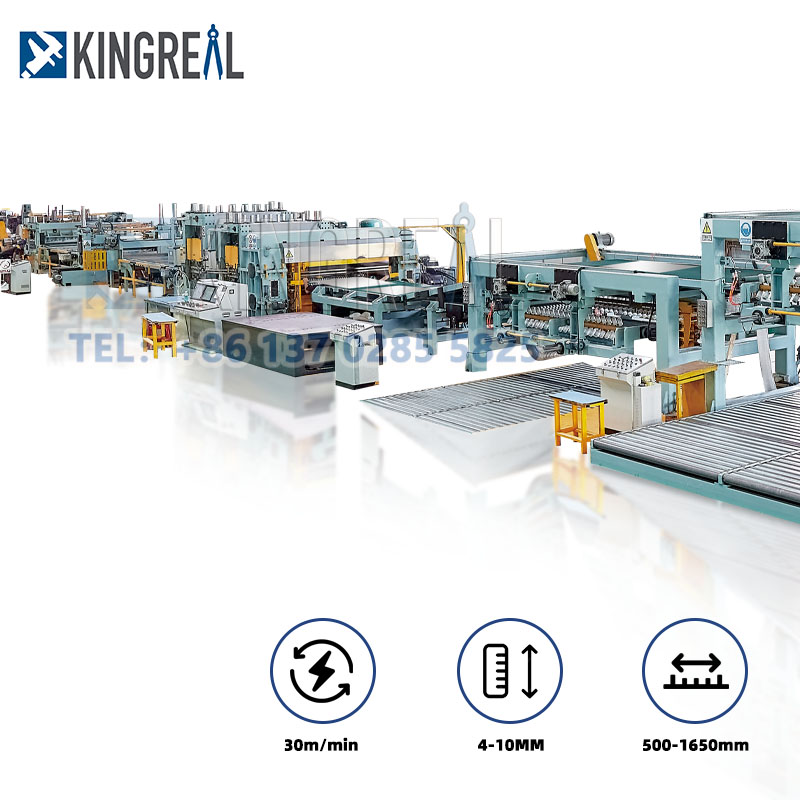

Orta kalınlıkta, boya göre kesme makinesi özellikleri
| 1 | Hammadde | Paslanmaz Çelik Bobin, 200 serisi, 300 serisi, 400 serisi |
| 2 | Levha kalınlığı | 4,0～10,0 mm |
| 3 | Levha genişliği | 500～1650 mm |
| 4 | Makine giriş ağ genişliği | 1650 mm |
| 5 | Maksimum bobin ağırlığı | 25T |
| 6 | Çalışma hızı | 0~30 m/dak (Kademesiz) |
| 7 | Yükleme hızı | 0~8 m/dak |
| 8 | Toplam güç | ~350KW |
| 9 | Giriş Gerilimi | 3 Faz 415V 50Hz |
Orta Kalibreli CTL Hattı Bileşenleri Listesi
| HAYIR. | İsim | Adet |
| 1 | Bobin Depolama İstasyonu | 1 Set |
| 2 | Arabalı (Hidrolik güç) | 1 Set |
| 3 | Açıcı | 1 Set |
| 4 | Hidrolik Pilot Makinesi | 1 Set |
| 5 | Hidrolik besleme ve düzleme makinesi | 1 Set |
| 6 | Makaralı Konveyör | 1 Set |
| 7 | Malzeme yönlendirme makinesi | 1 Set |
| 8 | On bir silindirli ana tesviye makinesi | 1 Set |
| 9 | Pnömatik boyutlandırma cihazı | 1 Set |
| 10 | Kuyruk kapağı besleyici | 1 Set |
| 11 | Hidrolik Kesme Makinesi | 1 Set |
| 12 | Konveyör | 1 Set |
| 13 | Ürün fırlatıcısı | 1 Set |
| 14 | Otomatik İstifleyici | 1 Set |
Bobin Boyuna Kesme Makinesi Bileşen Detayları
◇Yükleme Arabası
Yükleme arabası, orta ve ağır ölçülü çelik kesim hattının kritik bir bileşenidir. Çelik bobinleri depolama alanından hidrolik bobin açıcıya taşımaktan sorumludur. Hem yatay hem de dikey olarak hareket edebilme özelliği sayesinde, araba bobinlerin bobin açıcı üzerine hassas bir şekilde konumlandırılmasını sağlayarak üretim verimliliğini artırır.

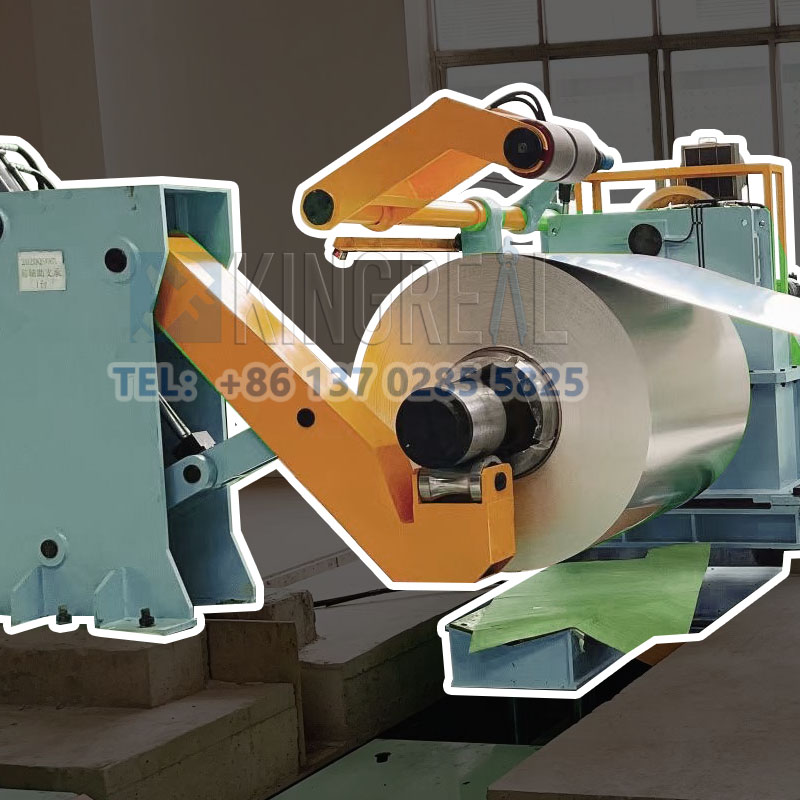

◇Hidrolik Dekoyler
Hidrolik bobin açıcı, boy kesme makinesindeki çelik bobinleri destekler ve açar. Bobinlerin iç çapına uyum sağlayacak şekilde ayarlanabilen bir hidrolik silindire sahiptir ve bu sayede bobinlerin açma işlemi sırasında sabit kalması sağlanır. Hidrolik bobin açıcının temel işlevi, sonraki işleme adımları için sürekli ve düzgün bir malzeme beslemesi sağlamaktır.

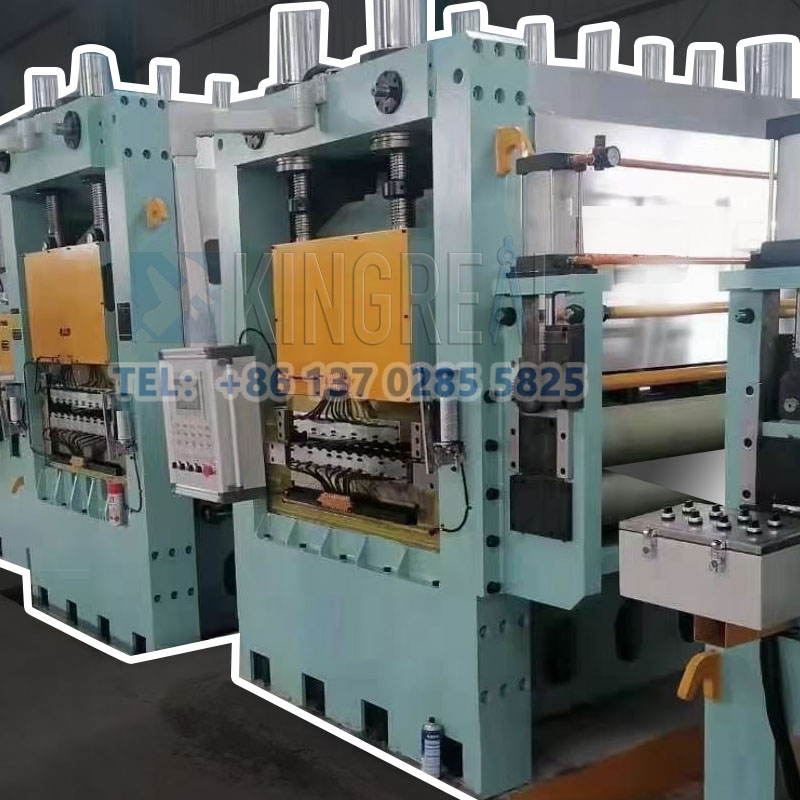

◇Ana Tesviye Makinesi
Ana düzleme makinesi, çelik levhaları düzlemek ve pürüzsüz bir yüzey sağlamak için kullanılan, boya göre kesme hattının temel ekipmanıdır. Çok sayıda düzleme silindirinden oluşan bu makine, iç gerilimleri ve yüzey kusurlarını ortadan kaldırmak için çelik levhaları tekrar tekrar büküp düzeltir. Ana düzleme makinesinin hassasiyeti ve verimliliği, nihai ürün kalitesini doğrudan etkiler.

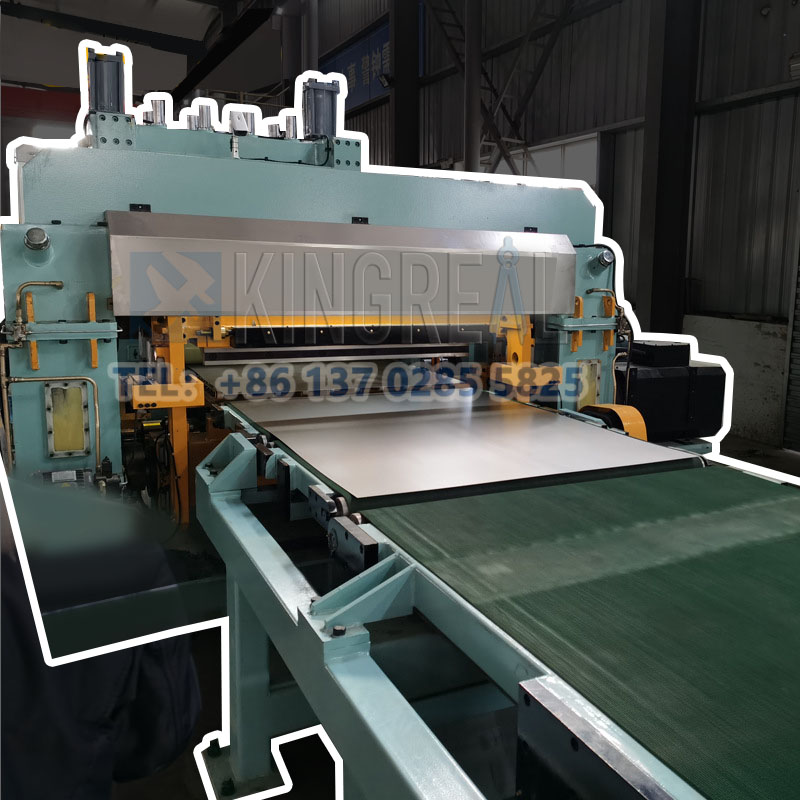

◇Hidrolik Kesme Makinesi
Hidrolik giyotin makinesi, düzleştirilmiş çelik levhaların hassas kesiminden sorumludur. Güçlü bir hidrolik sistemle çalışan bu makine, levhaları istenen boyut ve şekillere kesmek için yüksek hassasiyetli giyotin bıçakları kullanır. Hidrolik giyotin makinesi, güçlü kesme kuvveti ve yüksek kesme hassasiyeti ile karakterize edilir ve bu da onu orta ve ağır levhaların işlenmesi için uygun hale getirir.

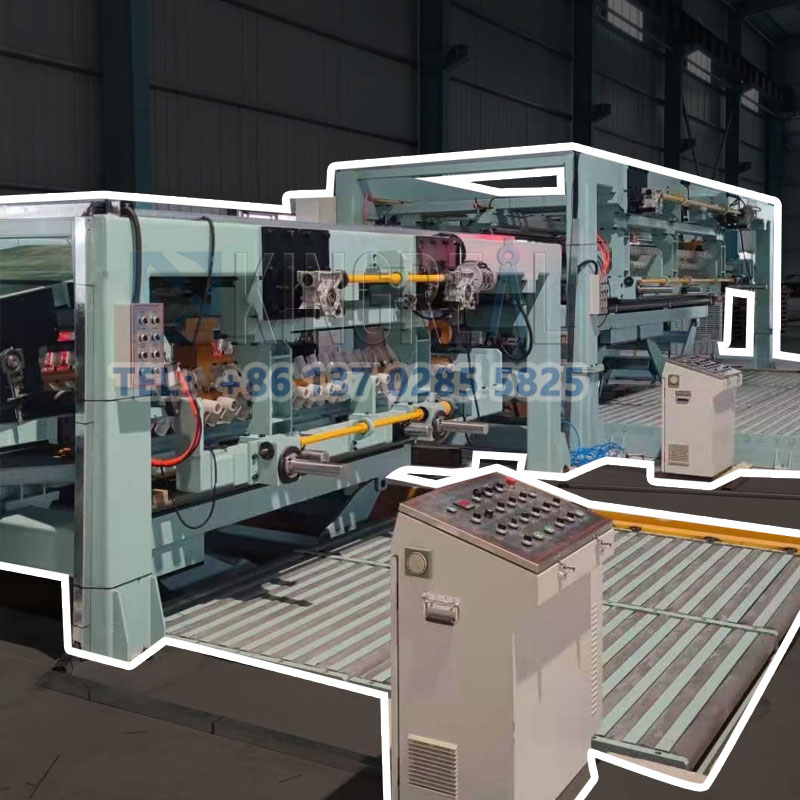

◇Otomatik İstifleme
Otomatik İstifleme Sistemi, kesilmiş çelik levhaları otomatik olarak istiflemek için kullanılan, boya göre kesme hattının son ve en önemli bileşenidir. Bu cihaz, levhaları önceden ayarlanmış programlara göre düzgün istifler halinde düzenleyerek manuel müdahale ihtiyacını azaltır ve üretim hattının otomasyon seviyesini ve verimliliğini artırır.
