Sac Levha Boyuna Kesme Makinesi

Sac Levha Boyuna Kesme Makinesi Nedir?

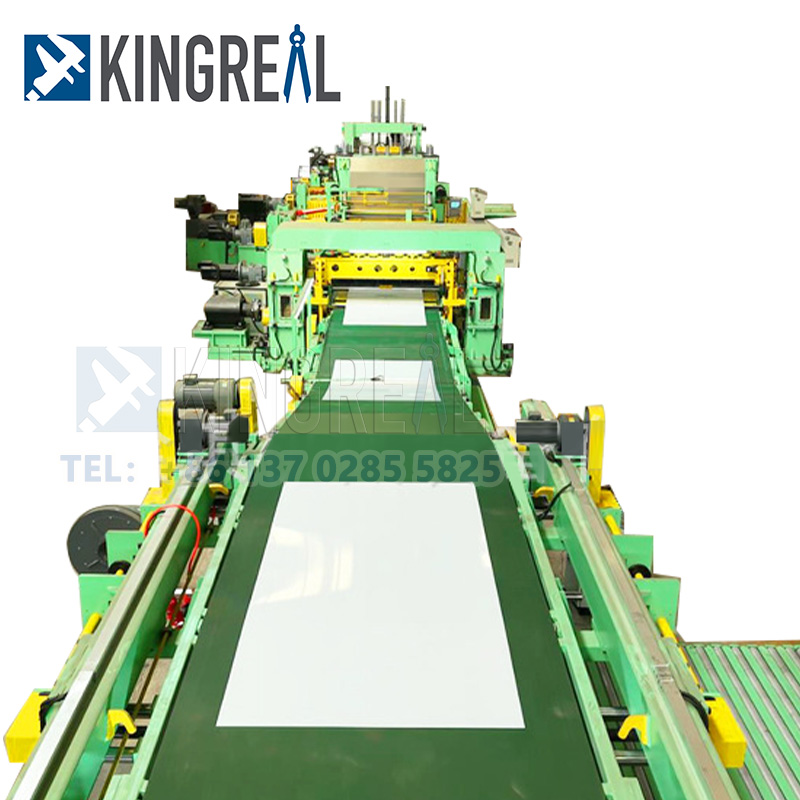

KINGREAL DİLİMLEME Sac Levha Kesme Makinesi, metal bobinleri açmak, düzleştirmek, kesmek ve istenen uzunlukta düz levhalar haline getirmek için kullanılır. Sac Levha Kesme Makinesi, soğuk haddelenmiş ve sıcak haddelenmiş karbon çeliği, silikon çeliği, teneke levha, paslanmaz çelik ve yüzey kaplamasından sonra çeşitli metal malzemelerin işlenmesi için uygundur. KINGREAL DİLİMLEME sac levha kesme hattı, 0,3-3 mm kalınlığındaki bobinleri ve 1200-1600 mm uzunluğundaki kesimleri işleyebilir.



Özellikle sac levha şekillendirme için tasarlanmış bu Sac Levha Kesme Hattı, madencilik makineleri, demiryolu taşımacılığı, gemi yapımı ve aletler gibi birçok sektörde çelik levha işleme işlemlerinde önemli bir rol oynamaktadır. Sac Levha Kesme Hattı yüksek üretim verimliliğine, hızlı kesim hızına, düşük tüketime ve çevre korumasına sahiptir.



Sac Levha Boyuna Kesme Makinesi, yükleme arabası, açıcı, düzleştirici, besleme mekanizması, boyuna kesme makinesi, taşıma tertibatı ve istifleme tertibatından oluşan yüksek performanslı bir ekipmandır. Sac Levha Boyuna Kesme Makinesi, kullanıcılara verimli ve hassas sac levha kesme çözümleri sunmak için mekanik, elektrik ve hidrolik teknolojileri entegre eder.

Sac Levha Boyuna Kesim Hattı İçin Teknik Özellikler

◆ ÇELİK BOBİN PARAMETRELERİ

◆METAL LEVHA KESME PARAMETRELERİ

◆UZUNLUĞUNA GÖRE KESİLMİŞ LEVHAMAKİNE PARAMETRELERİ

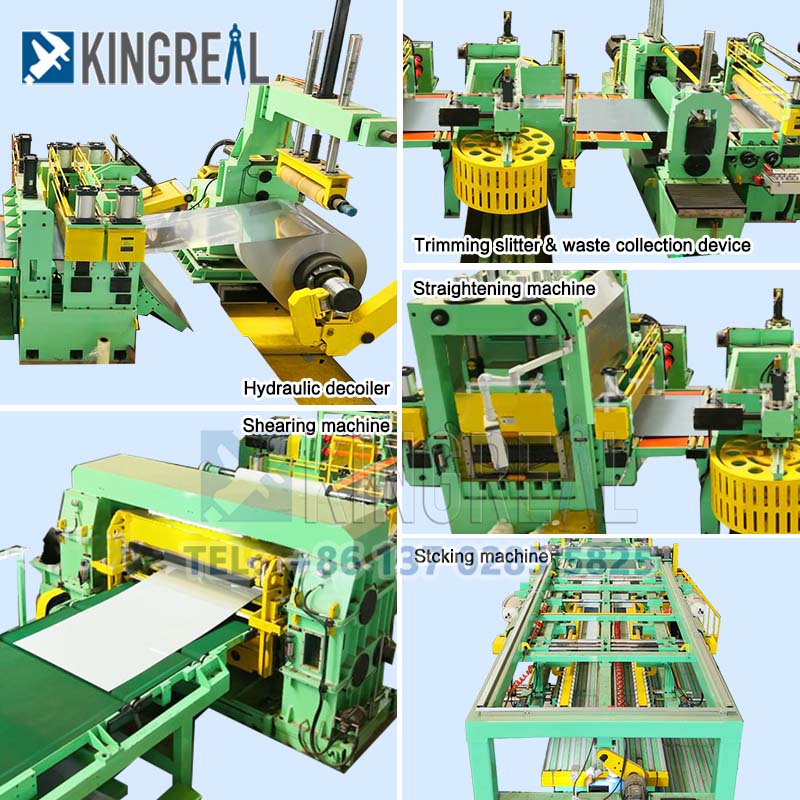

Sac Levhanın Boyuna Kesim Hattının Ana Bileşeni

1/ Sac Levha Boyuna Kesim Hattı İçin Hidrolik Açıcı

Çelik bobini sıkıştırmak için çift destekli, çift konili üstten basınç mekanizması kullanılır. Her iki uçtaki boy kesme hattı makine tabanının hareketi hidrolik silindir tarafından tahrik edilir ve eş zamanlı tahrik ve merkezleme işlevine sahiptir. Bobin açıcı makinenin her iki ucundaki ana şaft, pnömatik disk fren tertibatı ile tasarlanmıştır.

2/Hidrolik Yönlendirme Makinesi

Kesme Boyu Hidrolik Kılavuz Makinesi, kapalı bir çerçeve, hidrolik pres tertibatı, mekanik yönlendirme tertibatı, hareketli hidrolik kafa doğrultma tertibatı ve hidrolik kepçe plaka tertibatından oluşmaktadır. İşlevi, plaka kafasını yedi silindirli ön düzleştirme makinesine sokmaktır.

3/Besleme ve Ön Tesviye Makinesi

Boy Kesme Makinesi Besleme ve Ön Düzleştirme Makinesi, iki silindirli sıkıştırma ve besleme ile beş silindirli düzleştirme yapısını benimser. Motor, üniversal bağlantı mili aracılığıyla redüktör ve dağıtım kutusu vasıtasıyla üst ve alt silindirleri tahrik eder; besleme için üst silindirin ayarlanması ve aşağı doğru bastırılması hidrolik silindir ile, düzleştirme için üst silindirin ayarlanması ve aşağı doğru bastırılması ise elektrik gücü ile gerçekleştirilir.

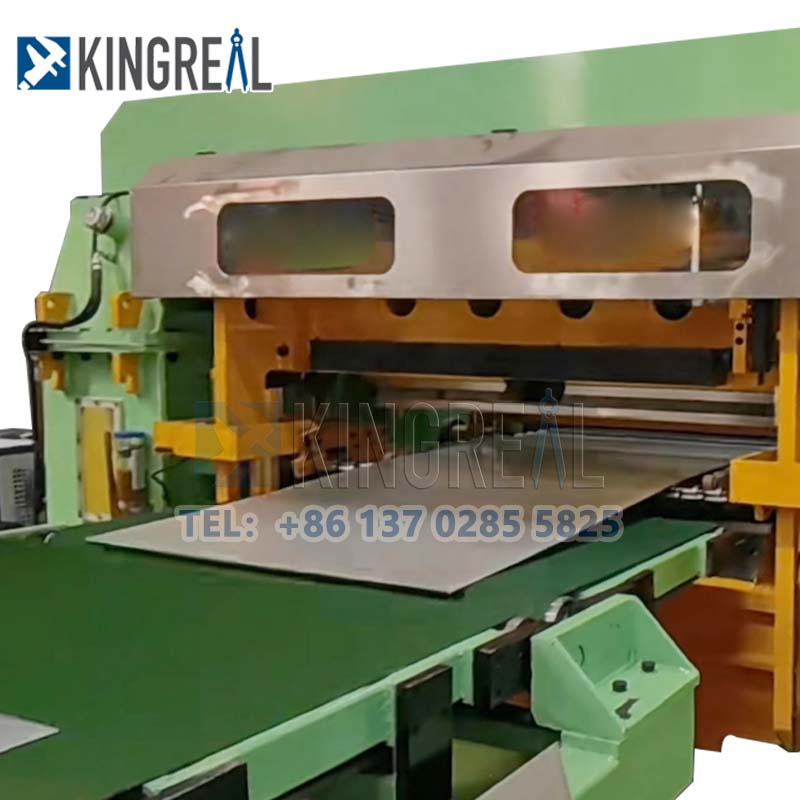

4/Sac Kesme Makinesi

Metal kesme işlemlerinde farklı tipte kesme üniteleri kullanılabilir. Örneğin, KINGREAL SLITTING, daha yüksek hızlarda çelik kesme hatları için uçan makas veya döner makas sunmaktadır. Daha düşük hızlı CTL hat çözümleri için, sac metalin kalınlığına bağlı olarak hidrolik veya eksantrik olabilen standart giyotin makas sistemini sağlıyoruz. Bu nedenle, KINGREAL SLITTING, sac metal rulo kesme makinemiz için müşterilerimizin ihtiyaçlarına göre farklı bir kesme ünitesi seçeneği sunmaktadır.

5/Sac Levha İstifleme Ünitesi

İstifleme ünitesi, boy kesme makinesinin son adımıdır. Ayrıca, sac levhanın boy kesme işine bağlı olarak, boy kesme istifleme sistemi türü değişebilir. Bu nedenle, işlevsel bir sistem basit bir metal masa, vakum sistemi, tokmaklama sistemi veya asansör sistemi olabilir. KINGREAL SLITTING, müşterilerimizin metal boy kesme gereksinimlerine göre çelik boy kesme hattımızda en iyi istifleme ünitesi seçeneğini sunmaktadır.

Sac Levhanın Boyuna Kesim Hattının Özelliği

◆Sac Levha Boyuna Kesim Hattı, doğruluk ve istikrarı sağlamak için PLC (Programlanabilir Mantık Kontrolcüsü) kullanarak mantık ve gerçek zamanlı kontrol gerçekleştirir.

◆Tek eksenli CNC tahrik sistemi, sabit uzunlukta beslemeden sorumludur ve kullanıcılar iş parçası uzunluğu, sürekli kesilecek parça sayısı ve besleme hızı gibi temel parametreleri kolayca girebilirler.

◆Önceden programlanan parça sayısına ulaşıldığında, sac levha boy kesme makinesi akıllı yönetim sağlamak için otomatik olarak duracaktır.

◆Görünüm tasarımı zarif ve sade olup, boy kesme makinesi için geniş bir çalışma alanı sağlar. Uzamsal açı başlığı, iç ve dış kısımlarda 90 derecelik esnek işleme olanağı sunarak Kaiping'in kapsamını büyük ölçüde genişletir.

◆Sac levha boyuna kesme makinesi manuel, otomatik, yarım çevrim ve tam çevrim gibi birden fazla çalışma moduna sahiptir ve kullanıcılar ihtiyaçlarına göre özgürce seçim yapabilirler.

◆Ayrıca, kesme makinesinin güvenli çalışmasını sağlamak için otomatik başlatma, acil durdurma ve sürekli acil durdurma olmak üzere üç fonksiyona sahip hareketli bir ayak pedalı da bulunmaktadır.

Yeni Boy Kesim Hattı Tasarımı - Uçtan Kırpma

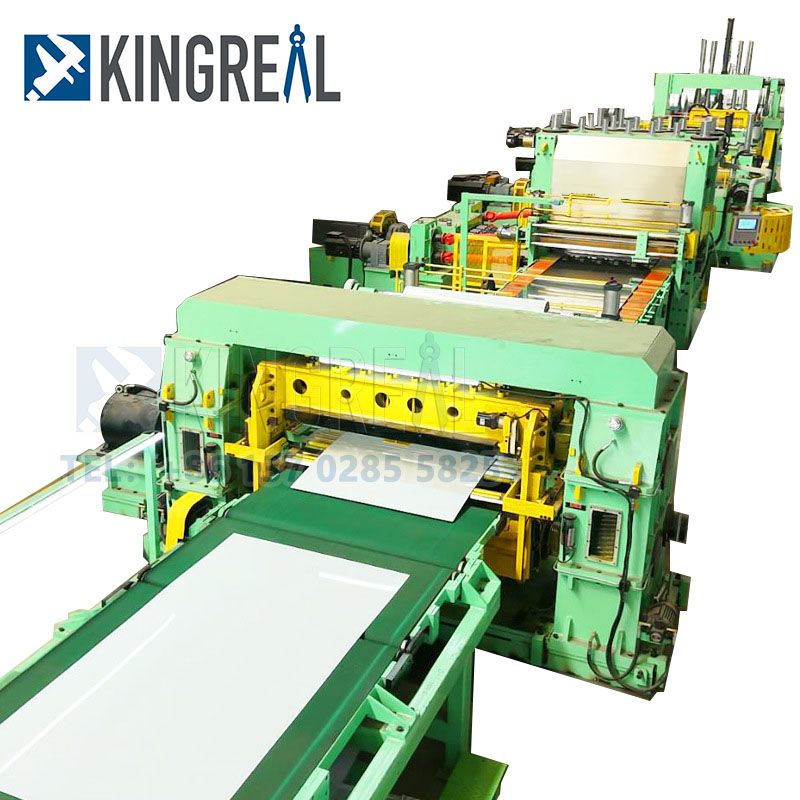

Yüksek Hızlı Boy Kesme Makinesi, farklı özelliklerdeki bobinleri açmak, düzleştirmek ve istenen uzunluk ve genişlikte düz levhalar haline getirmek için kullanılır. Yüksek Hızlı Boy Kesme Makinesi esas olarak yükleme arabası, açıcı, düzleştirici, sabit uzunlukta besleyici, yüksek hızlı kesme makinesi, istifleme cihazı vb. bileşenlerden oluşur ve makineler arasında köprü, çekme cihazı ve sapma düzeltme cihazı ile donatılmıştır.



Yüksek Hızlı Boy Kesme Hattı, yüksek otomasyon derecesine, yüksek işlem hızına, yüksek çalışma hassasiyetine ve levha yüzeyinde çizik oluşmamasına sahiptir. Çeşitli soğuk haddelenmiş ruloları, teneke levhaları, paslanmaz çelik levhaları, alüminyum levhaları, renkli levhaları ve elektrokaplama veya boyama işleminden sonra çeşitli metal levhaları işleyebilir. Otomotiv, ev aletleri, gıda, ambalaj ve dekoratif yapı malzemeleri gibi metal levha işleme endüstrilerinde yaygın olarak kullanılmaktadır.



Uçan makasla boy kesme ekipmanıyla donatıldığında, metal bobin, durmadan sabit uzunluktaki kesme işlemini sürekli olarak tamamlayabilir; bu da boy kesme hattının üretim hızını büyük ölçüde artırabilir (80 m/dak) ve metal bobin işleme fabrikalarının büyük ölçekli üretim işleme ihtiyaçlarını karşılayabilir.
