Tam Otomatik Metal Kesme Makinesi

Tam Otomatik Metal Kesme Makinesi Hakkında Video

Tam Otomatik Metal Kesme Makinesinin Açıklaması

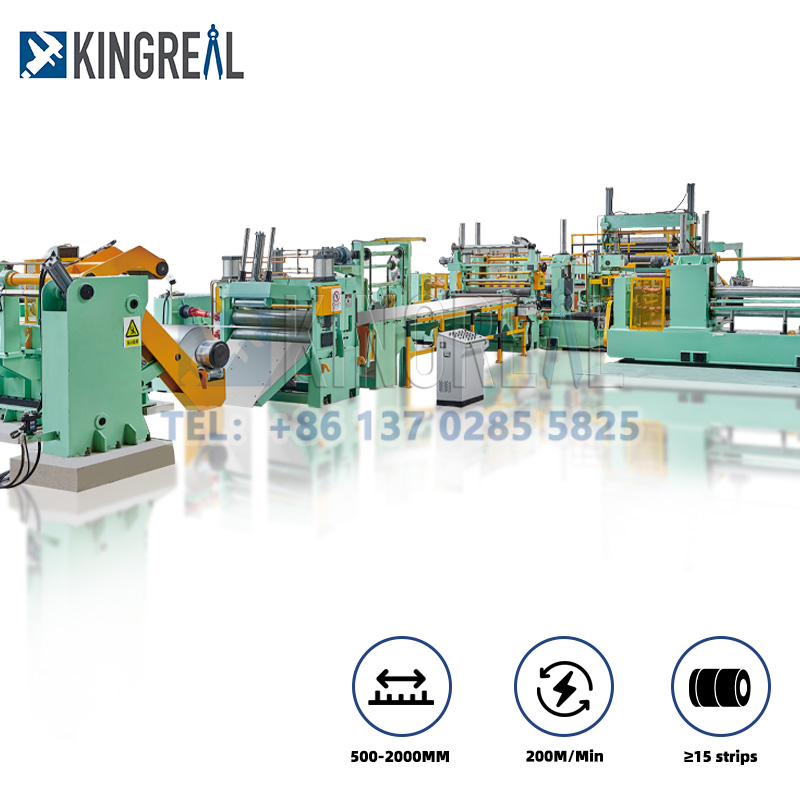

KINGREAL SLITTING Otomatik Metal Kesme Makinesi, metal bobinleri kesmek için verimli bir ekipmandır ve yüklemeden bobin paketlemeye kadar tüm süreci otomatik işlemle tamamlar.



Otomatik metal kesme makinesi, esas olarak soğuk ve sıcak haddelenmiş şerit, paslanmaz çelik, bakır, alüminyum, galvanizli vb. gibi metal bobin kesme için kullanılır. Metal kesme işleme hattı, otomobiller, tarım araçları, konteynerler, ev aletleri, yapı malzemeleri vb. gibi metal sac işleme endüstrisinde yaygın olarak kullanılmaktadır.



KINGREAL STEEL, kesme verimliliğini artırmak için tam otomatik metal kesme hattını aşağıdaki tasarım ve özelliklerle donattı:

1. Otomatik yükleme ve boşaltma sistemi.

Bobin kesme ve sarma sistemi, hidrolik gerilimli bobin sarma, yükleme ve boşaltma arabaları ve yardımcı destek kolları ile donatılmıştır. Farklı boyut ve rulo ağırlıklarındaki bobinlerin yükleme ve boşaltma işlemlerini gerçekleştirir.

2. Çift bıçak tutuculu kesme tasarımı. Farklı bıçak tutucularının aralıkları ve ara parçaları ayarlanarak, bıçak tutucular kılavuz ray aracılığıyla otomatik olarak değiştirilebilir ve böylece tek bir üretim hattında farklı boyutlarda kesme işlemi gerçekleştirilebilir.

3. Tam otomatik paketleme cihazı. Otomatik metal kesme makinesi son kesme ve sarma işlemini tamamladıktan sonra, bobin boşaltma, sarma ve paketleme işlemlerini gerçekleştirecek tam otomatik bir paketleme cihazı bulunacaktır.

Metal kesme makinesinin üretim hızını arttırmak için 200M/Dk'ya kadar çıkabilmektedir.

Metal Dilme Hattının Çalışma Süreci

Malzeme yükleme -- Rulo açıcı -- Klips besleme düzeltici/kesici -- İlk Döngü köprüsü -- Kılavuz ve kesme -- Hurda toplama -- İkinci Döngü köprüsü -- Germe makinesi -- Rulo açıcı kesilmiş rulo -- Ruloları boşaltma -- Otomatik paketleme

Metal Dilme Hattı Bileşenleri Listesi

Metal Kesme Makinesi Bileşen Ayrıntıları:

◇Sarma:508 ve 610 mm iç çaplı çelik bobinler, AC servo motor ile sabit karşı gerilim, otomatik bobin yükleme ve merkez konumlandırma yardım sistemi.

◇Kaba işleme makinesi:elektronik veri görüntüleme, elektrikli ayarlama, plakanın eğriliğini azaltma.

◇Ön tampon çukuru:Platform tipi asansör, plaka geçişine uygundur ve farklı plakaların özelliklerine göre boşaltma hızını ayarlayabilir.

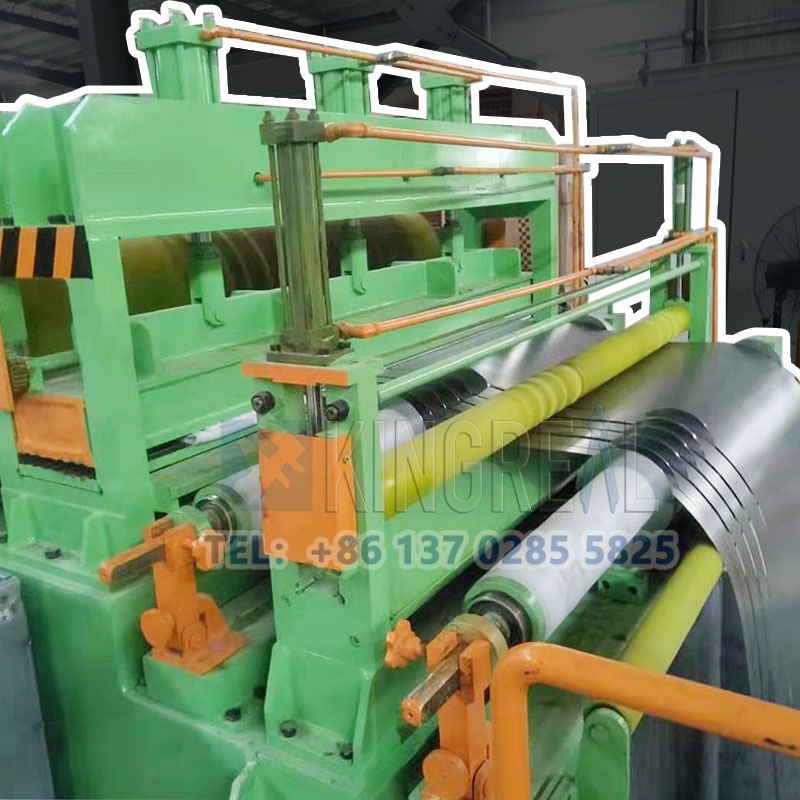

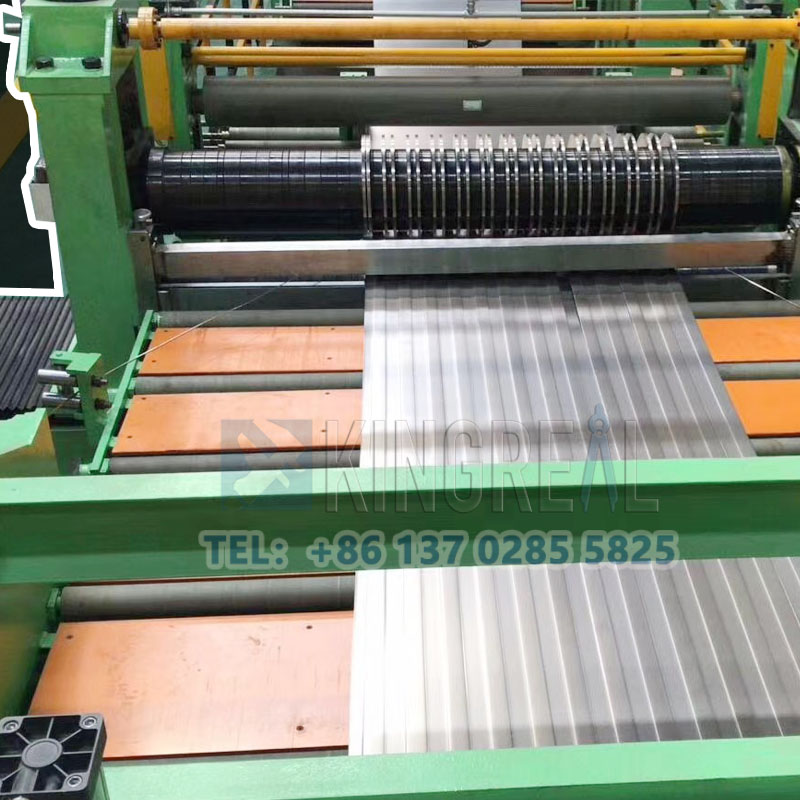

◇Dilme bıçağı blok seti:Bıçakları değiştirirken duruş süresini azaltabilen değiştirilebilir çoklu set kesme bıçağı bloğu seti, alt bıçak şaftı kaldırma tipi bıçak besleme ayarı, vida diş boşluğunun bıçak besleme doğruluğu üzerindeki etkisini etkili bir şekilde azaltır.

◇Yan malzeme sarıcı:Dikey yan malzeme sarımı, yan malzeme sarımı ve geri dönüşümü daha uygundur ve konveyör ile bobin malzemesinin kaldırılması daha rahat hale getirilebilir.

◇Arka tampon çukuru:Sallanan platform geçiş tahtasını kullanışlı hale getirebilir ve yeterli tampon alanı sağlayabilir.

◇Kayış gerginliği:Yüksek sarım stabilitesi elde etmek için kayış veya yün keçe kullanılarak kayış gerginliği kullanılır.

◇Ayarlanabilir tekerlek kasnağı:Ayarlanabilir yükseklik tasarımı, en iyi sarma açısını elde etmek için malzemenin özelliklerine göre yüksekliği ayarlayabilir.

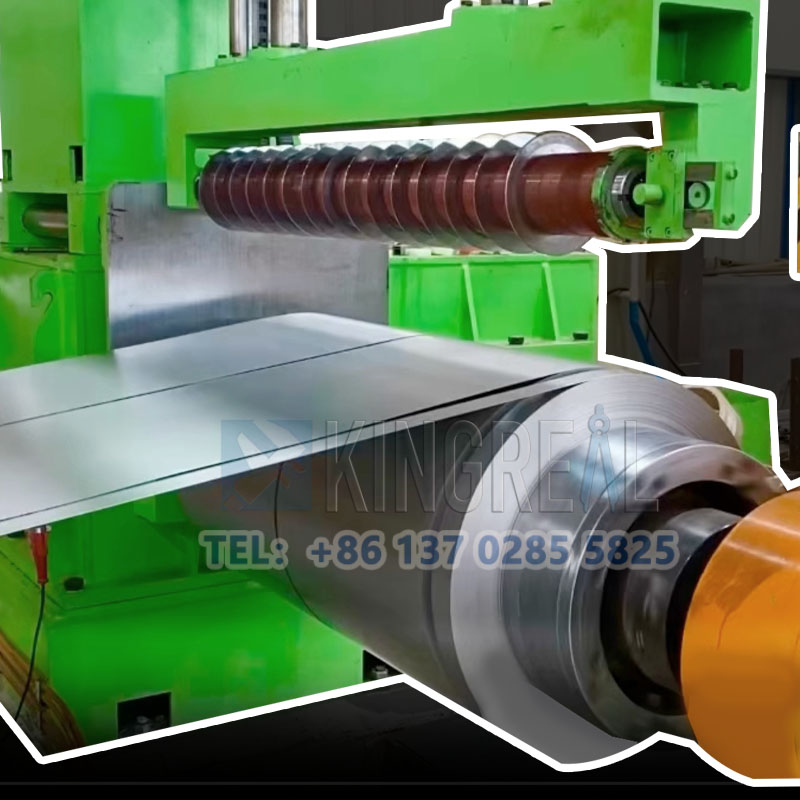

◇Sarma makinesi: Bobinin iç halkasına gelebilecek hasarı azaltmak için dış çapında krom kaplamalı beş adet dikişsiz kavisli yaprak plaka eğik pimi ve sabit gerilimli sarma fonksiyonunu elde etmek için AC servo motor.

KINGREAL SLITTING tarafından sunulan metal kesme makinesi türleri

1. Metal Kesme Kalınlığına Göre

Hafif Metal Dilme Makinesi: Bu tip çelik dilme hattı, 0,3 mm ile 3,0 mm arasında işleme kalınlığına sahip malzemeleri işlemek üzere tasarlanmıştır. Elektronik ve ambalaj endüstrileri gibi daha ince metal sacların hassas kesiminin gerektiği uygulamalar için idealdir.

Ağır Metal Dilme Makinesi: Kalın sac dilme hatları ise 6 mm ile 20 mm kalınlığındaki malzemeleri işler. Bu makineler, inşaat ve otomotiv üretimi gibi sağlam ve kalın metal şeritlere ihtiyaç duyulan ağır hizmet uygulamaları için uygundur.

2. Metal Bobin Malzemesine Dayalı

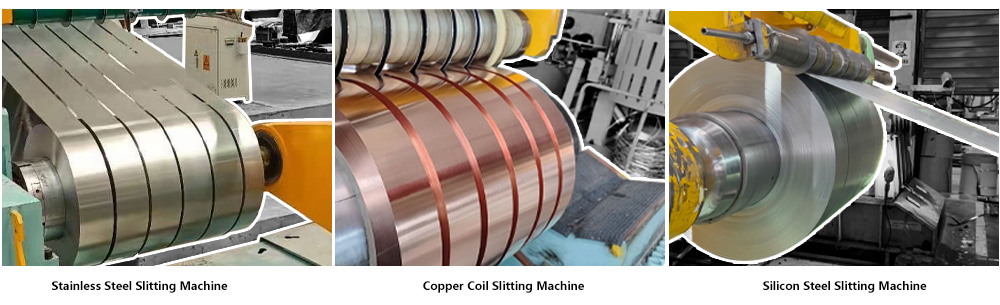

◆Bakır Şerit Dilme Hattı:Özellikle bakır bobinlerin işlenmesi için tasarlanan bu kesme hatları, hassas ve temiz kesimler sağlayarak bakırın yüksek iletkenliğini ve kalitesini korur.

◆Paslanmaz Çelik Dilme Hattı:Bu makineler, paslanmaz çelik bobinleri işlemek üzere optimize edilmiş olup, kesme işlemi sırasında malzemenin korozyona dayanıklı özelliklerinin korunmasını sağlar. Mutfak eşyaları, inşaat ve tıbbi cihazlar gibi sektörlerde yaygın olarak kullanılırlar.

◆Soğuk Levha Dilme Hattı:Soğuk haddelenmiş çeliğin işlenmesi için ideal olan bu hatlar, pürüzsüz ve hassas kesimler üreterek otomotiv panelleri ve cihazları gibi yüksek yüzey kalitesi gerektiren uygulamalar için mükemmeldir.

◆Silikon Çelik Dilme Hattı:Elektrik trafosu ve motor imalatında yaygın olarak kullanılan silisyum çeliğinin işlenmesi için tasarlanan bu dilme hatları, minimum kayıp ve yüksek verimlilik sağlamaktadır.

◆Teneke Dilme Hattı:Bu hatlar, özellikle gıda ve içecek ambalajları olmak üzere ambalaj sektöründe yaygın olarak kullanılan teneke levhaların kesimi konusunda uzmanlaşmıştır.

3. Otomasyon Derecesine Göre

◆Otomatik Dilme Hattı: Tam otomatik dilme hatları, sipariş miktarlarının, kesim özelliklerinin ve çalışma hızlarının hassas bir şekilde girilmesini sağlayan gelişmiş PLC kontrol sistemleri içerir. Bu hatlar, manuel müdahaleyi azaltır, verimliliği artırır ve tutarlı kalite sağlayarak büyük ölçekli üretim ortamları için idealdir.

◆Yarı Otomatik Dilme Hattı: Bu hatlar, manuel ve otomatik işlemlerin bir karışımını sunar. İnsan müdahalesi gerektiren operasyonlar için tasarlanmıştır ve esneklik ve kontrol sağlarken aynı zamanda bazı otomasyon özelliklerinden de faydalanır.
