Silikon Bobin Kesme Hattı

Silikon Bobin Kesme Hattı Hakkında Video？

Silikon Bobin Kesme Hattının Tanımı

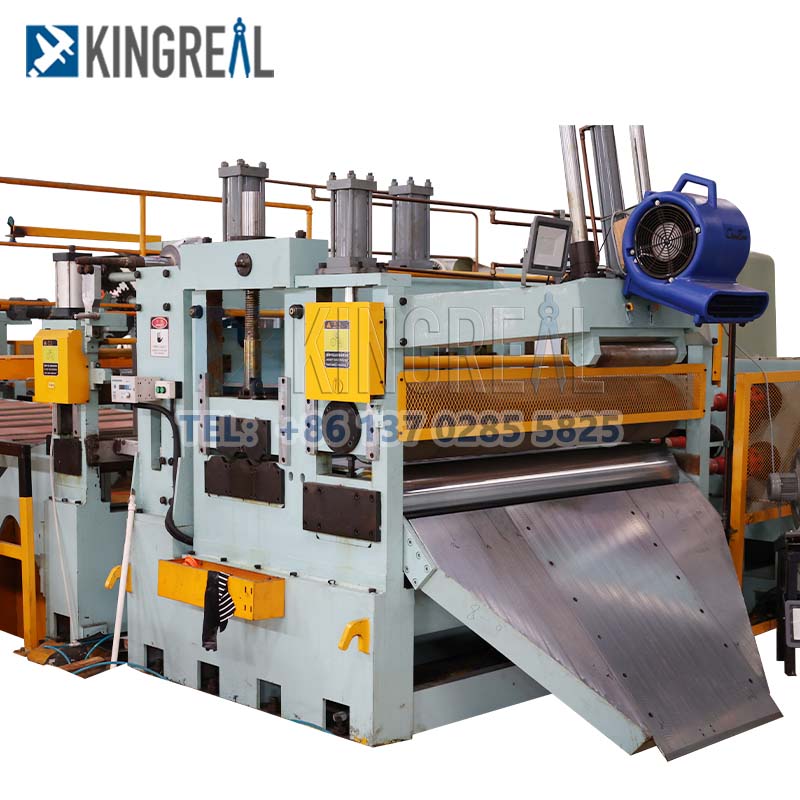

KINGREAL COIL SLITTING silikon bobin kesme hattı, silikon çelik şerit rulolarını belirli bir genişlikte kesen ve daha sonra bunları yüksek hassasiyetle belirli bir sarma gerginliği altında bobinlere saran bir üretim ve işleme makinesidir. Silikon çelik kesme hatları, transformatör endüstrisinde transformatör çekirdekleri, motor çekirdekleri ve reaktörler ve kapasitörlerin üretimi için yaygın olarak kullanılan silikon çelik kesme bobinleri üretir. Bu, silikon çelik kesme hatlarının işlenmesinde yüksek derecede hassasiyet gerektirir.

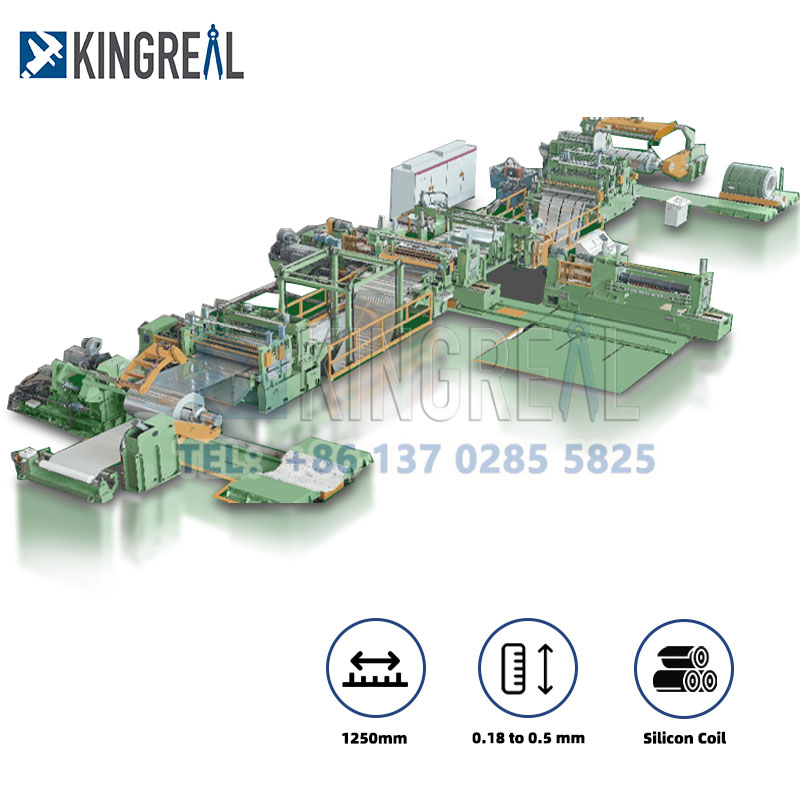

KINGREAL SLITTING tarafından üretilen silikon çelik bobin kesme makinesi, boyutları 100 mm'den 150 mm'ye kadar olan silikon metal levhalar gibi kullanılan ince malzemelere herhangi bir zarar vermeden çalışabilir. 0,18 ila 0,5 mm. Kesme, yuva açma ve istifleme, karmaşık bir silikon bobin kesme makinesi üretim süreçleri dizisidir. Buna ek olarak, süreç hızlı başlatma-durdurma eylemi ve güvenli bir süreç gerektirir. İşlenebilecek silikon çelik malzemenin maksimum genişliği 1250mmve yarık şeritlerin minimum genişliği 40mm, özelleştirilmiş tasarım ve üretimi destekler.

Çelik Bobin Kesme Hattının Çalışma Süreci

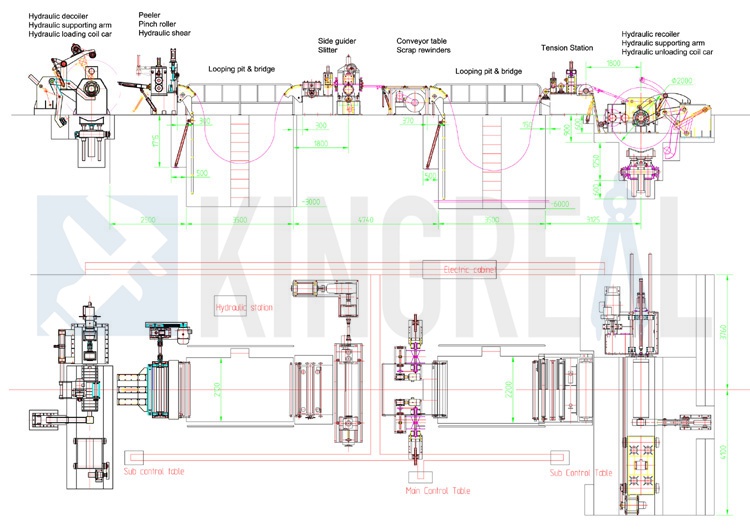

Malzeme yükleme -- Rulo açıcı -- Klips besleme tesviye/kesme makinesi -- İlk Döngü köprüsü -- Kılavuz ve Kesme -- Hurda toplama -- İkinci Döngü köprüsü -- Germe makinesi -- Rulo açıcı kesilmiş rulo -- Ruloları boşaltın

Silikon Bobin Kesme Makinesinin Teknik Özellikleri

Ana Bileşen Fonksiyonları

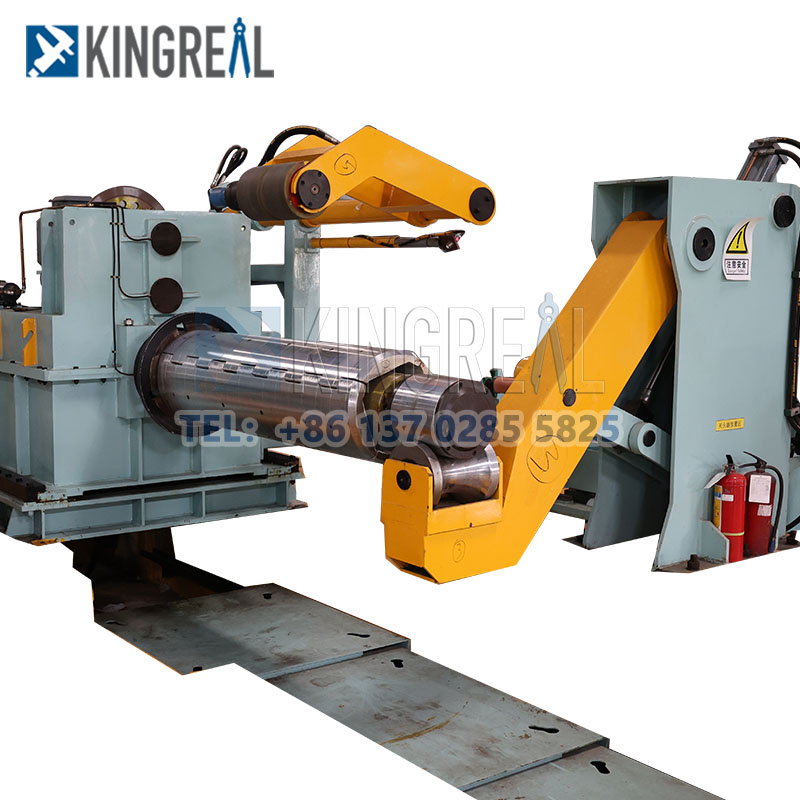

Rulo Açma Sistemi

1. Çalışma verimliliğini artırmak için yükleme masası birden fazla rulo ile önceden paketlenebilir.

2. Bu kesme hattı rulo açma ünitesi, malzemenin alt katmanına zarar vermeyen hidrolik katlanabilir bir silindir kullanır. Germe rulo açma veya manuel boşaltma olabilir, malzemenin sapmasını ve çizilmesini etkili bir şekilde önler.

Kılavuz Aygıt

Kılavuz cihaz, özellikle bobinlerin işlenmesinin ilk aşamasında, kesme makinesi üretim hattında önemli bir rol oynar. Başlıca işlevleri ve önemi aşağıdaki gibidir:

Sıkıştırma Silindirleri

1. Sıkıştırma silindirleri, levhayı düzleştiriciye beslemek için kullanılan kesme makinesindeki temel bileşenlerdir. Sıkıştırma silindirleri, levhayı daha fazla işleme tabi tutulmak üzere düzleştiriciye besler. Alt silindir sabittir, üst silindir ise yukarı ve aşağı hareket etmek üzere pnömatik olarak kontrol edilir ve her iki silindir de düzgün beslemeyi sağlamak için aktif olarak çalıştırılır.

2. Üst ve alt silindirler arasındaki mesafe ve basıncı hassas bir şekilde kontrol ederek, sıkıştırma silindirleri, tabakanın düzgün ve sapmadan beslenmesini sağlayarak besleme verimliliğini ve hassasiyetini artırır.

3. Besleme işlemi sırasında, sıkıştırma silindirleri sac üzerine düzgün bir basınç uygulayarak, sacın ön düzleşmesine yardımcı olur. Bu işlem, düzleştiricinin sonraki çalışması için temel oluşturur ve sacın düzleştiriciye girerken daha iyi bir ilk düzlüğe sahip olmasını sağlayarak, düzleştirme etkisini ve nihai ürün kalitesini iyileştirir.

Kılavuzluk ve Düzeltme

1. Bobinin ilk dişlenmesi sırasında, kılavuz cihaz sacın ön kenarına temas ederek, bükülmüş parçaları düzeltir ve sonraki işlem aşamalarına sorunsuz bir şekilde girmesini sağlar.

2. Bu işlem, sac kafasının sıkıştırma silindirlerine girmeden önce düzgün ve pürüzsüz bir şekilde geçmesini garanti altına alarak, malzeme hasarını ve sıkışmayı önler ve böylece üretimin sürekliliğini ve verimliliğini artırır.

3. Kılavuz cihaz, düzleştirme eylemiyle sac kafasının düzlüğünü sağlar. Düz bir sac kafası, sonraki ekipmanla daha iyi işbirliği yapabilir, genel işleme kalitesini iyileştirebilir, hurda oranlarını azaltabilir ve tutarlı ürün kalitesi sağlayabilir.

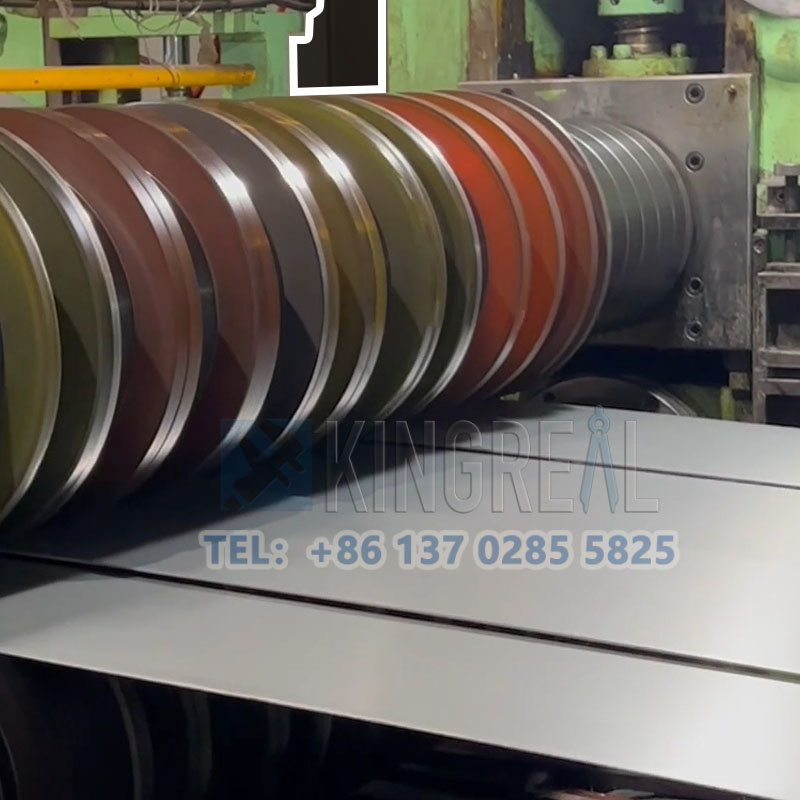

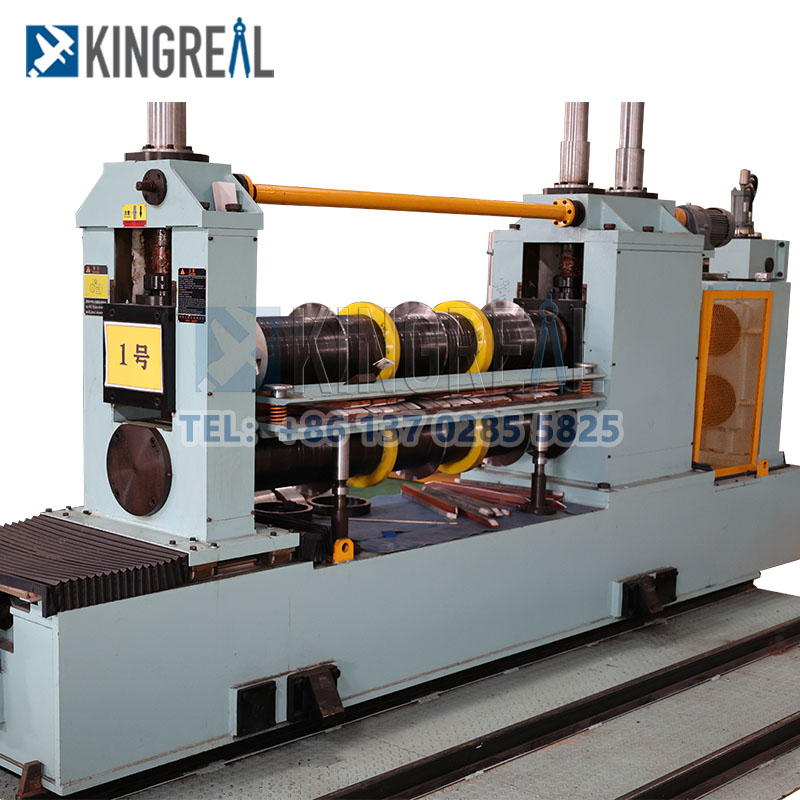

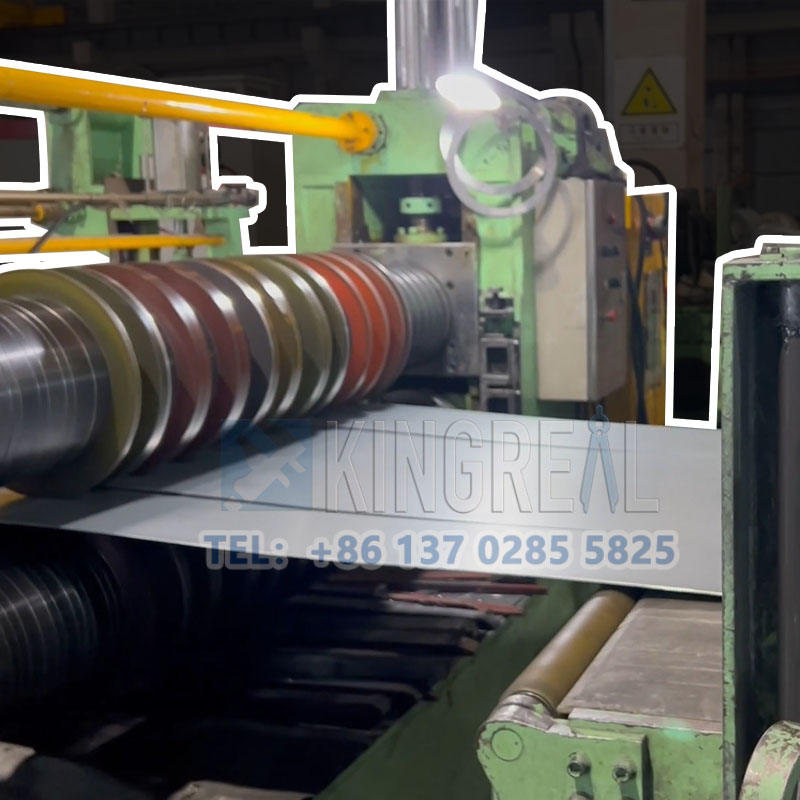

Ana Kesme Makinesi

1. Kesme kafası mandreli eksantrik manşona sabitlenmiştir. Bıçak sadece cilalanmışsa, kesme açısı aynı kalır.

2. Kesme hattında iki kesme kafası vardır. Biri çevrimiçi çalışırken diğeri ekipman için ayarlanabilir, bu da üretim kesintilerini büyük ölçüde ortadan kaldırabilir.

3. Bıçak konumlandırmasının daha hassas olması için hidrolik kilitleme somunu kullanılır.

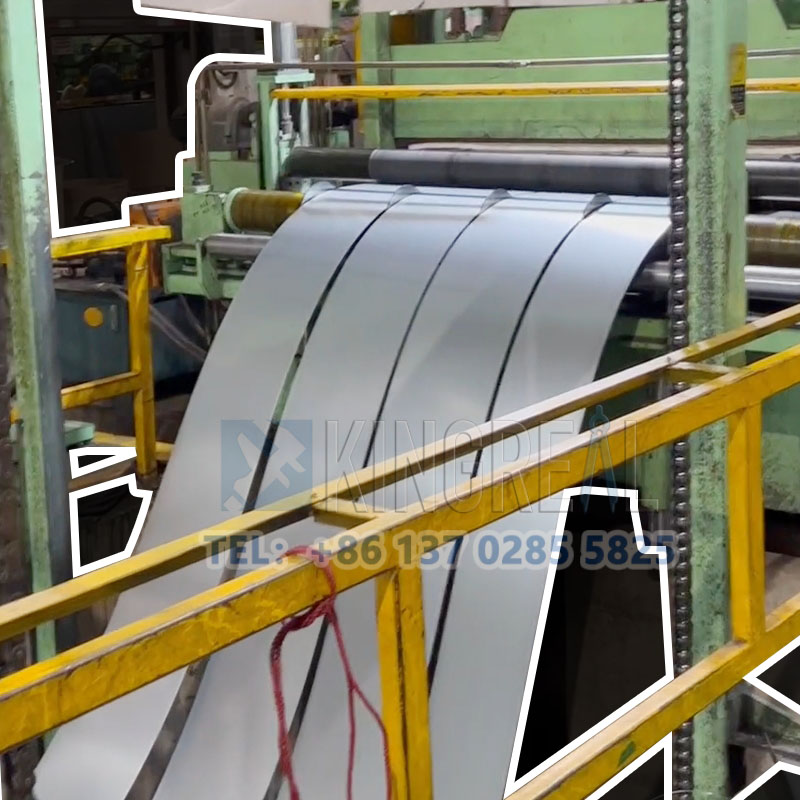

Gerilim İstasyonu

1. Gerilim ünitesi iki ön ayırma cihazıyla donatılmıştır. Ayırma ekseni daha hızlı aralayıcı değişimi için yanal olarak çıkarılabilir. 2.

2. Sürtünmeli gerginlik tablası ile. Ayarlanabilir gerginlik hidrolik veya pnömatik olarak sağlanabilir. 3.

3. Kesme hatlarımız, kaplamalı yüzeylere zarar vermeyen, kaplamalı yüzeylere sahip malzemeler için uygun olan rulo tipi gerdirme aparatı ile de donatılabilir.

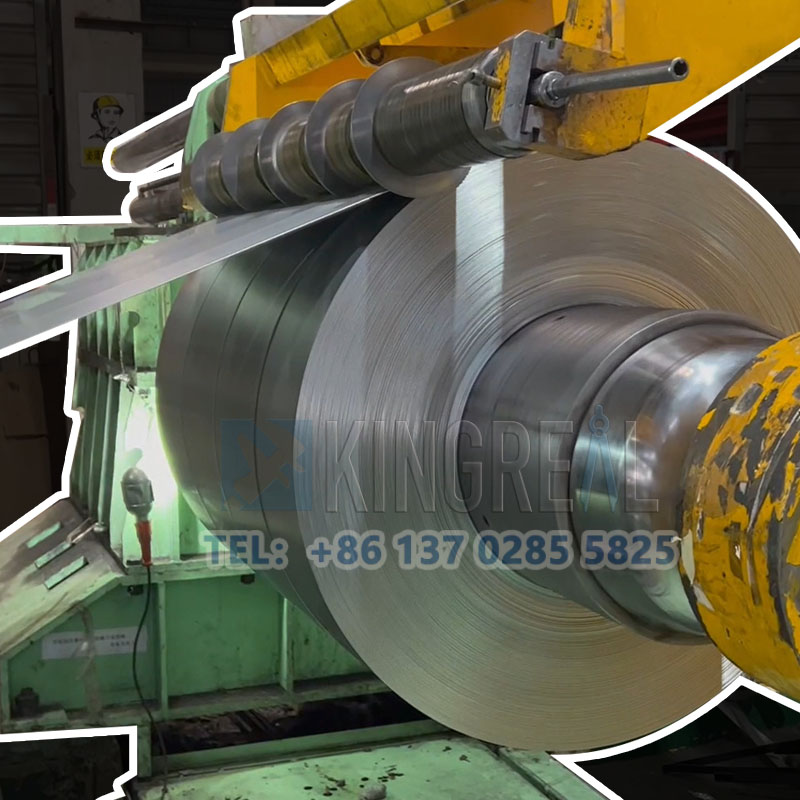

Geri sarma makinesi

1. Kesme hattı, malzeme alt tabakasına zarar vermeyen dikişsiz hidrolik geri çekilebilir bir sarıcı ile donatılabilir.

2. Kelepçeleme cihazı stres azaltıcı özelliklere sahiptir. Sacın farklı kalınlıkları için makaranın yuvarlaklığı aynı kalır.

3. Sarma sıkı, yoğun ve düzgündür.

Silisyum Çelik Kesme Hattının Özelliği

1. Silikon çelik kesme makinesi, silikon çelik bobini düzgün ve pürüzsüz dar şeritlere kesmek için son derece hassas kesme yeteneğine sahiptir. Transformatör çekirdeğinin üretiminde, hassas silikon çelik şerit çekirdeğin istifleme yoğunluğunu sağlayabilir.

2. Silikon çelik kesme makinesi, her kesme işleminin tutarlılığını ve doğruluğunu garanti eden yüksek hassasiyetli gerginlik kontrolü ve senkronize çalışma elde etmek için gelişmiş otomasyon kontrol sistemi ve servo tahrik teknolojisi ile donatılmıştır.

3. Trafo çekirdeğinin girdap akımı kaybını azaltan temiz ve çapaksız kesimler ve pürüzsüz kenarlar sağlamak için yüksek kaliteli alaşımlı çelik bıçaklar ve hassas kesme mekanizması benimsenmiştir.

4. Hassas gerginlik kontrol cihazı ile kesme işlemi sırasında bobinin stabilitesini ve düzgün gerginliğini koruyabilir.

5. Silikon çelik kesme makinesi, uzun süreli, yüksek yoğunluklu çalışma ortamıyla başa çıkabilen, büyük miktarlarda yüksek hassasiyetli üretim ihtiyaçlarını karşılayan, yüksek sertlik ve stabiliteye sahip ağır hizmet tipi yapı tasarımını benimser.

Lütfen Üretim İhtiyacınızı Onaylayın, Sizin İçin Teklifi Hazırlayalım

1. Bobin Malzemesi

2. Bobin Kalınlığı/genişliği/ağırlığı

3. Yarık genişliği

4. Kesme Hızı
